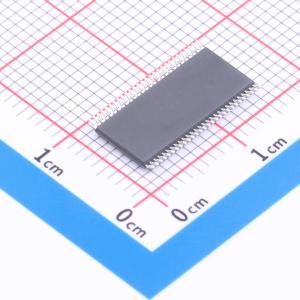

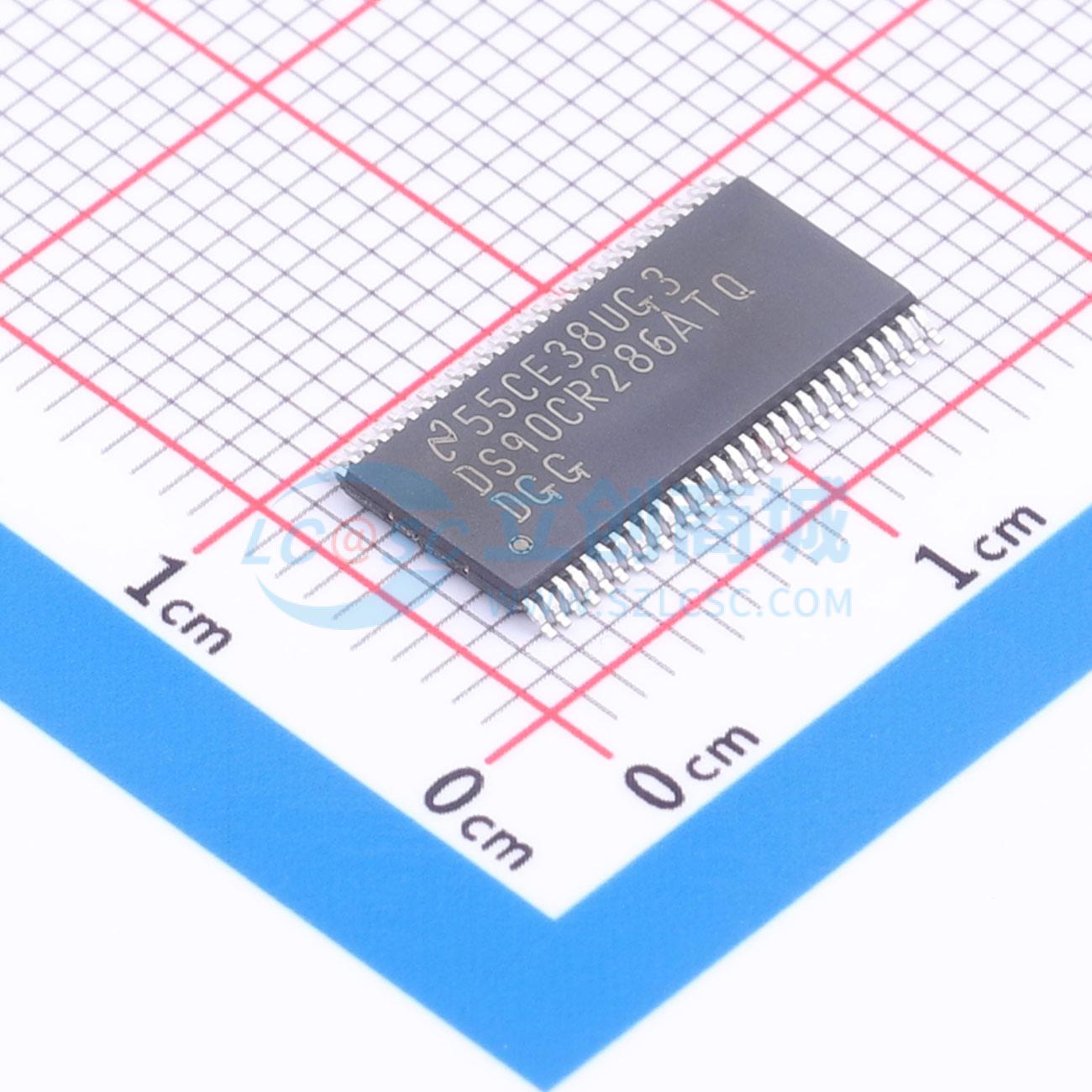

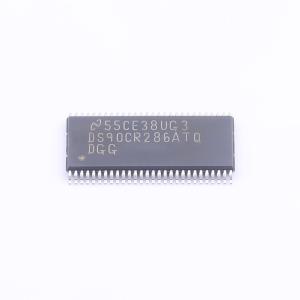

DS90CR286ATDGGQ1

DS90CR286AT-Q1 3.3V上升沿数据选通信号 LVDS接收器28位Channel Link 66MHz

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DS90CR286AT-Q1是一款LVDS接收器，可将四条LVDS数据流转换回28位并行LVCMOS数据。支持20MHz至66MHz移位时钟。
品牌名称: TI(德州仪器)
商品型号: DS90CR286ATDGGQ1
商品编号: C1546966
商品封装: TSSOP-56-6.1mm
包装方式: 管装
商品毛重: 0.001克(g)

商品概述

DS90CR286AT-Q1 接收器可将四条LVDS（低压差分信令）数据流转换回28 位并行LVCMOS 数据。接收器数据在输出时钟的上升沿输出选通信号。接收器LVDS 时钟的工作速率为20MHz 至66MHz。DS90CR286AT-Q1 会锁相至输入LVDS 时钟、对LVDS 数据线路上的串行位流进行采样、然后将其转换为28 位并行输出数据。在66MHz 的传入时钟速率下，每条LVDS 输入线路均以462Mbps 的位速率运行，最大吞吐量达1.848Gbps。 DS90CR286AT-Q1 器件的接收器输出拥有更长的数据有效时间，相比上一代接收器有显著提升。DS90CR286AT-Q1 针对PCB 电路板芯片间OpenLDI 至RGB 桥接转化而设计。对于这款器件，不建议通过电缆互连的方式传输LVDS 数据。

商品特性

20MHz 至66MHz 移位时钟支持
接收器输出时钟的占空比为50%
接收端输出拥有出色的建立和保持时间
66MHz（最差情况下）时的接收功耗 <270mW（典型值）
接收端省电模式 <200μW（最大值）
静电放电(ESD) 额定值：4kV (HBM)，1kV (CDM)
锁相环(PLL) 无需外部组件
与TIA/EIA-644 LVDS 标准兼容
薄型56 引脚DGG (TSSOP) 封装
工作温度范围： -40°C 至 +105°C
符合汽车类AEC-Q100 2 级标准

应用领域

视频显示
车用信息娱乐
工业用打印机和成像
数字视频传输
机器视觉OpenLDI 至RGB 桥接器

优惠活动

购买数量

(34个/管，最小起订量 1 个)

个

起订量：1 个34个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	其他接口
	数据速率	462Mbps
