温馨提醒：图片仅供参考，商品以实物为准

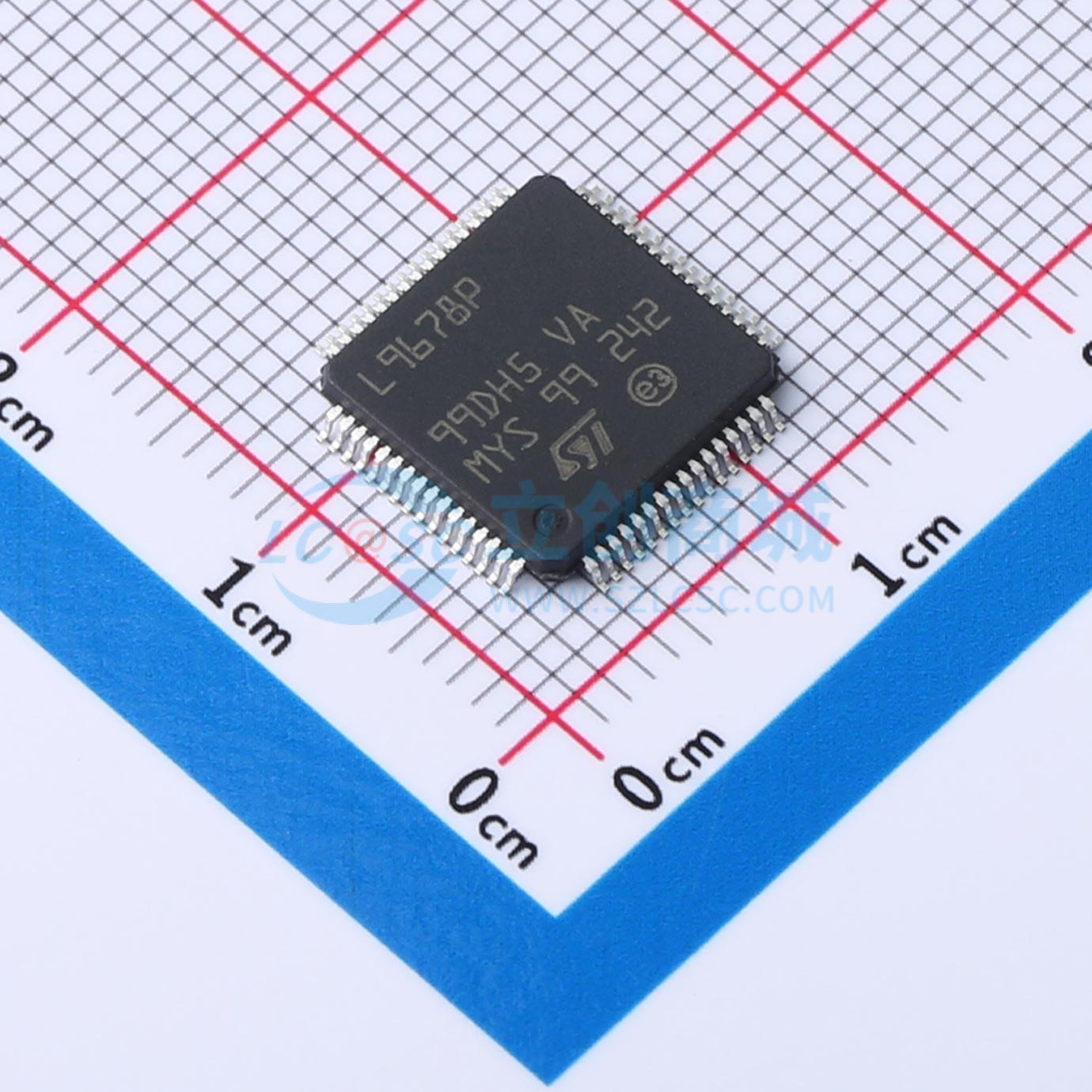

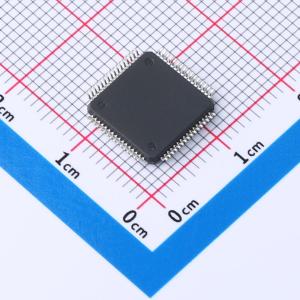

L9678P
汽车用户可配置安全气囊IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- L9678P是一款针对入门级安全气囊系统的独特解决方案，包括可配置的电源管理和4通道电爆驱动器等。
- 品牌名称
- ST(意法半导体)
- 商品型号
- L9678P
- 商品编号
- C1546980
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+95℃ |
商品特性
- 通过AEC-Q100认证
- 能量储备电压电源
- 高频升压调节器，1.882 MHz
- 输出电压用户可选，23 V或33 V ±5%
- 用户可配置线性电源
- 5.0 V和7.2 V ±4%输出电压，外部功率晶体管
- 完全集成的3.3 V ±4%线性稳压器
- 电池电压监测和带唤醒控制的关断控制
- 带集成ADC的系统电压诊断
- 交叉开关，交叉性能，最大3 Ω，最大600 mA
- 爆管驱动
- 4通道HSD/LSD
- 最大部署电压25 V
- 1.2 A @ 2 ms和1.75 A @ 0.5/0.7 ms部署曲线
- 集成安全FET线性稳压器，标称20 V/25 V
- 电流监测Rmeasure、STB、STG和泄漏诊断
- 高低侧驱动FET测试
- 安全FET测试
- 用户可定制安全逻辑
- 两通道PSI-5远程传感器接口（异步模式），[仅适用于L9678P-S版本]
- 四通道霍尔效应、电阻或开关传感器接口
- ISO9141收发器
- 双通道可配置高低侧LED驱动器
- 看门狗定时器
- 两个集成振荡器：7.5/16 MHz
- 温度传感器
- 32位SPI通信
- 最小工作电压 = 6 V
- 工作温度，-40 ℃至95 ℃
- 封装 - 64引脚
