SERC816

SERCOS接口控制器SERCON816是一款用于SERCOS接口通信系统的集成电路。SERCOS接口是一种系统间通信的数字接口，这些系统需要以短且固定的间隔（62.5 μs至65 ms）周期性地交换信息。它适用于分布式控制或测试设备的同步操作（例如驱动器与数控系统之间的连接）。 一个SERCOS接口通信系统由一个主站和多个从站组成。这些设备通过光纤环连接。该环从主站开始并结束于主站。从站对接收到的数据进行再生和转发，或者发送自己的报文。通过这种方式，主站发送的报文可被所有从站接收，同时主站接收来自从站的数据报文。光纤确保了可靠的高速数据传输，并具有出色的抗干扰能力。 SERCOS接口控制器包含了SERCOS接口所有与硬件相关的功能，显著降低了硬件成本和微处理器的计算时间需求。它是光电接收器、发射器与执行控制算法的微处理器之间的直接连接。SERCON816可用于SERCOS接口的主站和从站。 该电路包含以下功能： – 与微处理器的接口，数据总线宽度为8位或16位，控制线符合英特尔或摩托罗拉标准。 – 串行接口，用于与光纤环的光接收器和发射器直接连接，或通过驱动器连接到电气环或总线。集成了数据和时钟再生、环形拓扑的中继器以及串行发射器和接收器。对信号进行监测并生成测试信号。串行接口在无需外部电路的情况下，运行速率可达16 Mbaud。 – 双端口RAM（2048 * 16位），用于控制和通信数据。内存的组织方式灵活。 – 报文处理，用于自动传输和监控同步报文和数据报文。仅处理特定接口用户的传输数据。传输的数据可存储在内部RAM（单缓冲或双缓冲）中，或通过直接内存访问（DMA）进行传输。服务通道信息可在多个通信周期内自动传输。 除了SERCOS接口，SERCON816还可用于其他实时通信任务。除了光纤环，还支持带有RS - 485信号的总线拓扑。因此，SERCON816适用于广泛的应用场景。

• SERCOS接口单芯片控制器
• 工业控制系统的实时通信
• 8/16位总线接口，支持英特尔和摩托罗拉控制信号
• 2048字 * 16位双端口RAM
• 通过光纤环、RS 485环和RS 485总线进行数据通信。内部时钟恢复，最大传输速率为16 Mbaud
• 环形连接的内部中继器
• 全双工操作
• 光发射二极管功率调制
• 通信周期内同步报文和数据报文的自动传输
• 灵活的RAM配置，通信数据可存储在RAM（单缓冲或双缓冲）中或通过DMA传输
• 外部信号同步
• 定时控制信号
• 服务通道自动传输
• 看门狗，用于监控软件和外部同步信号
• 与SERCON410B SERCOS接口控制器兼容模式

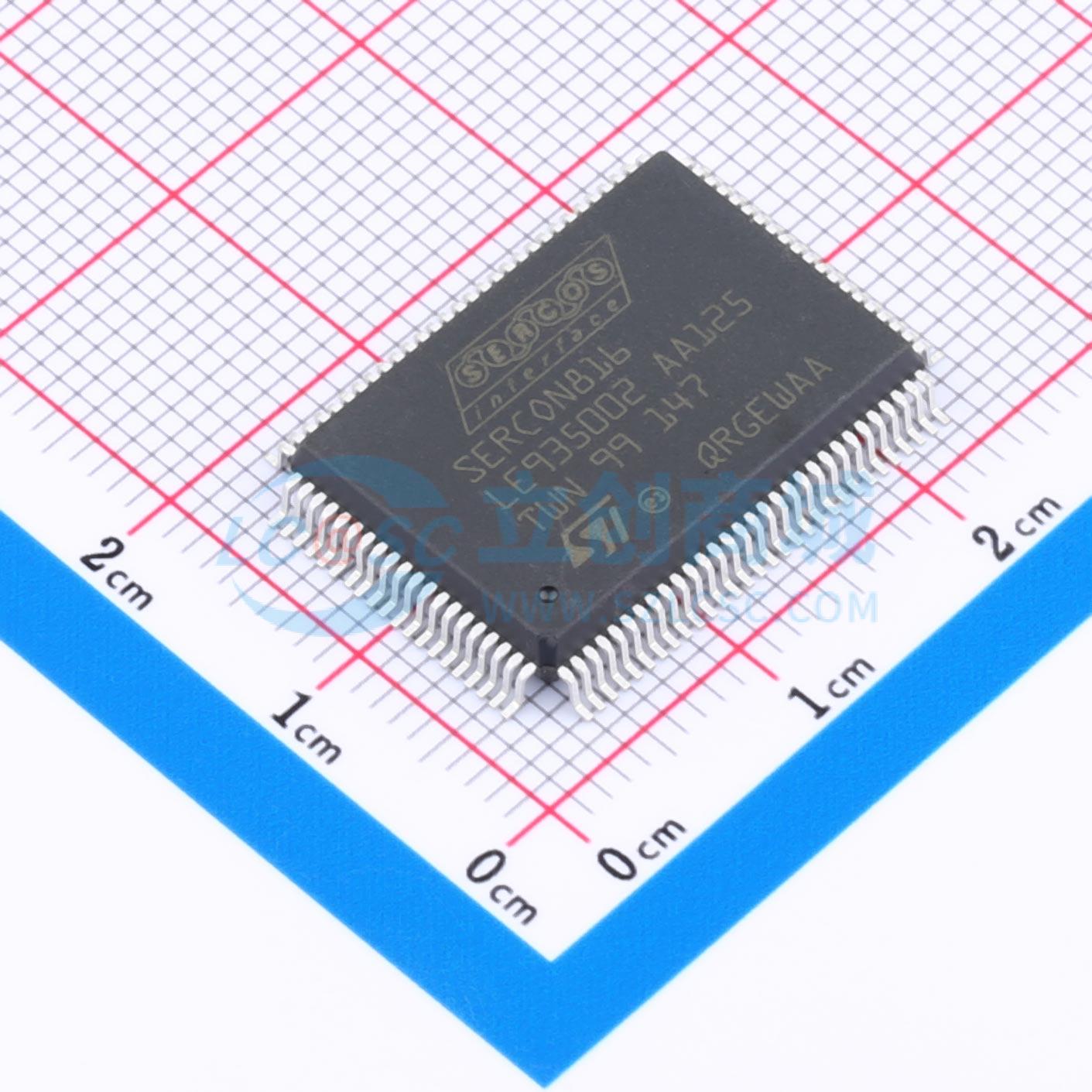

• 100引脚塑料扁平封装
