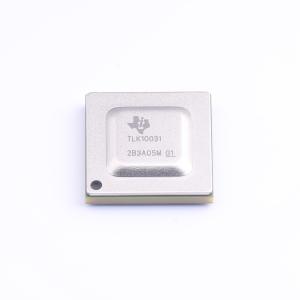

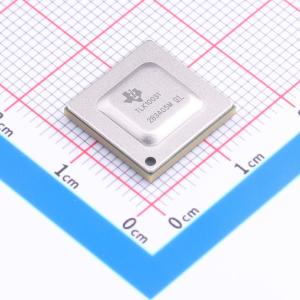

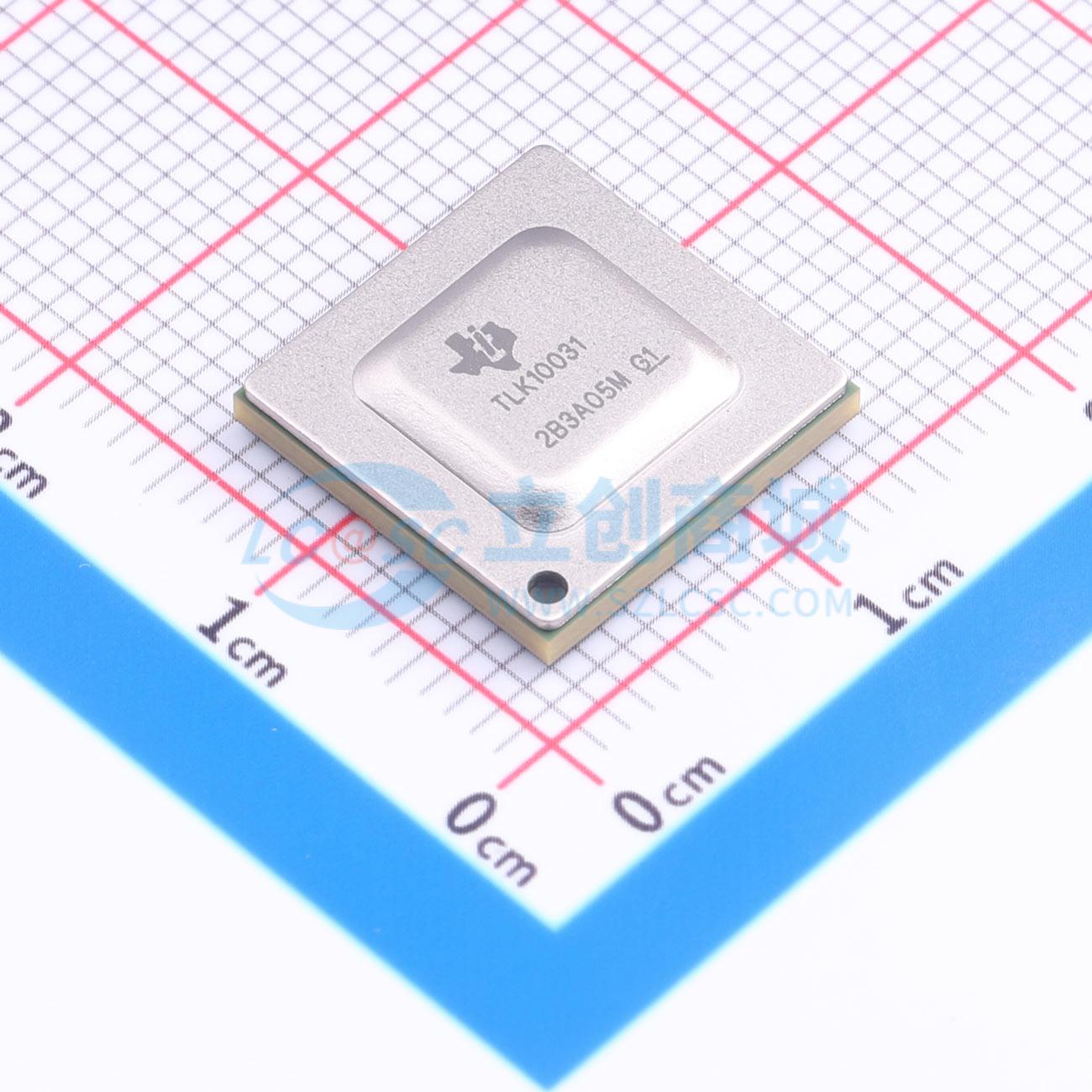

TLK10031CTR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLK10031 单通道 XAUI/10GBASE-KR 收发器
品牌名称: TI(德州仪器)
商品型号: TLK10031CTR
商品编号: C1544651

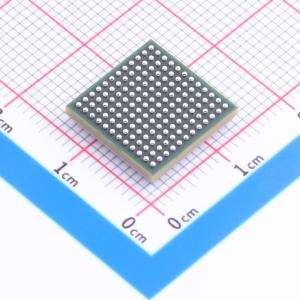

商品封装: FCBGA-144(13x13)
包装方式: 托盘
商品毛重: 0.001克(g)

商品概述

TLK10031是一款适用于高速双向点对点数据传输系统的单通道多速率收发器。这个器件支持三个主模式。它可被用作一个XAUI到10GBASE - KR的收发器、一个通用8b/10b多速率4:1，2:1，1:1串行器/解串行器，或者被用在1G - KX模式中。运行在10GBASE - KR模式时，TLK10031将对出现在其低速(LS)端数据输入上的8B/10B已编码XAUI数据流进行串行化。经串行化的8B/10B已编码数据以64B/66B编码格式出现在高速(HS)端输出上。同样，TLK10031对出现在其高速端数据输入上的64B/66B已编码数据流进行解串化操作。反序列化的64B/66B数据在低速侧输出端以XAUI 8B/10B格式呈现。此模式下支持链路训练以及针对扩展长度应用的前向纠错(FEC)。运行在通用SERDES模式时，TLK10031将对出现在其低速(LS)端数据输入上的8B/10B已编码数据流进行2:1和4:1串行化。经串化的8B/10B已编码数据出现在高速(HS)端输出上。同样，TLK10031对出现在其高速端数据输入上的8B/10B已编码数据流进行1:2和1:4解串化操作。经解串化的8B/10B编码数据出现在低速端输出上。根据串化/解串化比率，低速端数据传输速率范围介于0.5Gbps至5Gbps之间，而高速端数据传输速率介于1Gbps至10Gbps之间。还支持1:1重定时模式，但是速率限制在1Gbps至5Gbps。 TLK10031还支持具有PCS (CTC)功能的1G - KX (1.25Gbps)模式。通过软件服务开通或者自动协商可启用这个模式。如果使用了软件服务开通，那么支持的数据传输速率可高达3.125Gbps。 TLK10031采用了内置的交叉点开关，此开关可实现冗余输出和简便的数据重路由。每个输出端口（高速或低速）能够被配置成输出来自任一器件输入端口的数据。此切换可通过一个硬件引脚或软件控制来启动，并可被配置成立即切换，或配置成在当前数据包的末尾后出现。这可在不破坏数据包的情况下实现数据源之间的切换。低速端和高速端数据输入和输出是具有集成端接电阻器的差分电流模式逻辑(CML)类型。 TLK10031提供了灵活的计时机制以支持不同操作。这些机制包括对使用一个从高速端恢复的外部抖动清除时钟进行计时的支持。此器件还能够在10GBASE - KR和1GBASE - KX模式下执行时钟容限补偿(CTC)，从而实现异步计时。 TLK10031提供了低速端和高速端回路模式以用于自检和系统诊断用途。 TLK10031具有内置模式生成器和验证器，这有助于进行系统测试。此器件支持不同PRBS，高/低/混合频率，CRPAT长/短，CJPAT，和KR伪随机测试模式的生成和验证以及方波生成。低速端和高速端上支持的模式类型取决于所选择的操作模式。 TLK10031在高速端和低速端都具有一个集成信号损失(LOS)检测功能。当输入差分电压摆幅低于LOS有效阈值时，LOS被置为有效。 TLK10031的低速端非常适合与现场可编程栅极阵列(FPGA)、特定用途集成电路(ASIC)、媒体访问控制器(MAC)或能够处理较低速率串行数据流的网络处理器对接。高速端非常适合通过光纤、电缆、或者背板接口与远程系统对接。该器件支持SFP和SFP+光纤模块以及10GBASE - KR兼容背板系统。

商品特性

单通道多速率收发器
支持10GBASE - KR，XAUI，和1GBASE - KX以太网标准
支持所有数据速率高达10Gbps
通用公共无线接口(CPRI)和开放基站架构协议(OBSAI)
在高速端支持数据速率高达10.3125Gbps的多速率串行解串器(SERDES)运行，在低速端支持的数据速率高达5Gbps
高速端和低速端上的差分电流模式逻辑(CML) I/O接口
到背板、无源和有源铜线缆、或者小尺寸可插拔(SFP)+光模块的接口
具有多输出时钟选项的可选基准时钟
支持伪随机二进制序列(PRBS)、随机测试兼容模板(CRPAT)、长连续抖动测试图案(CJPAT)、高/低/混频模式以及KR伪随机模式生成和验证、方波生成
支持数据重定时操作
两个电源：1V（内核）和1.5V/1.8V (I/O)
无需电源排序
发送去加重功能和接收自适应均衡可允许扩展背板/线缆
达到高速端和低速端信号损失(LOS)检测
支持10G - KR链路协商、前向纠错、自动协商
超大数据包支持
JTAG；IEEE 1149.1测试接口
工业标准管理数据输入输出(MDIO)控制接口
65nm高级CMOS技术
工业用环境运行温度（ - 40°C至85°C）
功耗：800mW（标称值）

应用领域

10GBASE - KR兼容背板连接
10兆位以太网交换机、路由器、和网络接口卡
私有线缆/背板连接高速点到点传输系统

优惠活动

购买数量

(119个/托盘，最小起订量 1 个)

个

起订量：1 个119个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	其他接口
	数据速率	10Gbps

	属性	参数值
	工作电压	1.71V~1.89V
	工作温度	-40℃~+85℃
