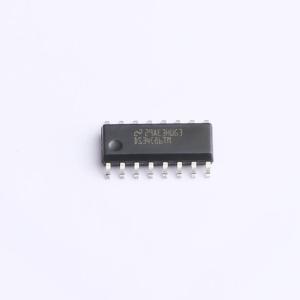

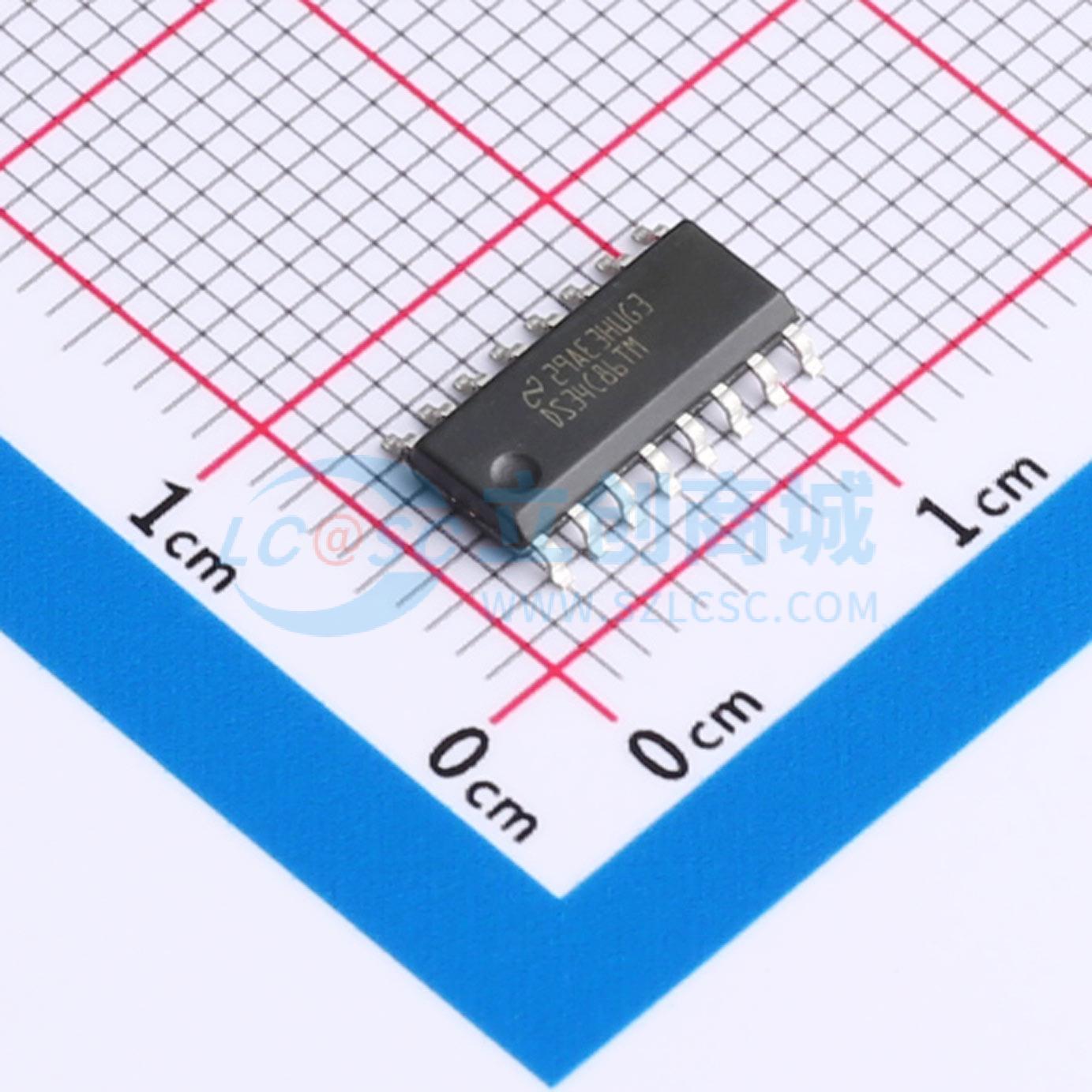

温馨提醒：图片仅供参考，商品以实物为准

DS34C86TM/NOPB

DS34C86T 四通道CMOS差分线接收器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DS34C86T 是一个四通道差分线接收器，设计用于满足 RS-422、RS-423 和联邦标准 1020 和 1030 的平衡和非平衡数字数据传输要求。
品牌名称: TI(德州仪器)
商品型号: DS34C86TM/NOPB
商品编号: C1544660
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.37克(g)

商品参数

商品概述

DS34C86T是一款四路CMOS差分线路接收器，符合相关标准对平衡和非平衡数字数据传输的要求，保留了CMOS的低功耗特性。该器件内置上拉和下拉电阻，可防止未使用通道出现输出振荡；配备分离的使能引脚，可独立控制接收器对；三态输出具备6mA源电流和灌电流能力，与DS3486引脚兼容；器件内置有限的ESD保护，存储或操作过程中可将引线短接或将器件置于导电泡沫中，防止MOS栅极受到静电损坏。

商品特性

采用CMOS设计，具备低功耗特性
在输入共模电压范围内灵敏度为±0.2V
典型传播延迟为19ns
典型输入迟滞为60mV
Vcc=0V时，输入不会对线路形成负载
符合EIA标准RS-422要求
配备三态输出，兼容系统总线
提供表面贴装封装可选
具备开路输入故障安全特性，开路输入时输出为高电平
在±7V的共模输入电压范围内可实现200mV的输入灵敏度
输入迟滞可提升噪声容限，改善慢变化输入波形的输出不稳定问题
推荐工作电源电压为5V±10%
HBM模式ESD防护：输入引脚不低于2000V，其余引脚不低于1000V；EIAJ模式ESD防护不低于350V

应用领域

平衡数字数据传输
非平衡数字数据传输

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	接收器
	驱动器数	0
	接收器数	4

	属性	参数值
	工作电压	4.5V~5.5V
	工作温度	-40℃~+85℃
	静态电流	23mA
	功能特性	Tx/Rx启用；失效保护
