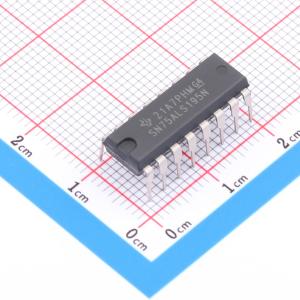

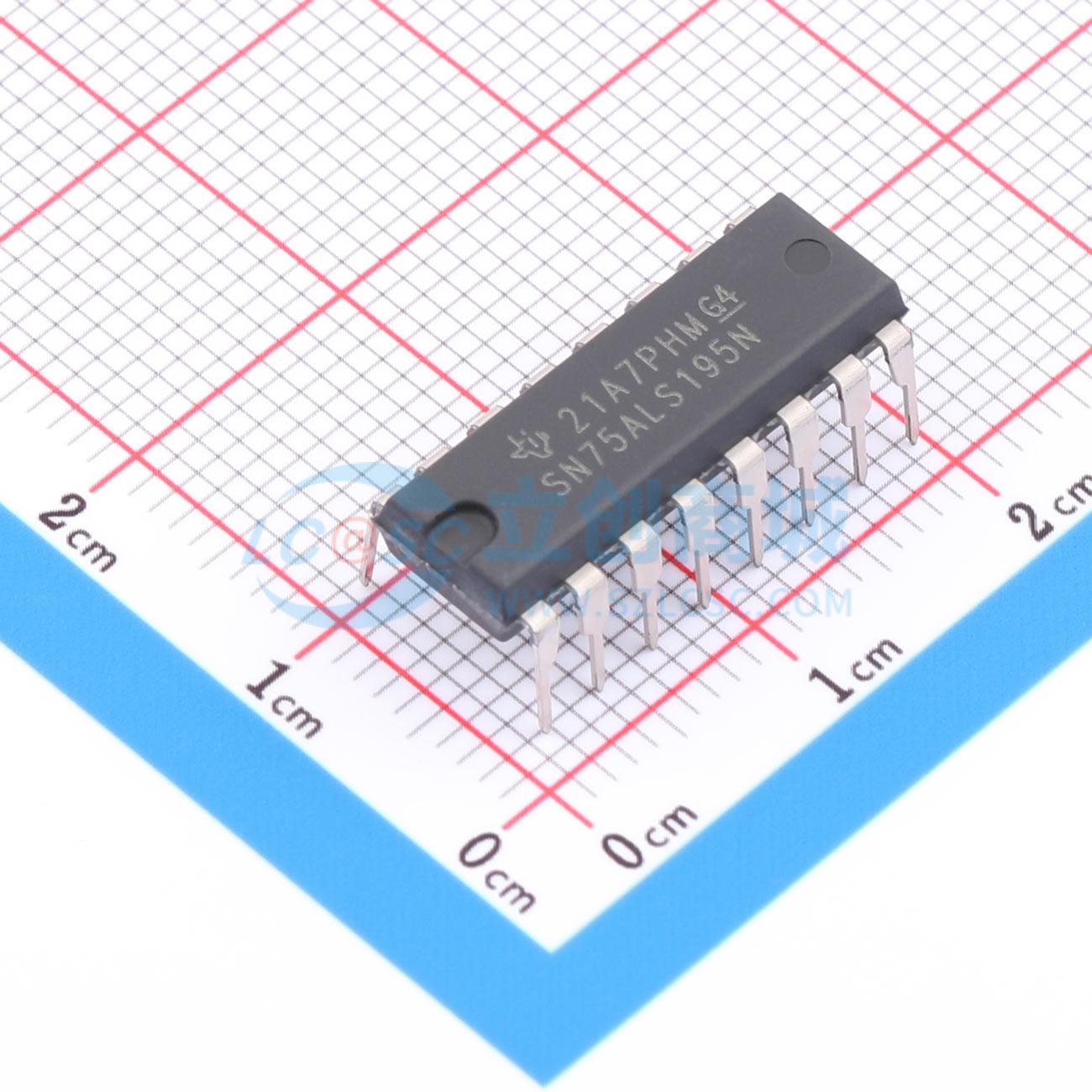

SN75ALS195N

四差分线接收器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 四差分线接收器，具有3态输出，设计用于高达20Mbaud的数据传输速率。
品牌名称: TI(德州仪器)
商品型号: SN75ALS195N
商品编号: C1544820
商品封装: PDIP-16
包装方式: 管装
商品毛重: 3.89克(g)

商品参数

商品概述

SN55ALS195和SN75ALS195是采用先进低功耗肖特基工艺设计的四路差分线路接收器，带三态输出。该工艺带来了芯片设计、工具生产和晶圆制造的综合改进，相比其他设计，功耗更低，支持更高的数据吞吐量。器件符合ANSI标准EIA/TIA-422-B、EIA/TIA-423-A以及ITU建议V.10和V.11规范。三态输出允许直接连接到总线结构系统，具有故障安全设计，可确保输入开路时输出始终为高电平。SN55ALS195为J或W封装，SN75ALS195为J或N封装。SN55ALS195还有FK封装。NC表示无内部连接。对于表面贴装封装，请参见SN75ALS199。这些器件针对最高20Mbps速率下的平衡多点总线传输做了优化。输入具有高输入阻抗、可提高抗干扰能力的输入滞回，在±7V共模输入电压范围内具有200mV输入灵敏度。器件还为每两组接收器对提供高电平使能功能。SN55ALS195和SN75ALS195与SN55ALS194和SN75ALS194四路差分线路驱动器搭配使用时设计可获得性能。SN55ALS195的工作温度范围为-55℃至125℃。SN75ALS195的工作温度范围是0℃至70℃。

商品特性

符合或超过ANSI标准EIA/TIA-422-B和EIA/TIA-423-A要求
符合ITU建议V.10和V.11
最高可支持20 Mbaud工作速率
-7V 至 7V 共模输入电压范围，200mV灵敏度
三态TTL兼容输出
输入滞回典型值120mV
单5V电源工作
电源电流最大需求35mA
相比MC3486，速度和功耗更优

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	接收器
	驱动器数	0
	接收器数	4

	属性	参数值
	工作电压	4.75V~5.25V
	数据速率	20Mbps
	工作温度	0℃~+70℃
	功能特性	Tx/Rx启用
