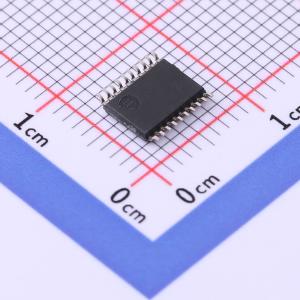

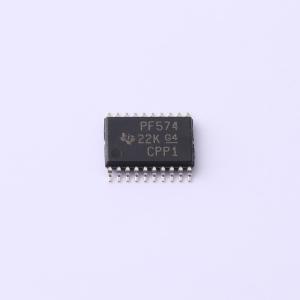

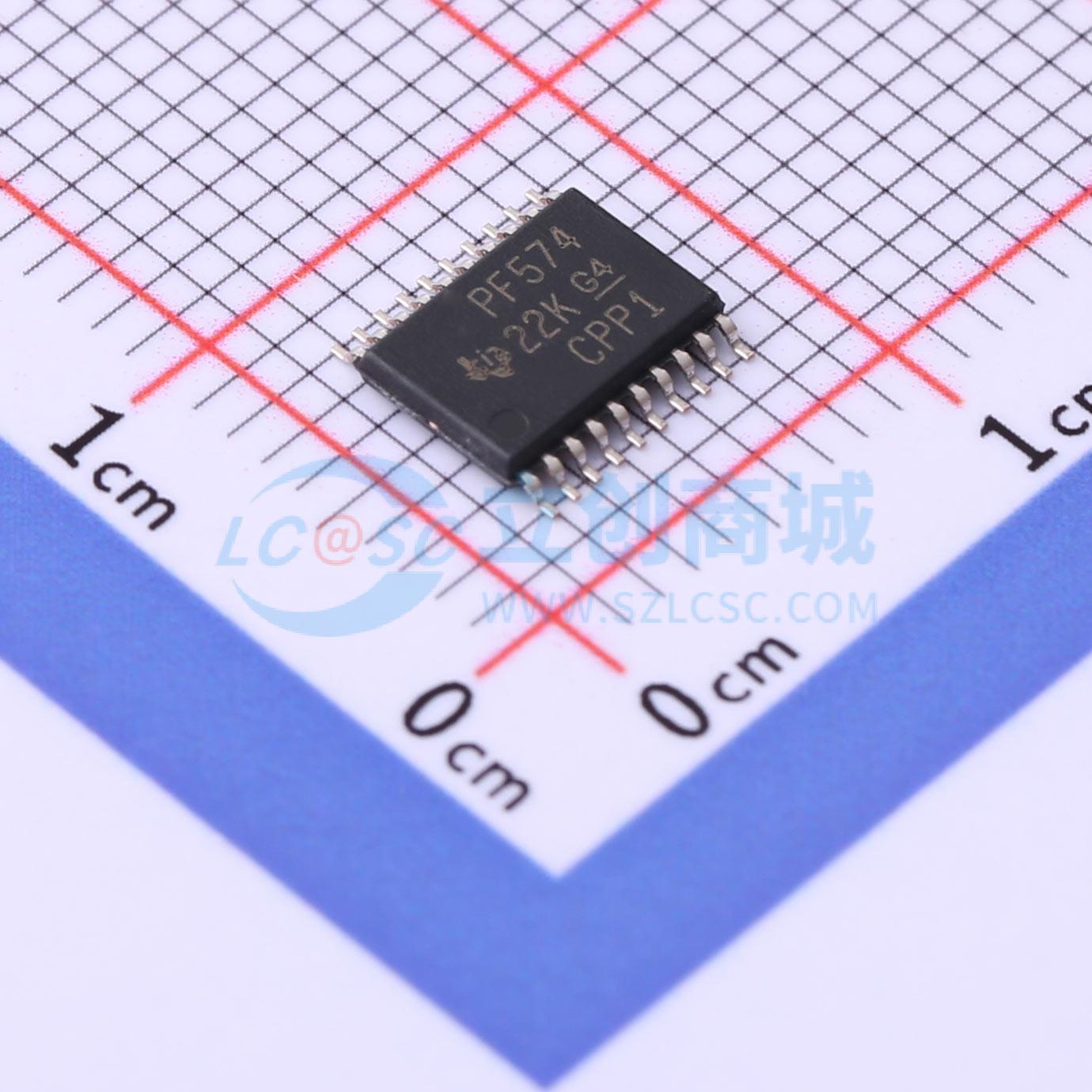

PCF8574PW

PCF8574 远程8位I/O扩展器用于I2C总线

描述: 这款8位输入/输出(I/O)扩展器适用于两线双向总线(I2C)，设计用于2.5V至6V VCC操作。PCF8574设备通过I2C接口（串行时钟(SCL)、串行数据(SDA)）为大多数微控制器家族提供通用远程I/O扩展。该设备具有一个8位准双向I/O端口(P0–P7)，包括带高电流驱动能力的锁存输出，可以直接驱动LED。每个准双向I/O可以作为输入或输出使用，而无需使用数据方向控制信号。上电时，I/O为高电平。在这种模式下，只有到VCC的电流源是激活的。
品牌名称: TI(德州仪器)
商品型号: PCF8574PW
商品编号: C1542493
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.52克(g)

商品参数

商品概述

这款适用于两线双向总线（I²C）的8位输入/输出（I/O）扩展器设计用于2.5 V至6 V的VCC电源电压。 PCF8574器件通过I²C接口[串行时钟（SCL）、串行数据（SDA）]为大多数微控制器系列提供通用的远程I/O扩展。该器件具有一个8位准双向I/O端口（P0 - P7），包括带高电流驱动能力的锁存输出，可直接驱动LED。每个准双向I/O无需使用数据方向控制信号即可用作输入或输出。上电时，I/O为高电平。在这种模式下，只有连接到VCC的电流源处于激活状态。

商品特性

最大10 μA的低待机电流消耗
I²C到并行端口扩展器
开漏中断输出
与大多数微控制器兼容
带高电流驱动的锁存输出
可直接驱动LED的能力
闩锁性能符合JESD 78 II类标准，超过100 mA

应用领域

电信机房：滤波单元
服务器、路由器（电信交换设备）
个人计算机
个人电子产品
采用GPIO受限处理器的工业自动化产品

交货周期

订货1-3个工作日

购买数量

(70个/管，最小起订量 50 个)

个

起订量：50 个70个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C
	是否有中断输出	有中断输出
	输出类型	-
	工作电压	2.5V~6V

	属性	参数值
	灌电流(IOL)	-
	拉电流(IOH)	-
	时钟频率(fc)	100kHz
	工作温度	-40℃~+85℃
