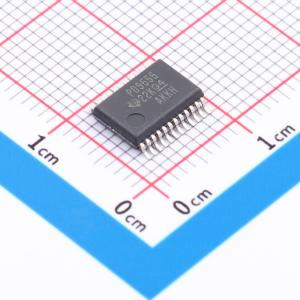

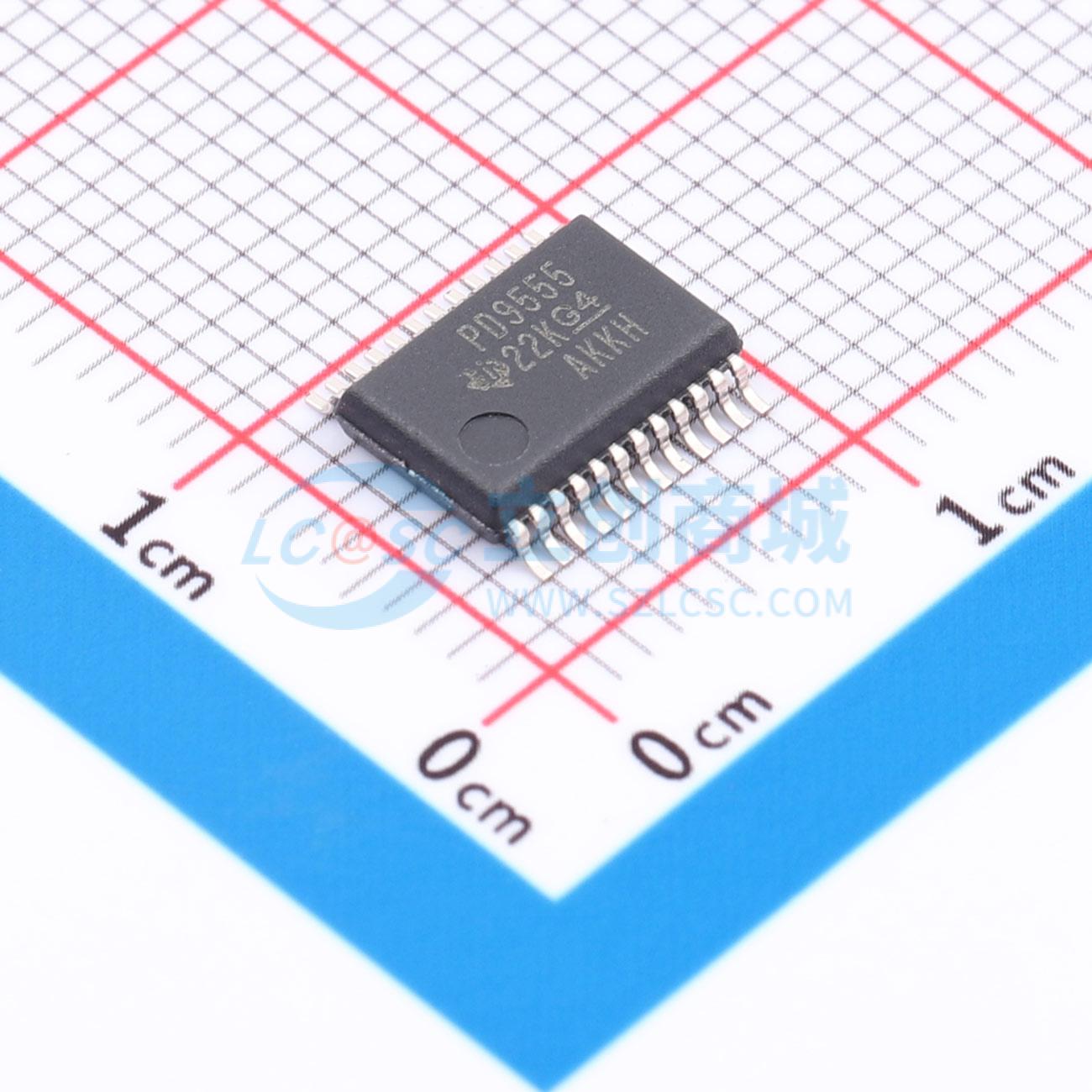

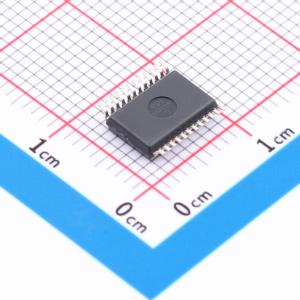

PCA9555DB

具有中断输出和配置寄存器的远程16位I2C和SMBus I/O扩展器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 这个用于两线双向总线 (I2C) 的 16 位扩展器设计用于在 2.3V 至 5.5V VCC 之间运行。通过 I2C 接口 [串行时钟 (SCL)，串行数据 (SDA)]，它为大多数微控制器系列产品提供通用远程 I/O 扩展。PCA9555 由两个 8 位配置（输入或输出可选）、输入端口、输出端口和极性反转（高电平有效或低电平有效运行）寄存器组成。在加电时，I/O 被配置为输入。系统主控制器可以通过写入 I/O 配置位将 I/O 启用为输入或输出。每个输入或输出的数据均保存在相应的输入或输出寄存器中。输入端口寄存器的极性可借助极性反转寄存器进行转换。所有寄存器都可由系统主控器读取。
品牌名称: TI(德州仪器)
商品型号: PCA9555DB
商品编号: C1542499
商品封装: SSOP-24-208mil
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

这个用于两线双向总线 (I2C) 的 16 位扩展器设计用于在 2.3V 至 5.5V VCC 之间运行。通过 I2C 接口 [串行时钟 (SCL)，串行数据 (SDA)]，它为大多数微控制器系列产品提供通用远程 I/O 扩展。 PCA9555 由两个 8 位配置（输入或输出可选）、输入端口、输出端口和极性反转（高电平有效或低电平有效运行）寄存器组成。在加电时，I/O 被配置为输入。系统主控制器可以通过写入 I/O 配置位将 I/O 启用为输入或输出。每个输入或输出的数据均保存在相应的输入或输出寄存器中。输入端口寄存器的极性可借助极性反转寄存器进行转换。所有寄存器都可由系统主控器读取。

商品特性

1 μA 低待机电流消耗（最大值）
I2C 至并行端口扩展器
开漏电路低电平有效中断输出
可耐受 5V 电压的 I/O 端口
兼容大多数微控制器
400kHz 快速 I2C 总线
针对多达 8 个器件使用的 3 个硬件地址引脚寻址
极性反转寄存器
具有最大高电流驱动能力的锁存输出，可用于直接驱动 LED
锁断性能超过 100mA，符合 JESD 78 II 类规范
静电放电 (ESD) 保护性能超过 JESD 22 规范的要求
2000V 人体放电模型 (A114 - A)
200V 机器放电模型 (A115 - A)
1000V 带电器件模型 (C101)

应用领域

服务器
路由器（电信交换设备）
个人计算机
个人电子产品
工业自动化设备
采用 GPIO 受限处理器的产品

优惠活动

购买数量

(60个/管，最小起订量 1 个)

个

起订量：1 个60个/管

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C；SMBus
	I/O数量	16
	是否有中断输出	有中断输出
	输出类型	推挽式
	工作电压	2.3V~5.5V
	灌电流(IOL)	25mA

	属性	参数值
	拉电流(IOH)	10mA
	时钟频率(fc)	400kHz
	工作温度	-40℃~+85℃
	支持设备数量	8
	静态电流(Iq)	1.5uA
	输出高电平(VOH)	4V
