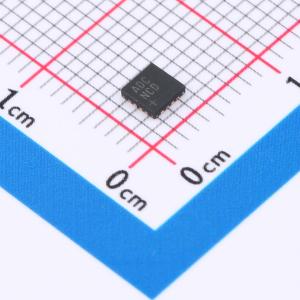

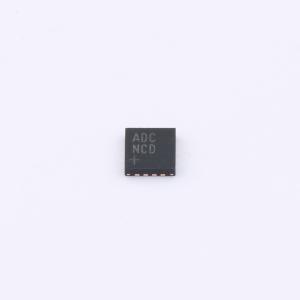

温馨提醒：图片仅供参考，商品以实物为准

MAX7321ATE+

具有8个开漏I/O端口的I2C端口扩展器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该芯片通过400kHz I2C串行接口提供8个开漏I/O端口，支持中断输出和可选内部上拉电阻。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX7321ATE+
商品编号: C1542517
商品封装: TQFN-16-EP(3x3)
包装方式: 管装
商品毛重: 0.012克(g)

商品参数

商品概述

MAX7321 二线串行接口外设具有八个开漏端口，带有可选内部上拉和转换检测功能。任何端口都可用作逻辑输入或开漏输出。端口独立于电源电压，具有+6V的过压保护。配置为输入的所有I/O端口均持续监控状态变化（转换检测）。状态变化由开漏INT输出指示。中断被锁存，允许检测瞬态变化。当随后通过串行接口访问MAX7321时，任何待处理的中断都会被清除。开漏输出能够吸收20mA电流，并且能够驱动LED。RST输入清除了串行接口，终止了与MAX7321之间的任何通信。MAX7321使用两个地址输入，采用四电平逻辑，允许16个I2C从机地址。从机地址还决定了端口的上电逻辑状态，并以四个端口为一组启用或禁用内部40kΩ上拉电阻。MAX7321是一系列引脚兼容端口扩展器中的一员，这些扩展器可以选择输入端口、开漏端口和推挽输出端口。MAX7321提供16引脚QSOP和TQFN封装，并在汽车温度范围（-40°C至+125°C）内指定。

商品特性

400kHz I2C 串行接口
+1.71V 至 +5.5V 工作电压
8个开漏I/O端口，额定电流为20mA的灌电流
I/O端口具有+6V的过电压保护
任何端口都可以是逻辑输入或开漏输出
可选择I/O端口上电默认逻辑状态
瞬态变化被锁存，允许在读操作之间检测
INT输出提醒输入的变化
AD0和AD2输入从16个从地址中选择
低0.6μA（典型值）待机电流
-40℃至+125℃工作温度

应用领域

手机
笔记本电脑
存储区域网络/网络连接存储
卫星收音机
服务器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C
	I/O数量	8
	是否有中断输出	有中断输出
	输出类型	开漏

	属性	参数值
	工作电压	1.71V~5.5V
	灌电流(IOL)	20mA
	拉电流(IOH)	-
	时钟频率(fc)	400kHz
	工作温度	-40℃~+125℃
