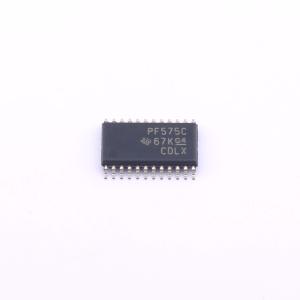

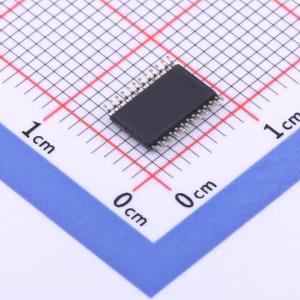

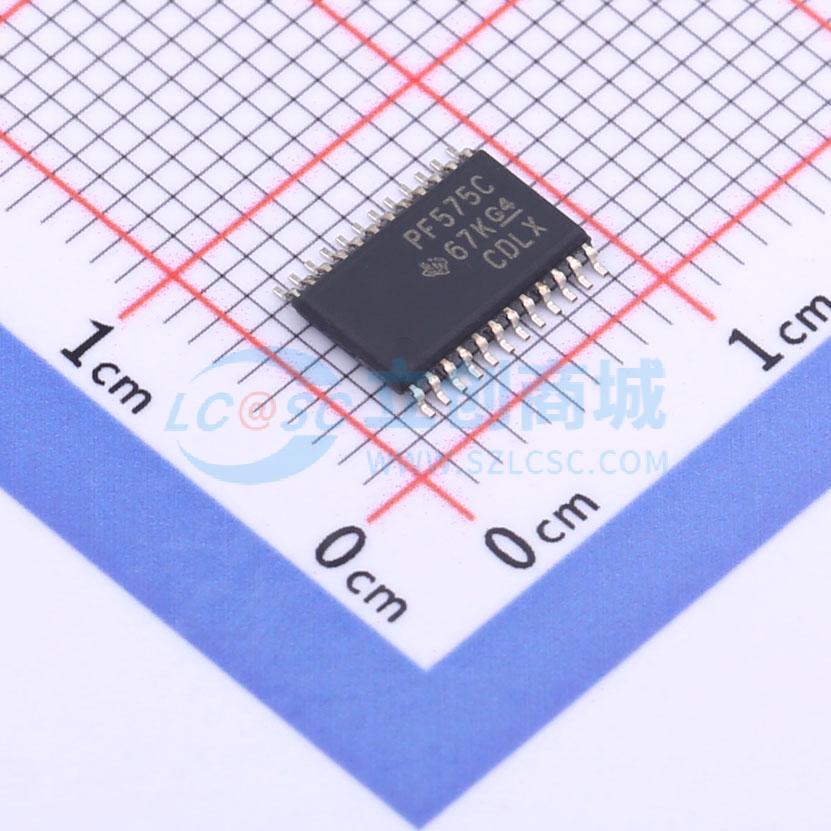

PCF8575CPW

PCF8575C 远程16位I²C和SMBus低功耗I/O扩展器，带中断输出

描述: 16位I/O扩展器，支持I²C和SMBus接口，带有中断输出。
品牌名称: TI(德州仪器)
商品型号: PCF8575CPW
商品编号: C1542529
商品封装: TSSOP-24
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

这款适用于两线双向总线（I²C）的16位I/O扩展器专为4.5 - 5.5 V VCC工作电压而设计。 PCF8575C通过I²C接口的串行时钟（SCL）和串行数据（SDA），为大多数微控制器系列提供通用的远程I/O扩展功能。该器件具有一个16位准双向输入/输出（I/O）端口（P07–P00、P17–P10），包括带高电流驱动能力的锁存输出，可直接驱动LED。每个准双向I/O无需数据方向控制信号即可用作输入或输出。上电时，I/O处于三态模式。强上拉至VCC可使重载输出端实现快速上升沿。当输出写入高电平时，该器件开启，并在SCL的下降沿关闭。I/O在用作输入之前应处于高电平。上电后，由于所有I/O均设置为三态，因此都可用作输入。通过写模式可对I/O进行输入或输出设置的更改。如果外部将一个之前已写入低电平的I/O置为高电平，则会有大电流（IOL）流向地。

商品特性

I²C转并行端口扩展器
开漏中断输出
最大待机电流消耗低至10 μA
与大多数微控制器兼容
400 kHz快速I²C总线
通过三个硬件地址引脚寻址，最多可使用八个器件
带高电流驱动能力的锁存输出，可直接驱动LED
闩锁性能符合JESD 78 II类标准，超过100 mA
ESD保护符合JESD 22标准，人体模型2000 V、机器模型200 V、带电器件模型1000 V

应用领域

电信机房：滤波单元
服务器
路由器（电信交换设备）
个人计算机
个人电子设备
采用GPIO受限处理器的工业自动化产品

交货周期

订货83-85个工作日

购买数量

(360个/管，最小起订量 360 个)

个

起订量：360 个360个/管

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C；SMBus
	I/O数量	16
	是否有中断输出	有中断输出
	输出类型	开漏
	工作电压	4.5V~5.5V
	灌电流(IOL)	25mA

	属性	参数值
	拉电流(IOH)	-
	时钟频率(fc)	400kHz
	工作温度	-40℃~+85℃
	支持设备数量	8
	静态电流(Iq)	10uA
	输出低电平(VOL)	400mV
