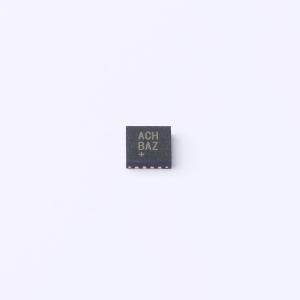

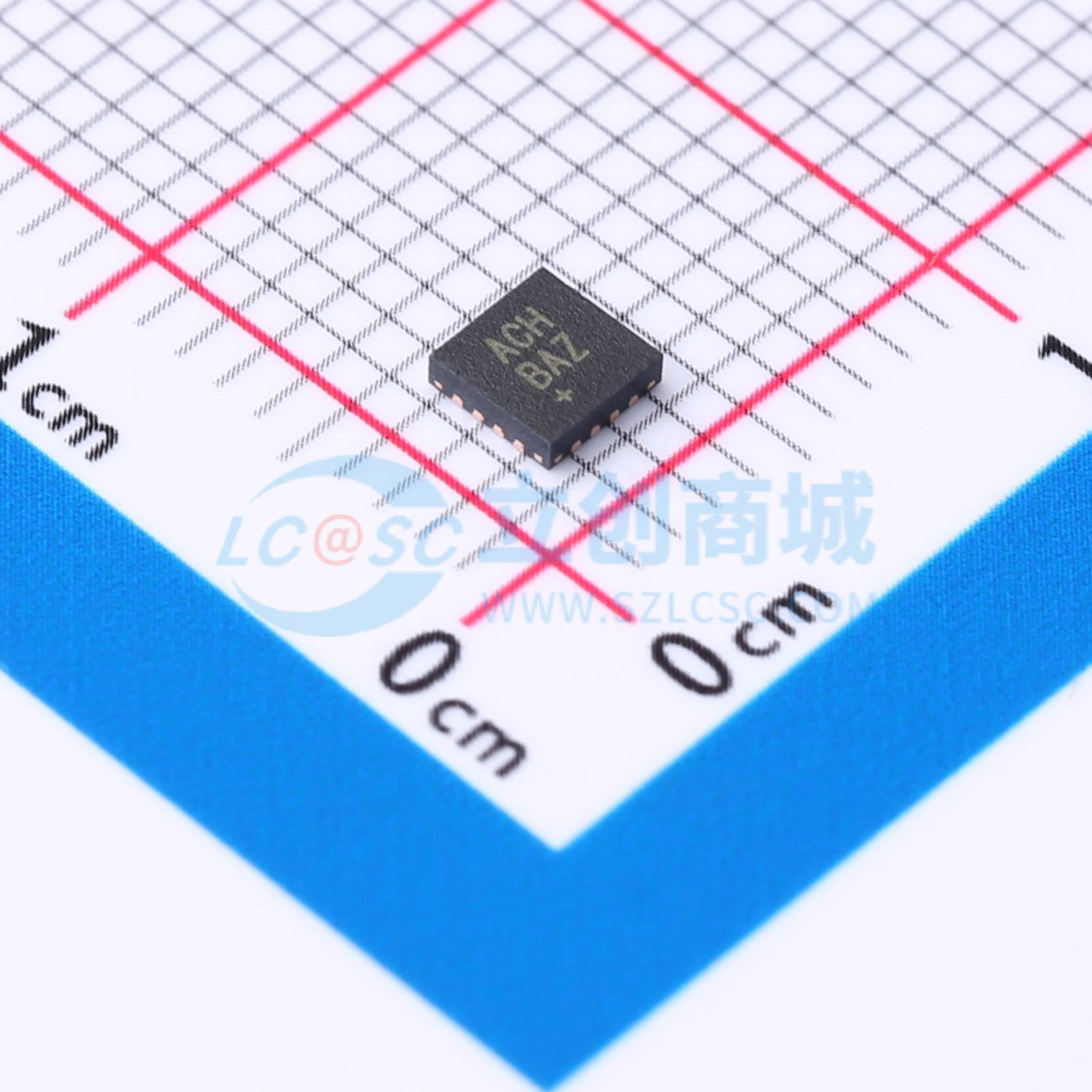

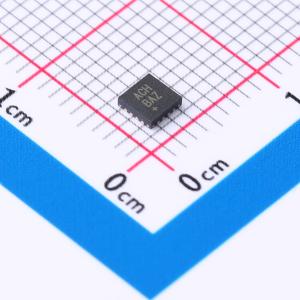

MAX7317ATE+
具有过电压和热插拔保护功能的10端口SPI接口I/O扩展器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 提供10个I/O端口，支持SPI接口，每个端口可独立配置为开漏输出或施密特触发输入。支持热插拔，所有端口在断电时保持高阻态。
- 商品型号
- MAX7317ATE+
- 商品编号
- C1542512
- 商品封装
- TQFN-16-EP(3x3)
- 包装方式
- 管装
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | SPI | |
| I/O数量 | 10 | |
| 是否有中断输出 | - | |
| 输出类型 | 开漏 | |
| 灌电流(IOL) | 20mA | |
| 拉电流(IOH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 26MHz | |
| 静态电流 | 700nA | |
| 输出低电平(VOL) | 400mV | |
| 功能特性 | 复位功能；级联与地址扩展；IO电平可配置 | |
| 工作电压 | 2.25V~3.6V | |
| 工作温度 | -40℃~+125℃ |
商品概述
MAx7317串行接口外设为微处理器提供10个额定电压为7V的I/O端口。每个端口可以单独配置为开漏输出或过压保护的施密特触发输入。MAx7317支持热插拔。所有端口引脚在关机状态下（V+ = 0V）保持高阻抗，并可承受高达8V的电压。MAx7317有16引脚TQFN和QSOP封装，工作温度范围为-40°C至+125°C。
应用领域
- 便携设备
- 手机
- 白色家电
- 工业控制器
- 系统监控
