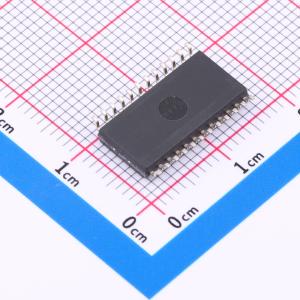

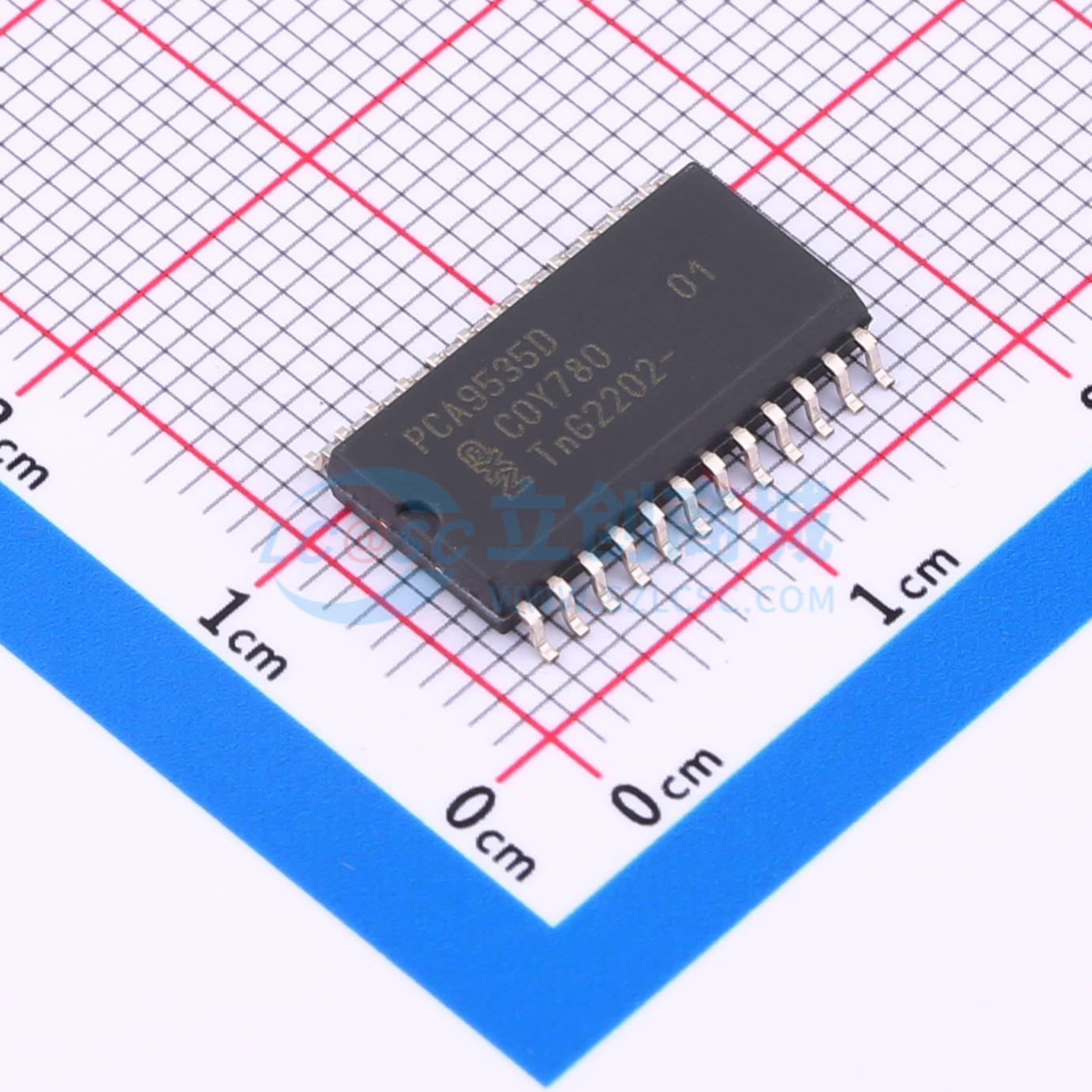

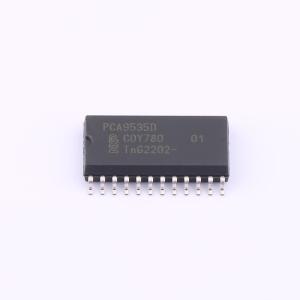

温馨提醒：图片仅供参考，商品以实物为准
PCA9535D,112
带中断功能的16位I2C总线和SMBus低功耗I/O端口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PCA9535和PCA9535C是24引脚的CMOS器件，可为I²C总线/SMBus应用提供16位通用并行输入/输出（GPIO）扩展，旨在完善恩智浦半导体（NXP Semiconductors）的I²C总线I/O扩展器系列。其改进之处包括更高的驱动能力、5V I/O耐压、更低的电源电流、独立I/O配置以及更小的封装。当ACPI电源开关、传感器、按钮、LED、风扇等需要额外的I/O时，I/O扩展器提供了一种简单的解决方案
- 品牌名称
- NXP(恩智浦)
- 商品型号
- PCA9535D,112
- 商品编号
- C1542506
- 商品封装
- SO-24-300mil
- 包装方式
- 管装
- 商品毛重
- 1.436克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C；SMBus | |
| I/O数量 | 16 | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | 推挽式 | |
| 工作电压 | 2.3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 10mA | |
| 时钟频率(fc) | 400kHz | |
| 工作温度 | -40℃~+85℃ | |
| 支持设备数量 | 8 | |
| 静态电流(Iq) | 250nA |
| 特性 | POR |
| 输出类型 | 推挽式 |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 24-SOIC（0.295"，7.50mm 宽） |
| 接口 | I?C，SMBus |
| 工作温度 | -40°C ~ 85°C |
| I/O数 | 16 |
| 时钟频率 | 400kHz |
| 供应商器件封装 | 24-SO |
| 电流-灌/拉输出 | 10mA，25mA |
| 电压-供电 | 2.3V ~ 5.5V |
| 中断输出 | 是 |
