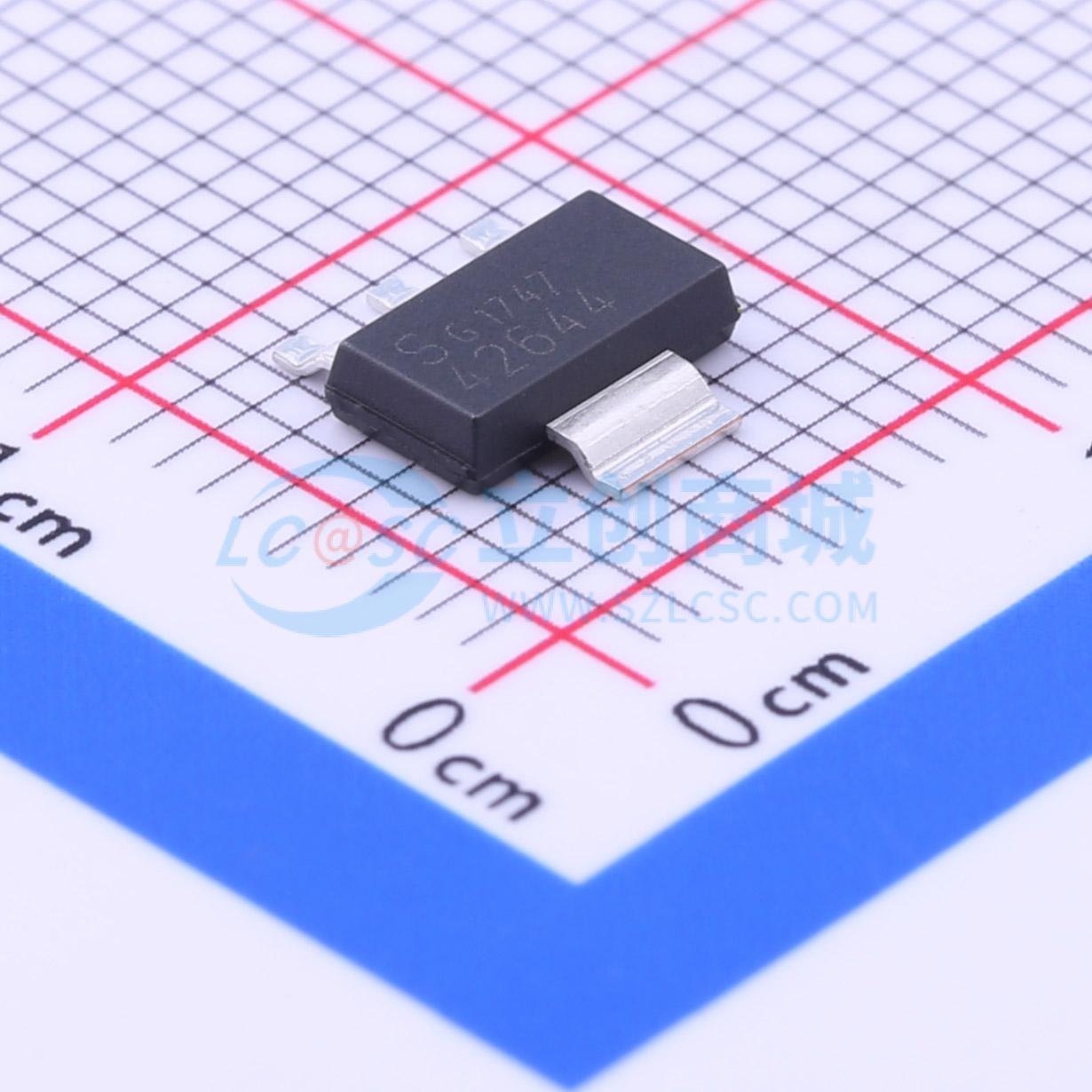

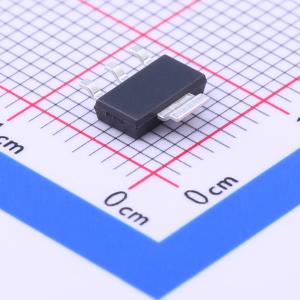

温馨提醒：图片仅供参考，商品以实物为准
TLE42644GHTSA3
输入40V 输出5V 100mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 一款单片集成的低压差固定电压稳压器，适用于高达100 mA的负载电流。其功能与TLE4264兼容，但典型静态电流更低，典型值仅为 40 µA。专为需要极低待机电流的应用而设计，例如与汽车电池永久连接的应用。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE42644GHTSA3
- 商品编号
- C151542
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.194克(g)
- 立创商城设计参考
- LDO-(4)电源输入30V以上-(1)输出0.1A以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 40V | |
| 输出电压 | 5V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 68dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 500mV@(100mA) | |
| 静态电流(Iq) | 40uA | |
| 特性 | 过流保护；过压保护；过热保护 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
一款单片集成的低压差固定电压稳压器，适用于高达100 mA的负载电流。它是TLE4264 - 2的直接替代产品。其功能与TLE4264兼容，但典型静态电流降低至40 μA。该器件特别为需要极低待机电流的应用而设计，例如与汽车电池永久连接的应用。该器件采用小型表面贴装PG - SOT223 - 4封装，引脚与TLE4264 - 2和TLE4264兼容。它专为汽车应用的恶劣环境而设计，通过内置的输出电流限制和过温关断电路，可防止过载、短路和过温情况。它也可用于所有其他需要稳定5 V电压的应用。高达45 V的输入电压可调节至VQ,nom = 5 V，精度为±3 %。在高达50 mA的负载电流下，精度可保持在±2 %。
商品特性
- 输出电流高达50 mA时，输出电压为5 V ±2 %
- 输出电流高达100 mA时，输出电压为5 V ±3 %
- 极低的压差电压
- 极低的电流消耗：典型值40 μA
- 输出电流限制
- 反极性保护
- 过温关断
- 宽温度范围：从 - 40 °C到150 °C
- 适用于汽车电子
- 绿色产品（符合RoHS标准）
- 通过AEC认证
