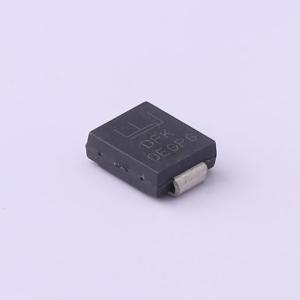

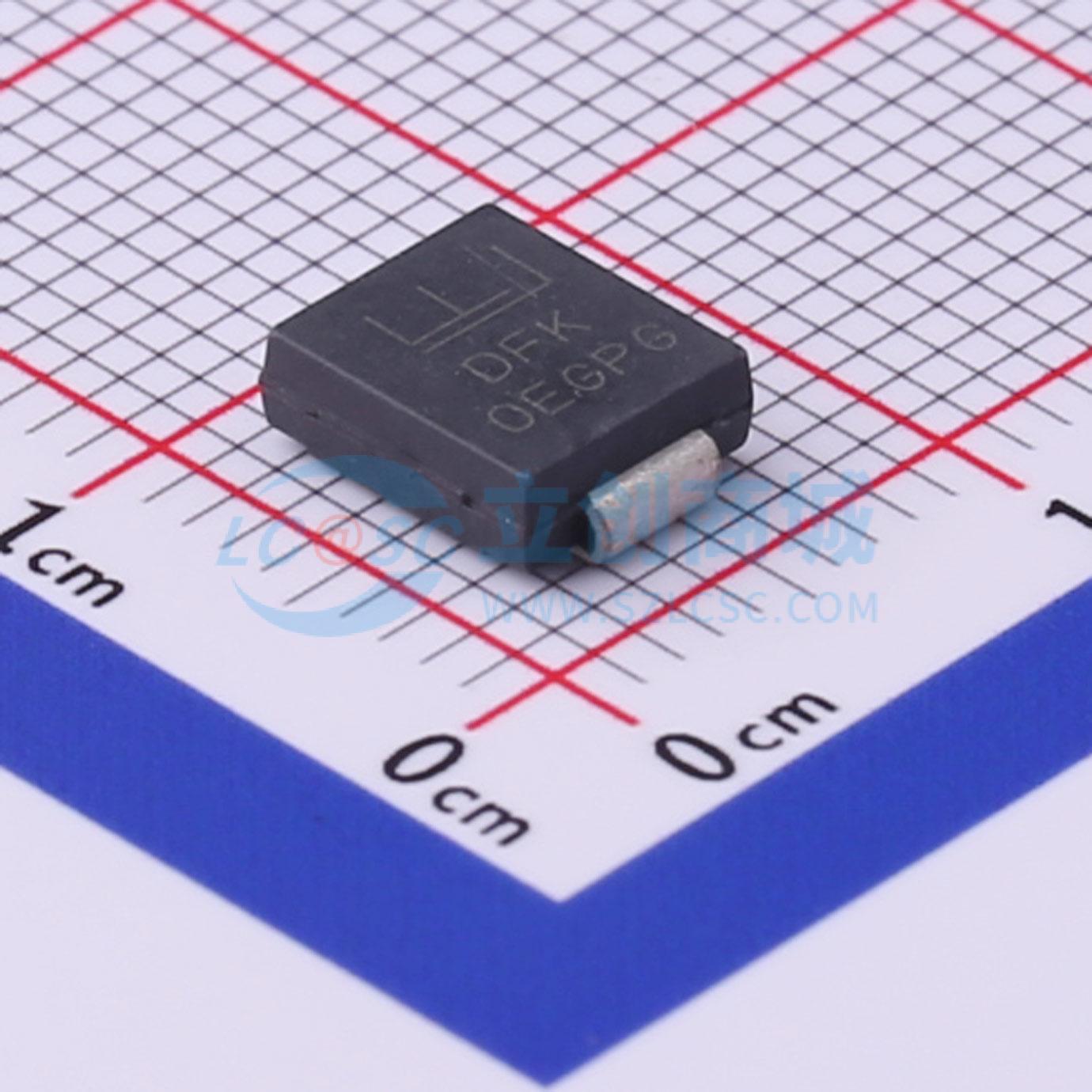

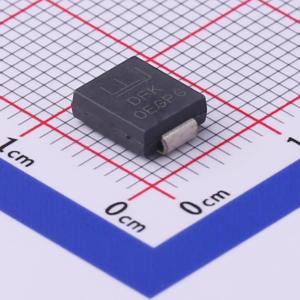

SMDJ30CA

SMDJ系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。

• 在10/1000μs波形下具有3000W的峰值脉冲功率能力，重复率（占空比）：0.01%
• 适用于表面贴装应用，以优化电路板空间
• 薄型封装
• 典型故障模式是因过压或过流而短路
• 根据JEDEC JESD201A的表4a和4c进行晶须测试
• IEC-61000-4-2静电放电防护：空气放电30kV，接触放电30kV
• 依据IEC 61000-4-2对数据线进行静电放电保护
• 依据IEC 61000-4-4对数据线进行电快速瞬变脉冲群防护
• 内置应力释放结构
• 玻璃钝化芯片结
• 快速响应时间：从0V到最小击穿电压（BV min）通常小于1.0ps
• 出色的钳位能力
• 低增量浪涌电阻
• 当最小击穿电压（VBR min）>12V时，典型反向电流（IR）小于2μA
• 保证高温回流焊接：260℃/40秒
• 击穿电压（VBR）@结温（TJ） = 击穿电压（VBR）@25℃ × (1 + 温度系数（αT）×(结温（TJ） - 25))（温度系数（αT）典型值为0.1%）
• 塑料封装的阻燃等级符合UL标准的V-0级
• 符合J-STD-020标准的MSL 1级，无铅焊接最高峰值温度260℃
• 哑光镀锡无铅
• 无卤且符合RoHS标准
• 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J-STD609A.01）

• 瞬态电压抑制（TVS）器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线及其他易受影响电路的保护。
