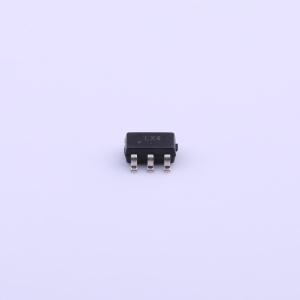

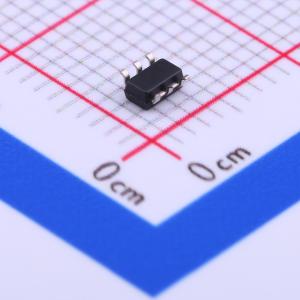

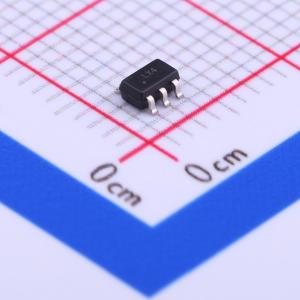

SRV05-4HTG

TVS 6V截止峰值浪涌电流：10A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TVS阵列 6V Vc=15V
品牌名称: Littelfuse(美国力特)
商品型号: SRV05-4HTG
商品编号: C151305
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

SRV05将低电容轨到轨二极管与额外的齐纳二极管集成在一起，以保护每个I/O引脚免受ESD和高浪涌事件的影响。这款耐用的器件能够安全吸收符合IEC61000 - 4 - 5标准（tp = 8/20μs）的浪涌电流，且性能不会下降，还能承受符合IEC61000 - 4 - 2标准的最小±20kV ESD。其极低的负载电容也使其成为保护高速信号引脚的理想选择。

商品特性

ESD，IEC61000 - 4 - 2，±20kV接触放电，±30kV空气放电
EFT，IEC61000 - 4 - 4，40A（5/50ns）
雷击，IEC61000 - 4 - 5，10A（8/20μs）
每个I/O的典型电容低至2pF
5V时最大漏电流为0.5μA
采用小型SOT23 - 6（JEDEC MO - 178）封装

应用领域

LCD/PDP电视
火线接口
显示器
机顶盒
笔记本电脑
平板显示器
10/100/1000以太网
便携式医疗设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	6V
	钳位电压	15V
	峰值脉冲电流(Ipp)	10A@8/20us
	峰值脉冲功率(Ppp)	150W@9/20us

	属性	参数值
	击穿电压	-
	反向电流(Ir)	500nA
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	3pF
