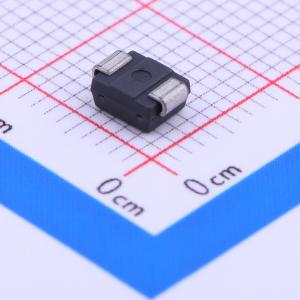

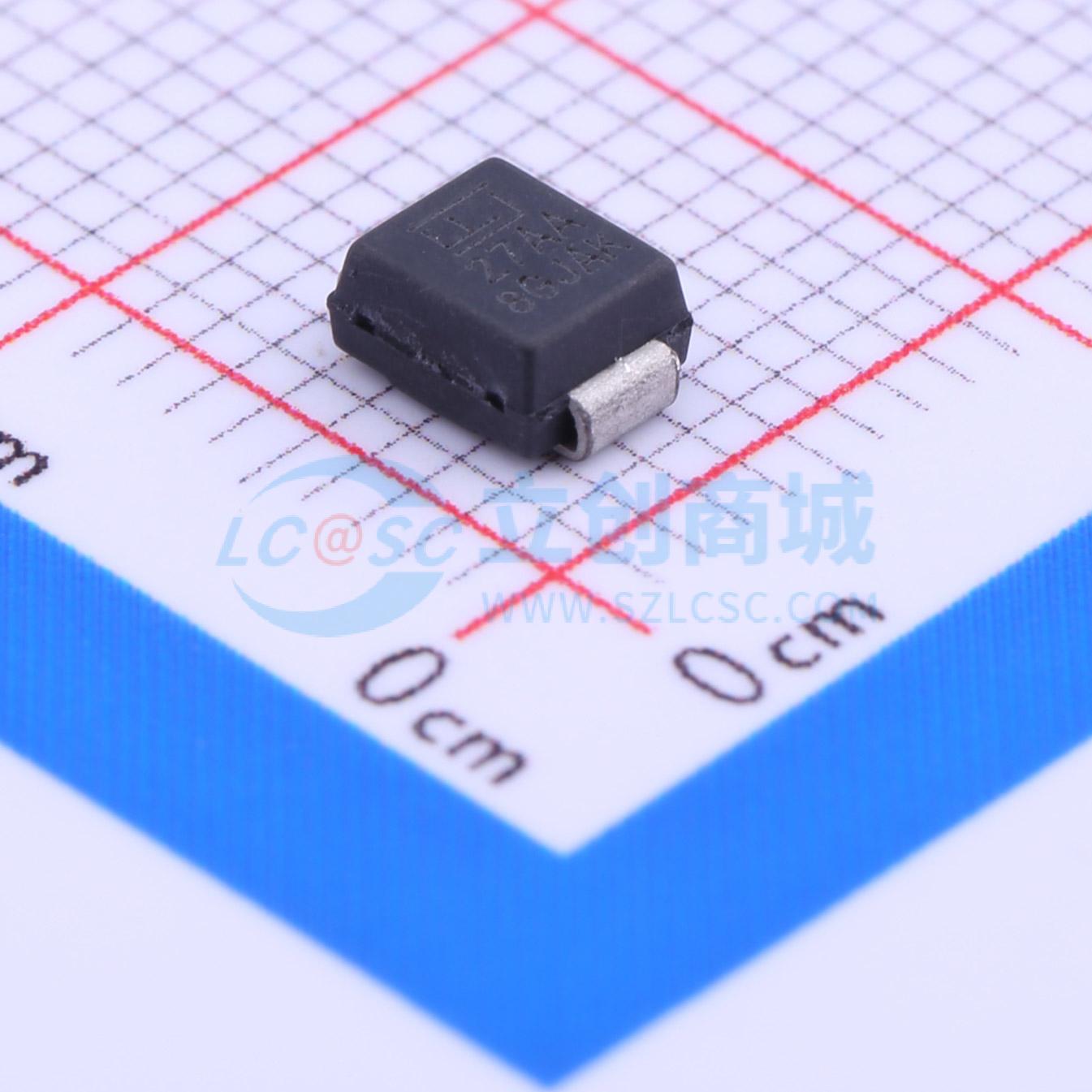

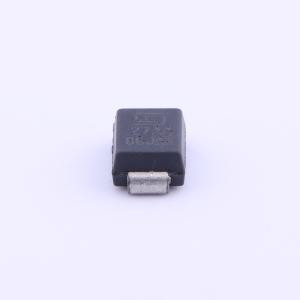

温馨提醒：图片仅供参考，商品以实物为准
TPSMB27A
单向TVS 23.1V截止 峰值浪涌电流：37.5A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPSMB系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变而设计。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- TPSMB27A
- 商品编号
- C151307
- 商品封装
- DO-214AA
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 23.1V | |
| 钳位电压 | 37.5V | |
| 峰值脉冲电流(Ipp) | 37.5A@10/1000us | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 28.4V | |
| 反向电流(Ir) | 92nA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+175℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
TPSMB系列专门设计用于保护敏感电子设备，使其免受雷击和其他瞬态电压事件引起的电压瞬变影响。
商品特性
- 高可靠性应用，符合汽车级AEC Q101标准
- 表面贴装元件，可优化电路板空间
- 薄型封装
- 典型故障模式为因过压或过流导致短路
- 根据JEDEC JESD201A标准的表4a和4c进行晶须测试
- IEC - 61000 - 4 - 2静电放电（ESD）防护能力：空气放电30kV，接触放电30kV
- 依据IEC 61000 - 4 - 2标准对数据线进行ESD保护
- 依据IEC 61000 - 4 - 4标准对数据线进行电快速瞬变脉冲群（EFT）保护
- 玻璃钝化芯片结
- 在10 / 1000μs波形下，峰值脉冲功率能力为600W，重复率（占空比）：0.01%
- 快速响应时间：从0V到最小击穿电压（VBR）通常小于1.0ns
- 出色的钳位能力
- 低增量浪涌电阻
- 在12V以上时，典型反向电流（IR）小于1μA
- 采用UL认可的环氧树脂，阻燃等级达到V - 0
- 符合J - STD - 020标准的MSL 1级，保证高温焊接：端子在260°C下可承受10秒
- 采用雾锡无铅电镀
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J - STD - 609A.01）
应用领域
- 瞬态电压抑制（TVS）元件非常适合用于保护汽车应用中的输入/输出（I/O）接口、Vcc总线和其他易受影响的电路。
