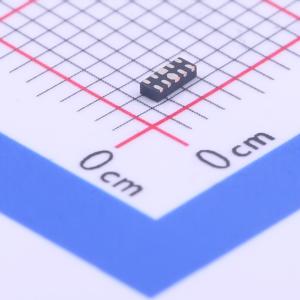

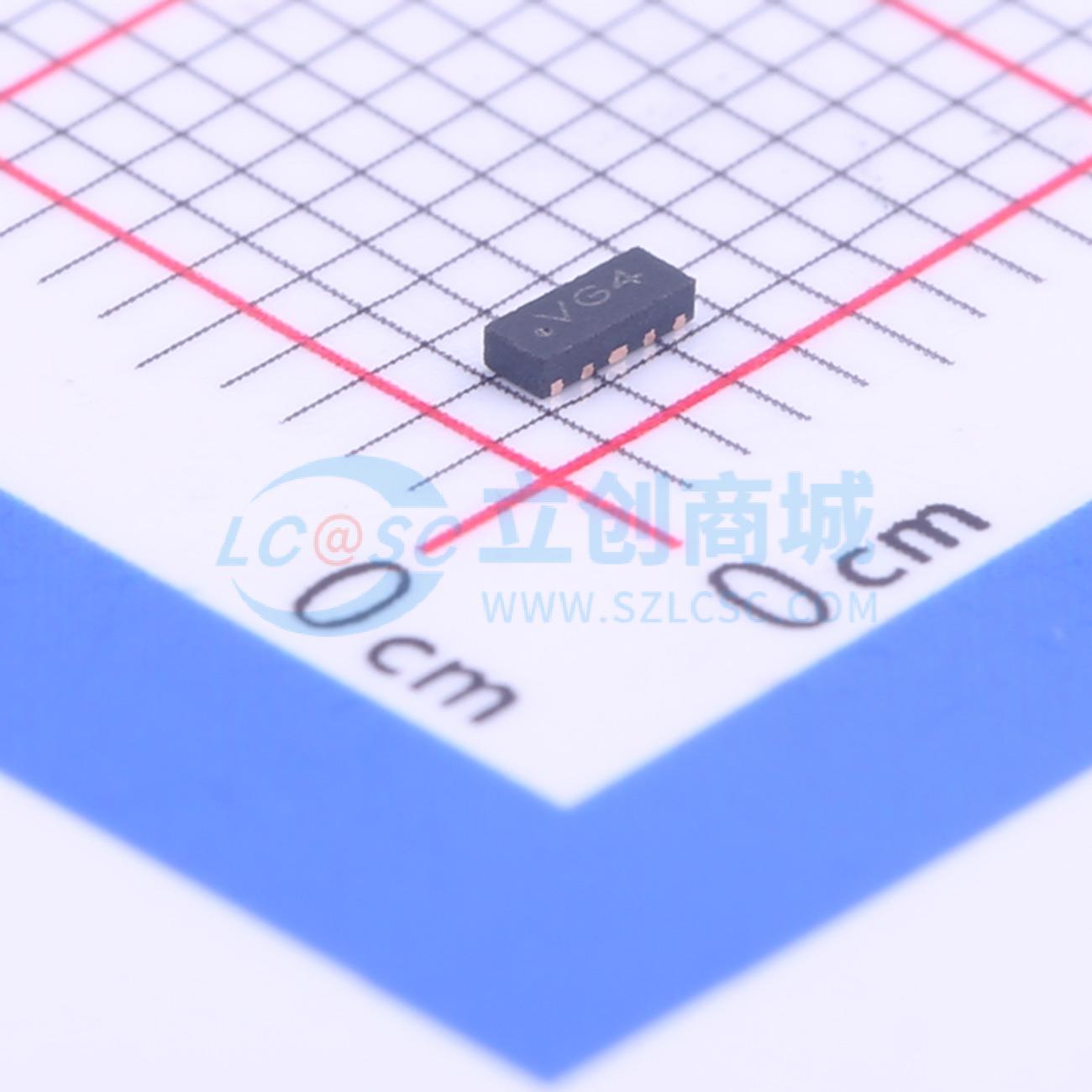

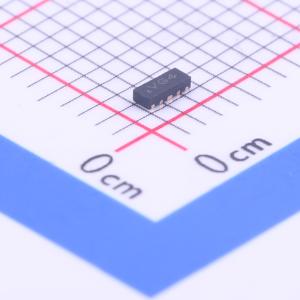

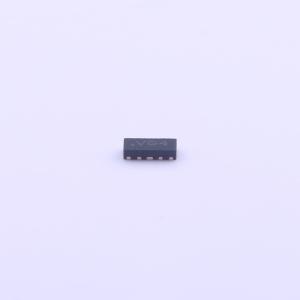

SP3012-04UTG

ESD 5V截止峰值浪涌电流：4A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TVS阵列 5V Vc=7V
品牌名称: Littelfuse(美国力特)
商品型号: SP3012-04UTG
商品编号: C151304
商品封装: UDFN-10(1x2.5)
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

商品概述

SP3012系列集成了3、4或6通道超低电容轨到轨二极管以及一个额外的齐纳二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这些耐用的器件能够安全地吸收超过IEC 61000 - 4 - 2国际标准规定的最大水平（±8KV接触放电）的反复ESD冲击，且性能不会下降。极低的负载电容也使其成为保护高速信号线（如USB3.0、HDMI、USB2.0和eSATA）的理想选择。

商品特性

SP3012 - 04UTG（符合AEC - Q101标准）
SP3012 - 06UTG（符合AEC - Q101标准）
ESD，IEC 61000 - 4 - 2，±12kV接触放电，±25kV空气放电
EFT，IEC 61000 - 4 - 4，40A（脉冲宽度tp = 5/50ns）
雷击，IEC 61000 - 4 - 5第二版，4A（脉冲宽度tp = 8/20μs）
每个I/O的电容低至0.5pF（典型值）
5V时漏电流低至1.5μA（最大值）
小尺寸μDFN（JEDEC MO - 229）和SOT23 - 6（JEDEC MO178AB）封装提供直通布线，简化PCB布局
符合AEC - Q101标准（μDFN10和μDFN14）
符合RoHS标准且无铅

应用领域

LCD/PDP电视
外部存储设备
DVD/蓝光播放器
台式电脑
MP3/便携式媒体播放器（PMP）
机顶盒
智能手机
超级本/笔记本电脑
数码相机
汽车电子

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	8.4V
	峰值脉冲电流(Ipp)	4A@8/20us
	峰值脉冲功率(Ppp)	-
	击穿电压	-

	属性	参数值
	反向电流(Ir)	1.5uA
	通道数	四路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.5pF
