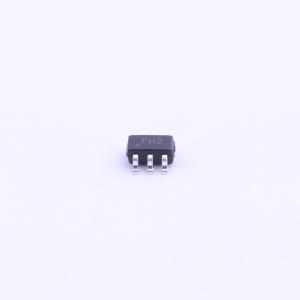

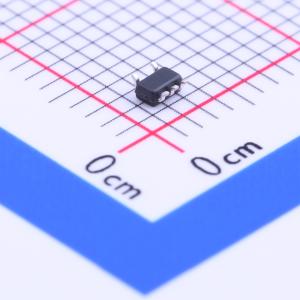

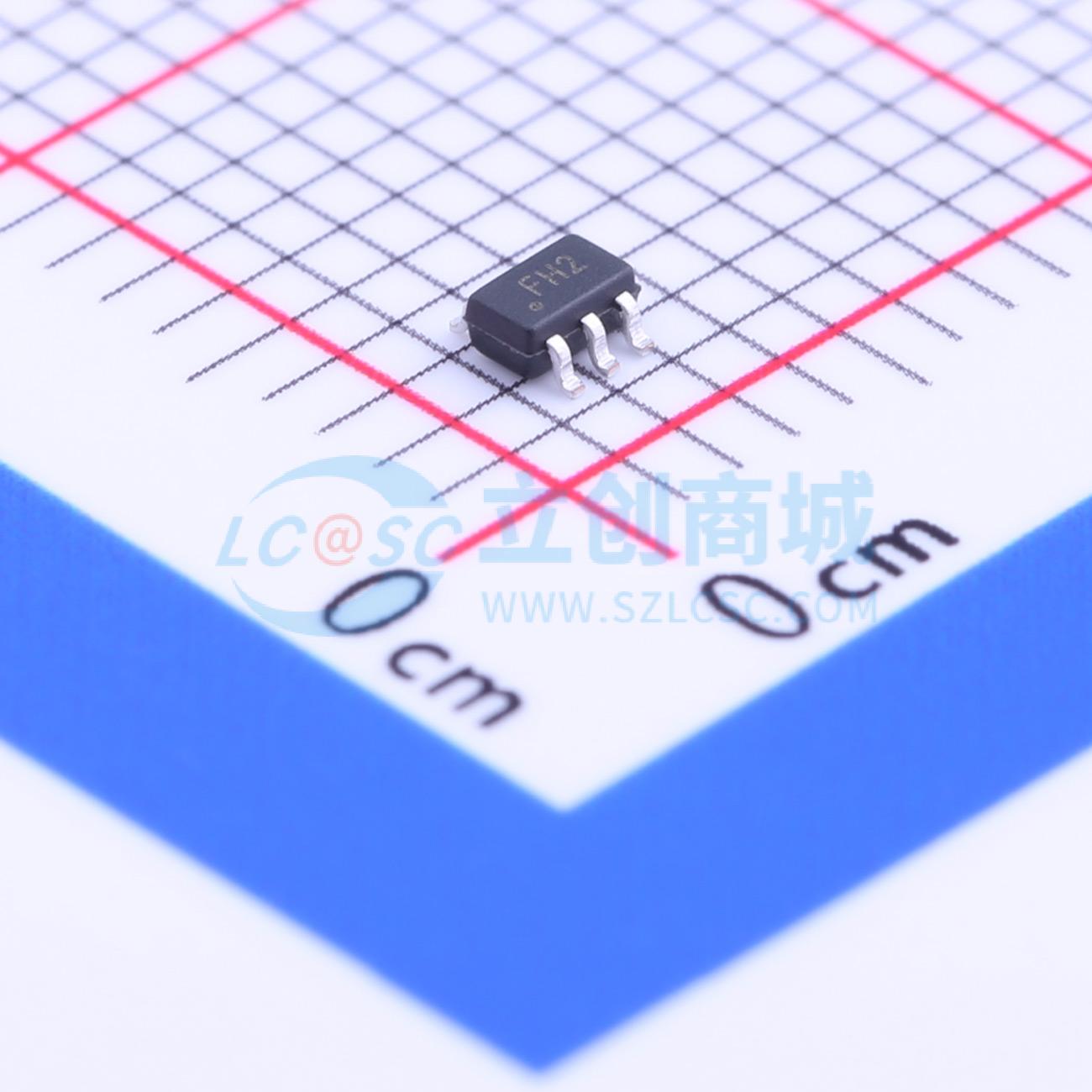

SP3003-02JTG

单向ESD 6V截止峰值脉冲电流：2.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SP3003具备超低电容的轨到轨二极管以及一个额外的齐纳二极管，采用专有硅雪崩技术制造，用于保护每个I/O引脚，为可能遭受破坏性静电放电（ESD）的电子设备提供高级别的保护。这些耐用的二极管能够安全地吸收IEC 61000 - 4 - 2国际标准规定的最高级别（4级，±8 KV接触放电）的重复性ESD冲击，且性能不会下降。其极低的负载电容也使其非常适合保护HDMI、DVI、USB2.0和IEEE 1394等高速度信号引脚。
品牌名称: Littelfuse(美国力特)
商品型号: SP3003-02JTG
商品编号: C151302
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

SP3003具备超低电容的轨到轨二极管以及一个额外的齐纳二极管，采用专有硅雪崩技术制造，用于保护每个I/O引脚，为可能遭受破坏性静电放电（ESD）的电子设备提供高级别的保护。这些耐用的二极管能够安全地吸收IEC 61000 - 4 - 2国际标准规定的最高级别（4级，±8 KV接触放电）的重复性ESD冲击，且性能不会下降。其极低的负载电容也使其非常适合保护HDMI、DVI、USB2.0和IEEE 1394等高速度信号引脚。

商品特性

±8 KV接触放电、±7.5 kV空气放电ESD保护（IEC 61000 - 4 - 2）
EFT保护，IEC 61000 - 4 - 4，40A（5/50ns）
雷电保护，IEC 61000 - 4 - 5，第2版2.5A（8/20μs）
每个I/O的电容低至0.65pF（典型值）
5V时漏电流低至0.5μA（最大值）
多种小型封装有助于节省电路板空间（SC70、SOT553、SOT563、MSOP10、µDFN - 6L）
AEC - Q101认证（µDFN封装）
符合RoHS标准且无铅

应用领域

LCD/PDP电视
机顶盒
DVD播放器
手机
台式电脑
笔记本电脑
MP3/PMP
计算机外设
数码相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交48单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	6V
	钳位电压	15V
	峰值脉冲电流(Ipp)	2.5A@8/20us
	峰值脉冲功率(Ppp)	-

	属性	参数值
	击穿电压	-
	反向电流(Ir)	500nA
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.65pF
