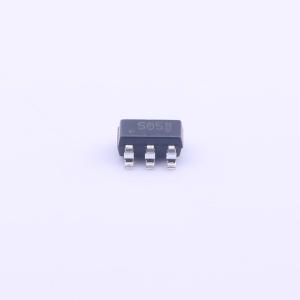

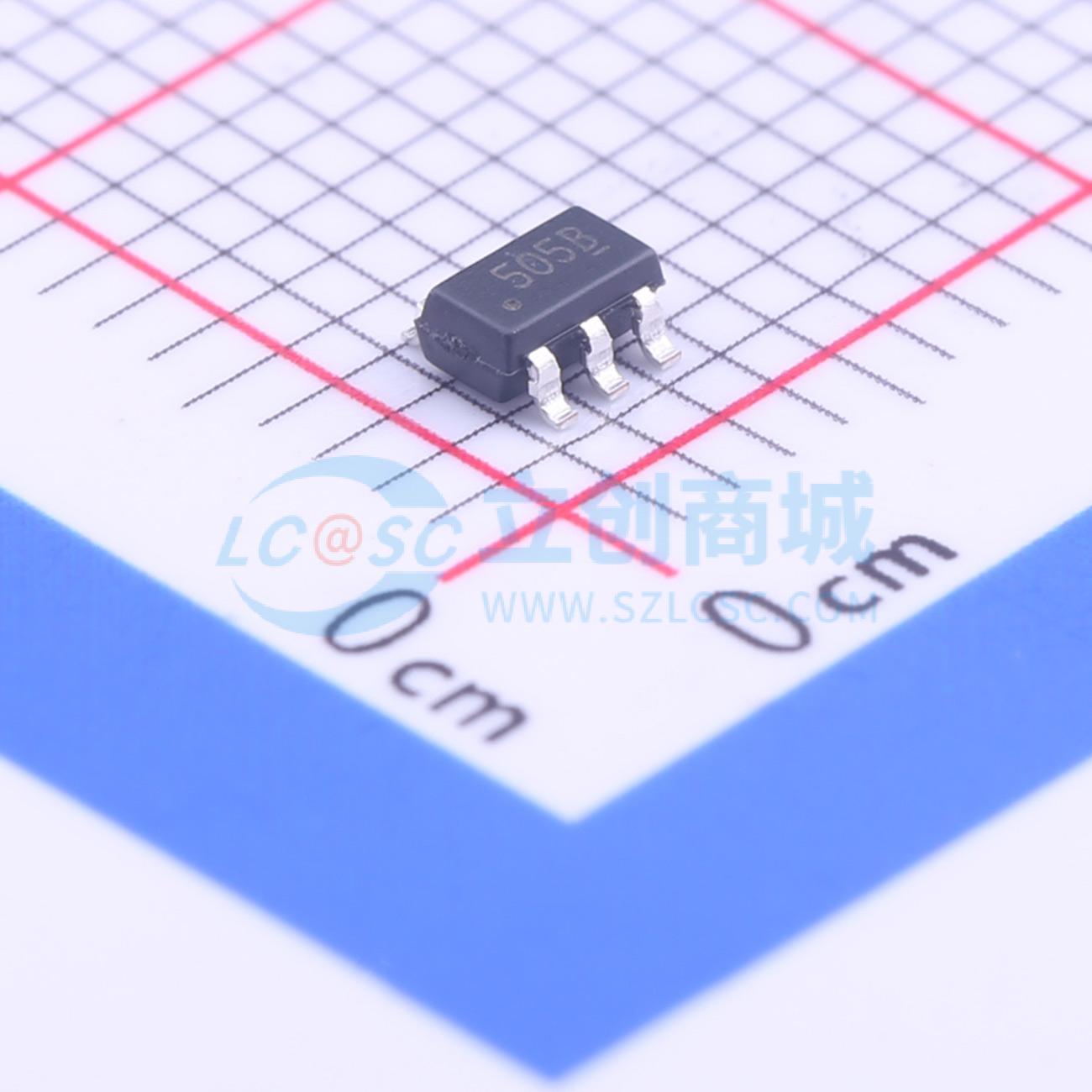

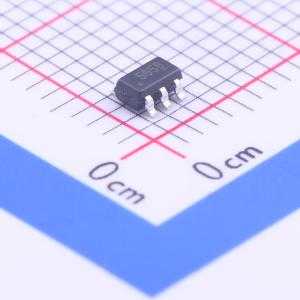

SP0505BAHTG
单向TVS 5.5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TVS阵列 5.5V Vc=8.5V
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP0505BAHTG
- 商品编号
- C151299
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 五路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 30pF |
商品概述
表面贴装阵列系列产品旨在抑制静电放电（ESD）和其他瞬态过电压事件。这些阵列用于满足国际电气兼容性（IEC）瞬态抗扰度标准 IEC 61000 - 4 - 2 对静电放电的要求。该系列产品可用于保护数据、信号或控制线路上的敏感数字或模拟输入电路，其电压最高可达 5VDC。 单片硅阵列由专门设计的瞬态电压抑制（TVS）结构组成。这些结构的尺寸和形状经过优化，以实现瞬态保护。低电容和钳位电压使其非常适合高速信号线保护。
商品特性
- 采用超小型 SC70、SOT - 23、SOT - 143、MSOP 或 TSSOP 封装的 2、3、4、5 或 6 个 TVS 雪崩二极管阵列
- ESD 能力标准
- IEC 61000 - 4 - 2，直接放电 20kV（4 级）
- IEC 61000 - 4 - 2，空气放电 30kV（4 级）
- MIL STD 883 3015.7 30kV
- 适用于最高 5VDC 应用的输入保护
- 快速响应时间 < 1ns
- 典型低输入电容 30pF
- 工作温度范围：-40°C 至 85°C
应用领域
- 手机
- 个人数字助理（PDA）
- 便携式手持设备（笔记本电脑、掌上电脑）
- 计算机端口、键盘（USB1.1）
- 数码静态相机
- 数码摄像机
- MP3 播放器
