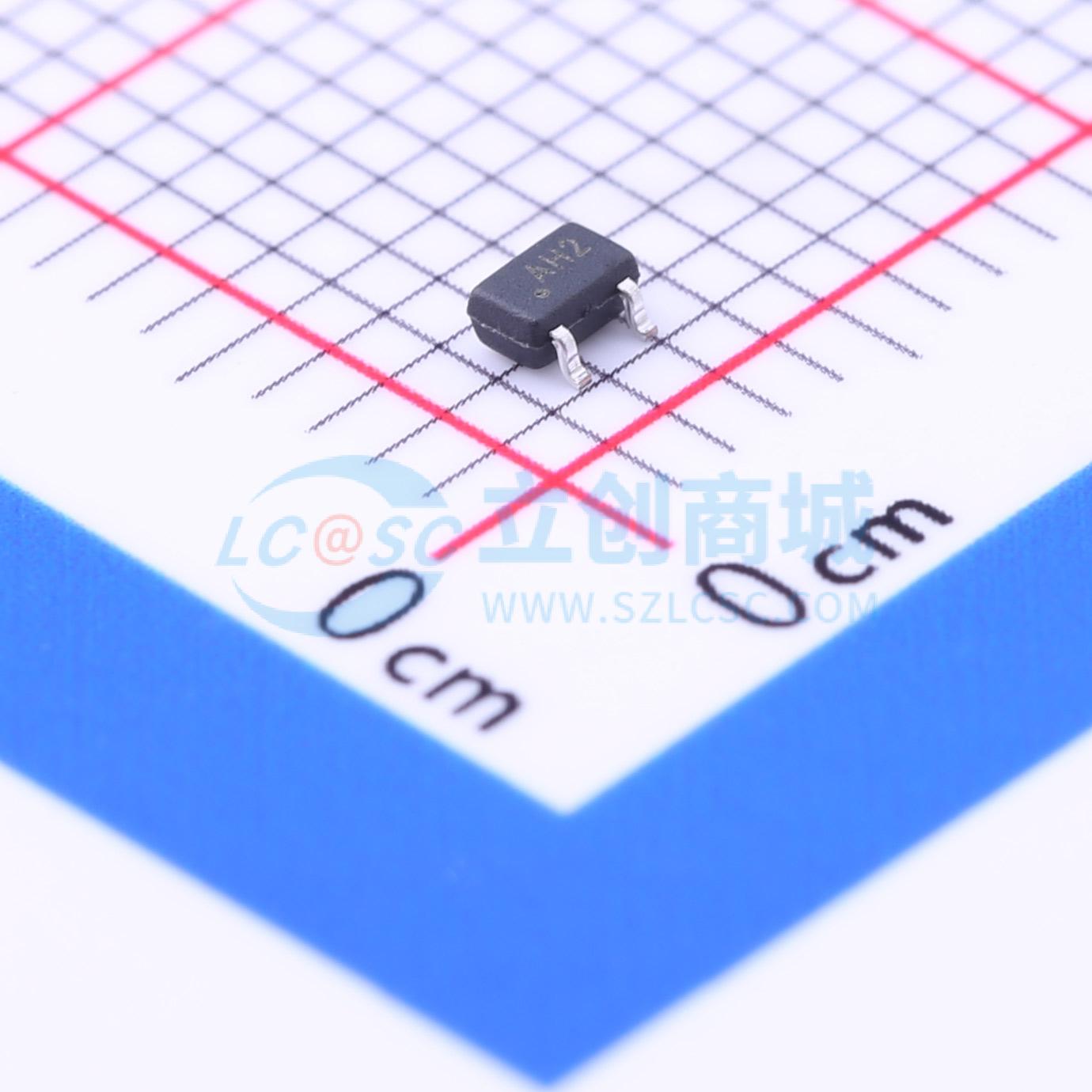

温馨提醒：图片仅供参考，商品以实物为准
SP1001-02JTG
单向TVS 5.5V截止 峰值浪涌电流：2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双TVS 5.5V Vc=13V
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP1001-02JTG
- 商品编号
- C151300
- 商品封装
- SC-70-3
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 击穿电压 | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 7pF |
商品概述
采用专有硅雪崩技术制造的齐纳二极管可保护每个 I/O 引脚，为可能遭受破坏性静电放电 (ESD) 的电子设备提供高级别的保护。这些耐用的二极管能够安全地吸收高于 IEC 61000 - 4 - 2 国际标准（4 级，±8kV 接触放电）规定的最大电平的重复性 ESD 冲击，且性能不会下降。其极低的负载电容也使其成为保护高速信号引脚的理想选择。
商品特性
- 每个 I/O 的电容低至 8pF（典型值）
- ±15kV 的 ESD 保护
应用领域
- Microprocessor systems
- Computers
- Controllers
- Smart meters
- Automotive systems
