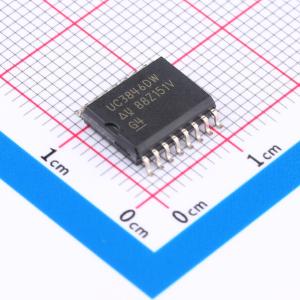

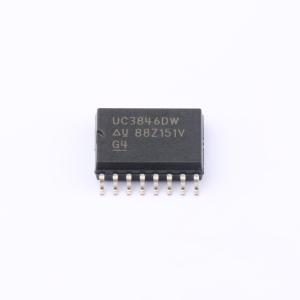

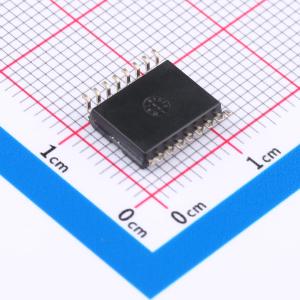

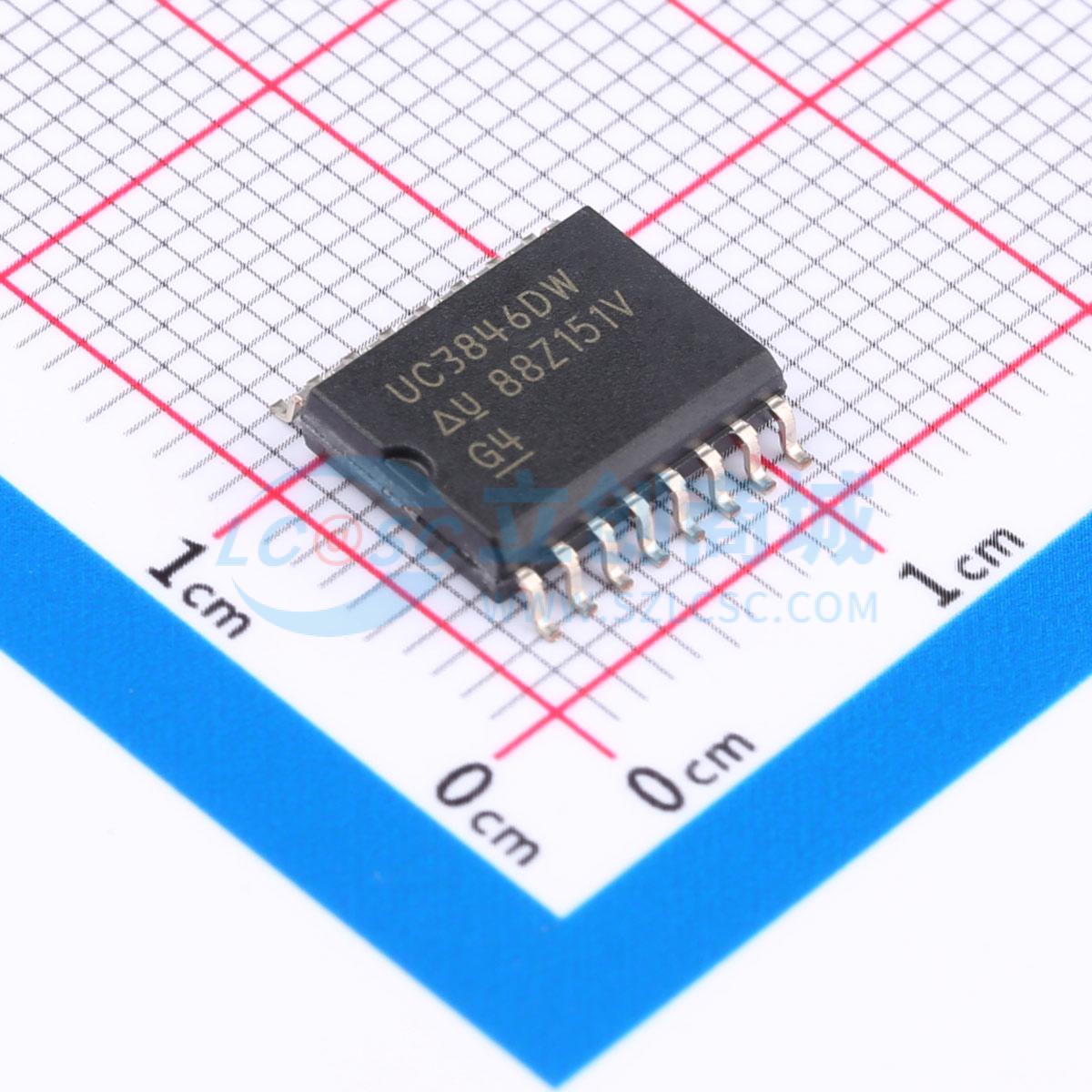

UC3846DW

电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UC1846/7系列控制设备具备实现固定频率、电流模式控制方案所需的所有特性，同时将外部元件数量降至最低。该技术的卓越性能体现在改善的线性调整率、增强的负载响应特性以及更简单、更易于设计的控制环路。拓扑优势包括固有的逐脉冲限流能力、推挽式转换器的自动对称校正，以及在保持均流的同时实现电源模块并联的能力。保护电路除了具备软启动功能外，还包括内置欠压锁定和可编程限流功能。此外，还提供关断功能，可实现自动重启的完全关断或锁定电源关闭。其他特性包括全锁存操作、双脉冲抑制、截止时间调整能力以及精度为±1%的微调带隙基准源。UC1846在关断状态下输出低电平，而UCx847在关断状态下输出高电平。
品牌名称: TI(德州仪器)
商品型号: UC3846DW
商品编号: C1529915
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 1.1克(g)

商品参数

商品概述

UC1846/7系列控制设备具备实现固定频率、电流模式控制方案所需的所有特性，同时将外部元件数量降至最低。该技术的卓越性能体现在改善的线性调整率、增强的负载响应特性以及更简单、更易于设计的控制环路。拓扑优势包括固有的逐脉冲限流能力、推挽式转换器的自动对称校正，以及在保持均流的同时实现电源模块并联的能力。保护电路除了具备软启动功能外，还包括内置欠压锁定和可编程限流功能。此外，还提供关断功能，可实现自动重启的完全关断或锁定电源关闭。其他特性包括全锁存操作、双脉冲抑制、截止时间调整能力以及精度为±1%的微调带隙基准源。 UC1846在关断状态下输出低电平，而UCx847在关断状态下输出高电平。

商品特性

自动前馈补偿
可编程逐脉冲限流
推挽配置下的自动对称校正
增强的负载响应特性
模块化电源系统的并联运行能力
具有宽共模范围的差分电流检测放大器
双脉冲抑制
500 mA（峰值）图腾柱输出
精度为±1%的带隙基准源
欠压锁定
软启动功能
关断端子
500 kHz工作频率

应用领域

电信电源转换器
工业电源转换器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	8V~40V
	输出电压	-
	输出电流	-
	开关频率	39kHz~47kHz
	工作温度	0℃~+70℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	推挽式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
