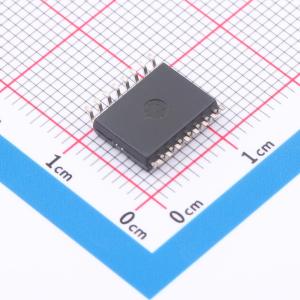

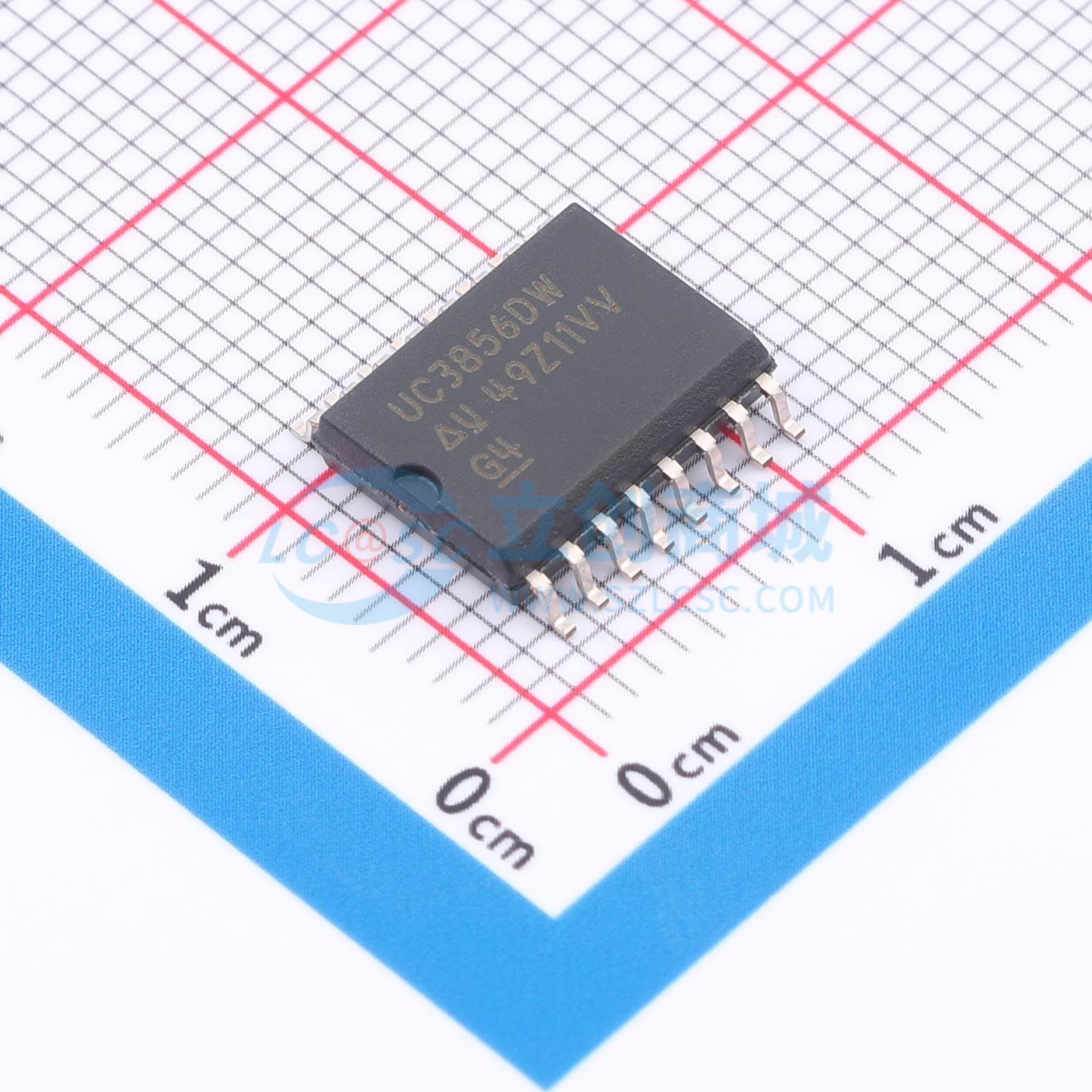

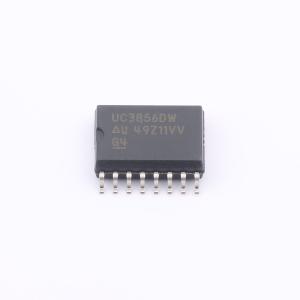

温馨提醒：图片仅供参考，商品以实物为准

UC3856DW

改进型电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UC3856是广受欢迎的UC3846系列电流模式控制器的高性能版本，适用于设计升级和对速度与精度要求较高的新应用。所有输入到输出的延迟均已降至最低，电流检测输出采用压摆率限制，以降低噪声敏感度。新增了快速1.5A峰值输出级，可实现功率FET的快速开关。一个低阻抗、与TTL兼容的同步输出端已实现，当用作同步输入端时具有三态功能。改进了内部芯片接地，以最大限度减少驱动大容性负载时产生的内部“噪声”。这与改进后的差分电流检测放大器相结合，提高了抗噪能力。其他特性包括：经过微调的振荡器电流（精度为8%），可实现精确的频率和死区时间控制；1V、精度为5%的关断阈值；所有引脚的最低ESD保护为4kV。
品牌名称: TI(德州仪器)
商品型号: UC3856DW
商品编号: C1529949
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.001克(g)

商品概述

UC3856是广受欢迎的UC3846系列电流模式控制器的高性能版本，适用于设计升级和对速度与精度要求较高的新应用。所有输入到输出的延迟均已降至最低，电流检测输出采用压摆率限制，以降低噪声敏感度。新增了快速1.5A峰值输出级，可实现功率FET的快速开关。一个低阻抗、与TTL兼容的同步输出端已实现，当用作同步输入端时具有三态功能。改进了内部芯片接地，以最大限度减少驱动大容性负载时产生的内部“噪声”。这与改进后的差分电流检测放大器相结合，提高了抗噪能力。其他特性包括：经过微调的振荡器电流（精度为8%），可实现精确的频率和死区时间控制；1V、精度为5%的关断阈值；所有引脚的最低ESD保护为4kV。

商品特性

与UC3846引脚兼容
从关断到输出的典型延迟为65ns，从同步到输出的典型延迟为50ns
改进的电流检测放大器，降低了噪声敏感度
差分电流检测，共模范围为3V
经过微调的振荡器放电电流，可实现精确的死区控制
精确的1V关断阈值
高电流双图腾柱输出（1.5A峰值）
与TTL兼容的振荡器同步引脚阈值
4kV ESD保护

优惠活动

购买数量

(40个/管，最小起订量 1 个)

个

起订量：1 个40个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	开关频率	170kHz~230kHz
	最大占空比	47%

	属性	参数值
	晶体管耐压	40V
	工作温度	0℃~+70℃
