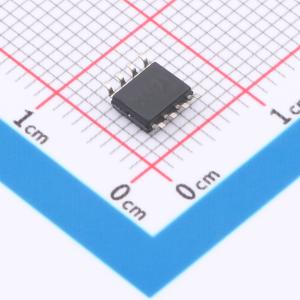

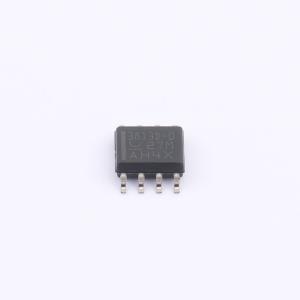

温馨提醒：图片仅供参考，商品以实物为准
UCC3813D-0
UCCx813-x 低功耗经济型BiCMOS电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UCC3813-x 系列高速、低功耗集成电路包含离线式和直流到直流固定频率电流模式开关电源所需的所有控制和驱动组件，且所需元件数量极少。这些器件的引脚配置与 UC384x 系列器件相同，还具备内部全周期软启动和电流检测输入内部前沿消隐等附加功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC3813D-0
- 商品编号
- C1530075
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 7.2V~11V | |
| 开关频率 | 46kHz | |
| 耗散功率(Pd) | 650mW |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 100% | |
| 拓扑结构 | 反激式 | |
| 特性 | 欠压保护(UVP)；过流保护(OCP)；软启动 | |
| 工作温度 | 0℃~+70℃ | |
| 反馈方式 | 原边反馈 |
应用领域
- 开关电源（SMPS）
- DC-DC转换器
- 电源模块
- 工业电源供应器
- 电池供电的电源供应器
