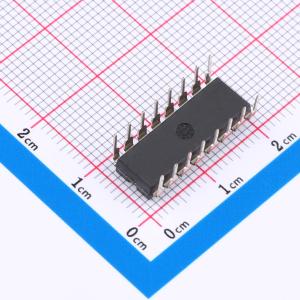

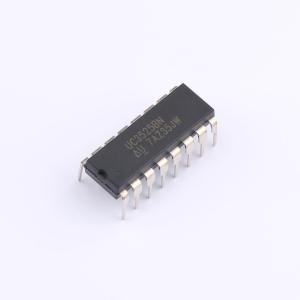

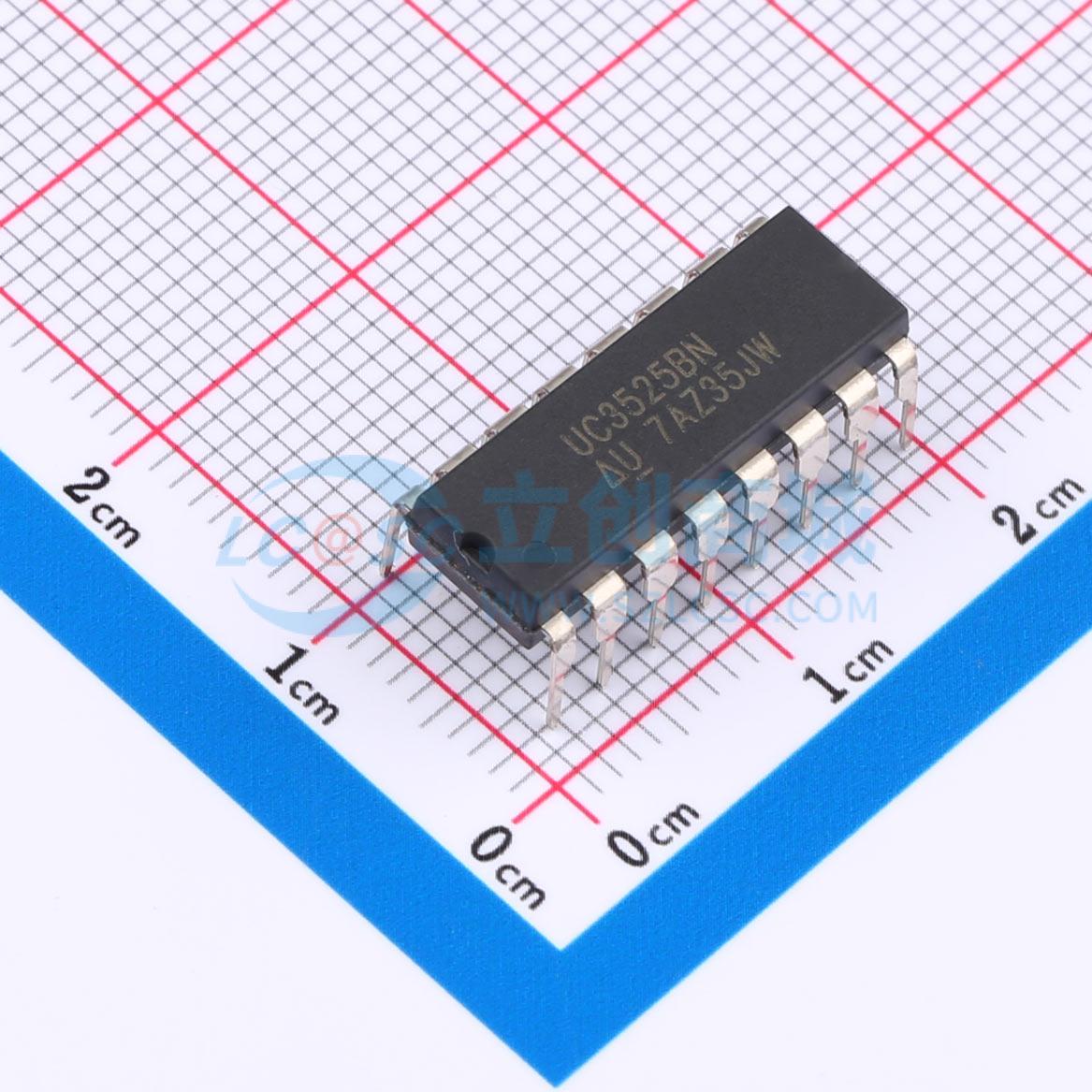

UC3525BN

UC1525B/1527B系列脉宽调制集成电路旨在提供改进的性能和降低外部元件数量，用于设计各种开关电源。片内的+5.1V埋藏齐纳参考经过修整至±0.75%，并且误差放大器的输入共模范围包括参考电压，从而消除了外部电阻。一个同步输入连接到振荡器，允许多个单元从属或单个单元与外部系统时钟同步。CT和放电端之间的一个电阻器提供广泛的死区时间调整范围。这些器件还具有内置的软启动电路，仅需要外部定时电容。一个关断端控制软启动电路和输出级，通过脉冲关断通过PWM锁存提供即时关闭，以及带有较长关断命令的软启动循环。这些功能也由欠压锁定控制，该欠压锁定使输出关闭并使软启动电容器在输入电压低于正常值时放电。该锁定电路包括大约500mV的滞后，以实现无抖动运行。这些PWM电路的另一个特点是跟随比较器的锁存器。一旦PWM脉冲因任何原因被终止，输出将在整个周期内保持关闭状态。锁存器在每个时钟脉冲上复位。输出级是图腾柱设计，能够提供或吸收超过200mA的电流。UC1525B输出级具有NOR逻辑，在OFF状态下提供LOW输出。UC1527B利用OR逻辑，在OFF时产生HIGH输出电平。
