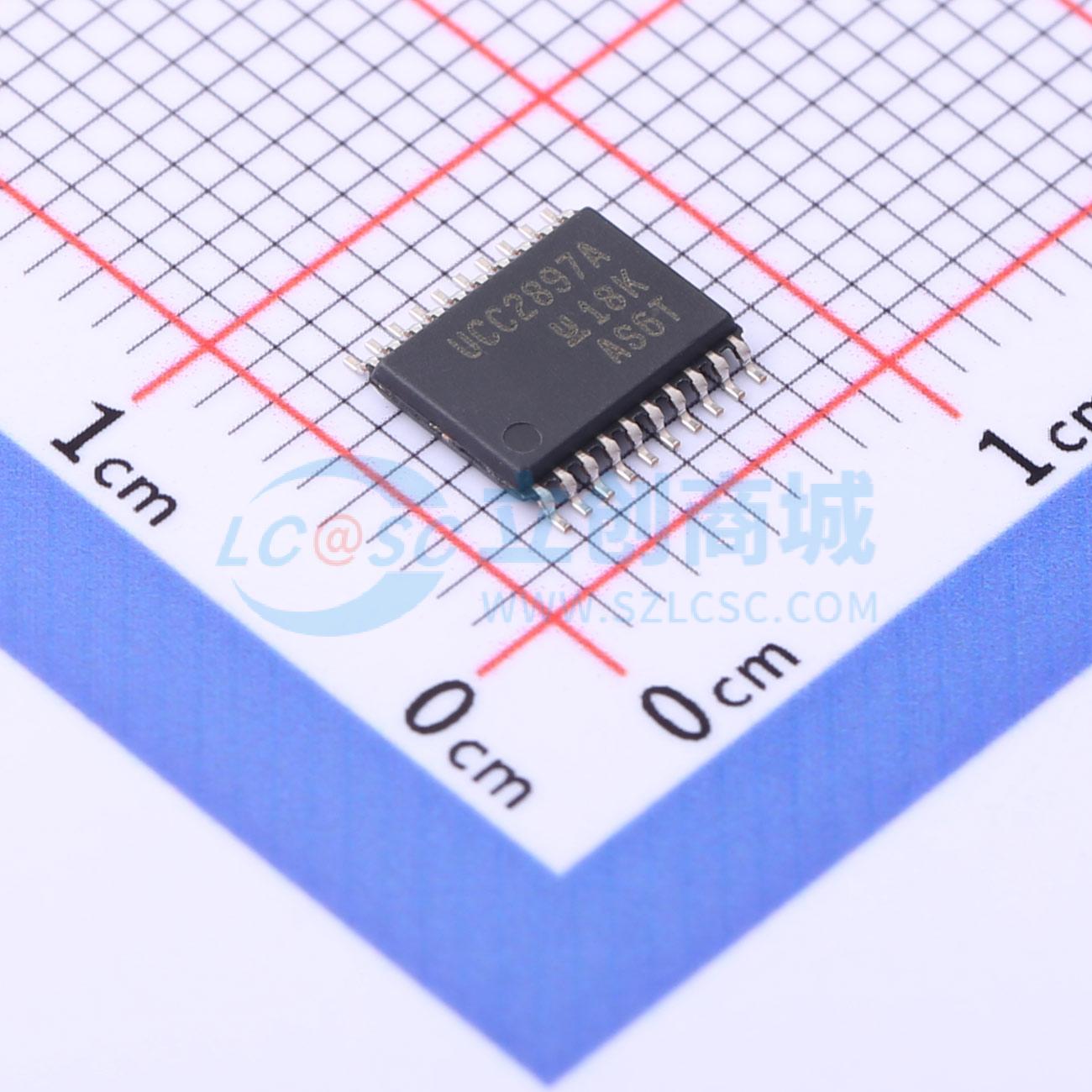

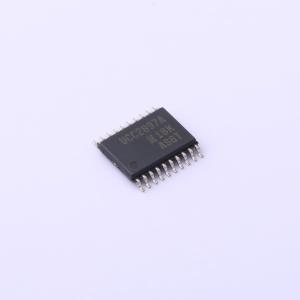

UCC2897APW

UCC2897A PWM控制器简化了各种有源钳位或复位以及同步整流开关电源拓扑的实现。 UCC2897A是一款峰值电流模式固定频率高性能脉宽调制器。该控制器包含P沟道辅助开关的逻辑和驱动能力，以及一种为实现正确的有源钳位操作对关键延迟进行编程的简单方法。 其特性包括内部可编程斜率补偿电路、精确的最大占空比（DMAX）限制，以及带有内部定时电容的可同步振荡器。精确的线路监测功能还可根据大电容输入电压VIN对转换器的导通和关断转换进行编程。 UCC2897A增加了二级打嗝模式电流检测阈值、双向同步和输入过压保护功能。UCC2897A提供20引脚TSSOP（PW）和20引脚QFN（RGP）封装。

• 低输出抖动
• 主开关（MAIN）和辅助开关（AUX）软停止关断
• 110 V输入启动功能
• 非常适合有源钳位、复位正激、反激和同步整流应用
• 提供互补辅助驱动器，辅助开关（AUX）和主开关（MAIN）之间具有可编程死区时间（导通延迟）
• 具有0.5 V逐周期电流限制的峰值电流模式控制
• TrueDrive™ 2 A灌电流、2 A拉电流输出
• 经过微调的内部带隙基准，可实现精确的线路欠压（UV）和线路过压（OV）阈值
• 可编程斜率补偿
• 带有内部定时电容的高性能1 MHz可同步振荡器
• 精确的可编程最大占空比
• 无铅引脚涂层封装

• 高效直流-直流电源
• 服务器电源
• 48 V电信
• 数据通信
• 42 V汽车应用
