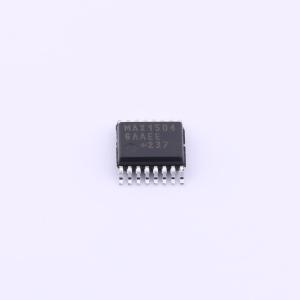

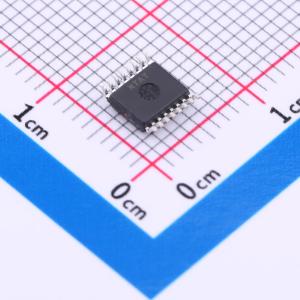

MAX15046AAEE+

MAX15046同步降压控制器的输入电压范围为4.5V至40V，可生成可调输出电压，范围从输入电压的85%降至0.6V，支持高达25A的负载。该器件允许在不使输出放电的情况下单调启动至预偏置总线，并具备自适应内部数字软启动功能。 MAX15046可通过外部电阻将开关频率从100kHz调整至1MHz。MAX15046的自适应同步整流功能无需外部续流肖特基二极管。该器件还利用外部低端MOSFET的导通电阻作为电流检测元件，无需电流检测电阻。这可在输出过载或输出短路故障时保护DC-DC组件免受损坏，而无需使用电流检测电阻。打嗝模式电流限制可降低短路情况下的功耗。MAX15046包括一个电源正常输出和一个具有精确开启/关闭阈值的使能输入，可用于输入电源监控和电源排序。 其他保护功能包括灌电流模式电流限制和热关断。灌电流模式电流限制可防止器件从输出端吸收电流时反向电感电流达到危险水平。MAX15046A/MAX15046B具备软停止功能。MAX15046C中禁用了软停止功能。MAX15046采用16引脚QSOP或16引脚QSOP-EP封装，工作温度范围为-40℃至+125℃。

• 输入电压范围为4.5V至40V或5V±10%
• 可调输出范围从0.85xVIN降至0.6V
• 可调开关频率（100kHz至1MHz），精度为±10%（1MHz）
• 自适应内部数字软启动
• 高达25A的输出能力
• 逐周期谷值模式电流限制，阈值可调且具有温度补偿（30mV至300mV）
• 可单调启动至预偏置输出
• 电压基准精度为±1%
• 最大占空比为90%（MAX15046C）
• 3A峰值栅极驱动器
• 打嗝模式短路保护
• 过温关断
• 电源正常（PGOOD）输出和使能输入（EN），阈值精度为±5%
• 热增强型16引脚QSOP封装

• 工业电源（PLC、工业计算机、现场总线组件、现场总线耦合器）
• 电信电源
• 基站
