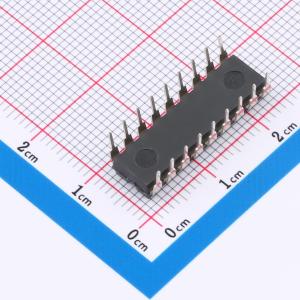

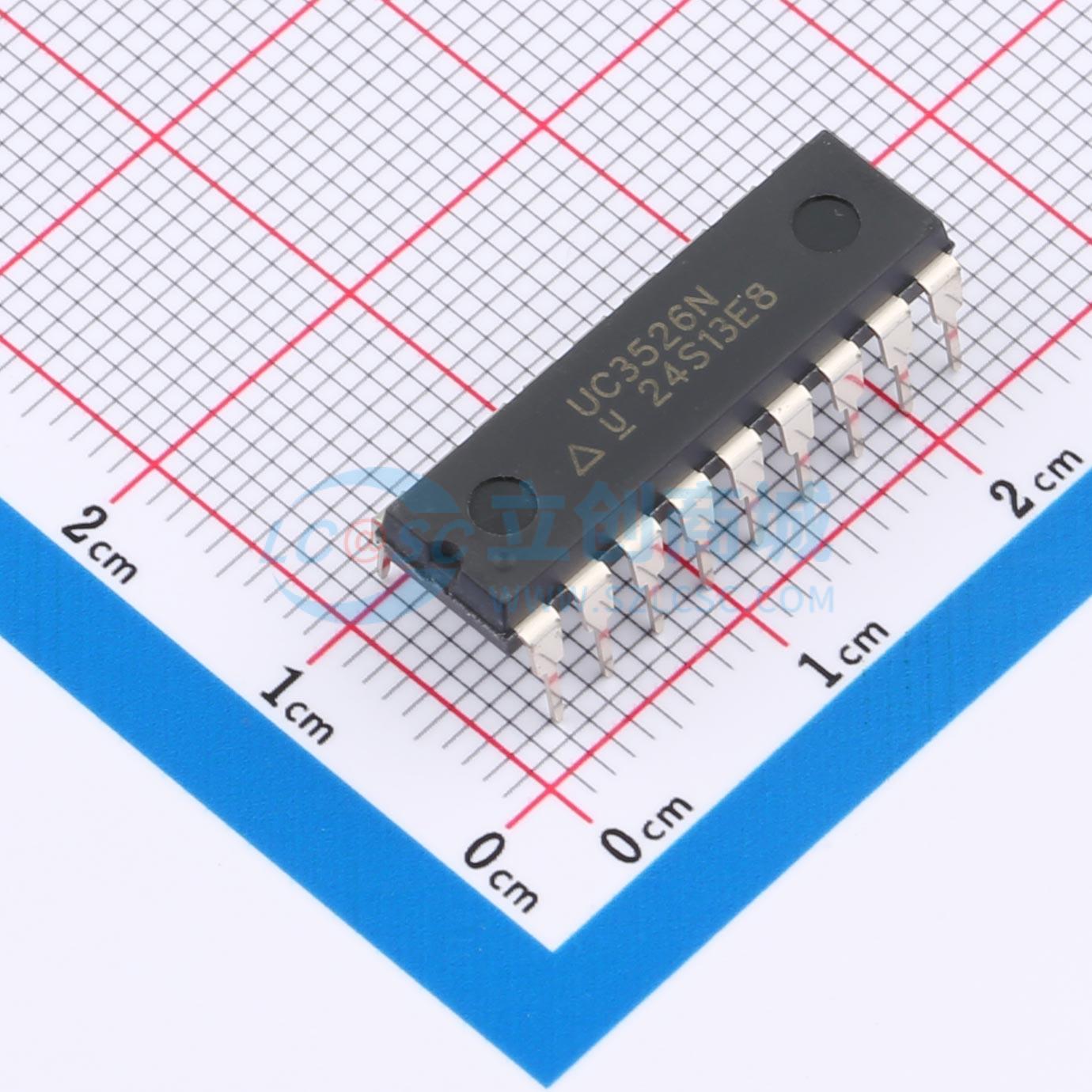

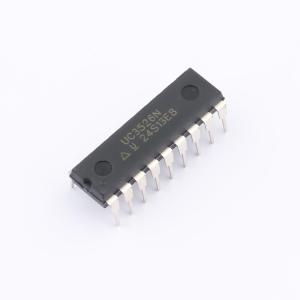

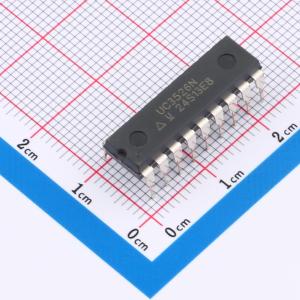

UC3526N
100mA 8V~35V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高性能单片脉宽调制器电路，适用于固定频率开关稳压器和其他功率控制应用。18引脚双列直插式封装内包含温度补偿电压基准、锯齿波振荡器、误差放大器、脉宽调制器、脉冲计量和设置逻辑以及两个低阻抗功率驱动器。还具备软启动和欠压锁定、数字电流限制、双脉冲抑制、单脉冲计量数据锁存、可调死区时间和对称校正输入等保护功能。为便于接口，所有数字控制端口与TTL和B系列CMOS兼容。低电平有效逻辑设计允许进行线或连接，以实现最大灵活性。该通用器件可用于实现单端或推挽式开关稳压器，包括无变压器和变压器耦合两种类型。
- 品牌名称
- TI(德州仪器)
- 商品型号
- UC3526N
- 商品编号
- C1529960
- 商品封装
- PDIP-18
- 包装方式
- 管装
- 商品毛重
- 2.215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 8V~35V | |
| 输出电压 | - | |
| 输出电流 | 100mA | |
| 开关频率 | 1Hz~400kHz | |
| 工作温度 | 0℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 推挽式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
8至35V工作电压
商品特性
- 5V参考电压，精度达±1%
- 1Hz至400kHz振荡器范围
- 双路100mA源/灌输出
- 数字式电流限制
- 双脉冲抑制
- 可编程死区时间
- 欠压锁定
- 单脉冲计量
- 可编程软启动
- 宽电流限制共模范围
- TTL/CMOS兼容逻辑端口，保证6单元同步的对称校正能力
