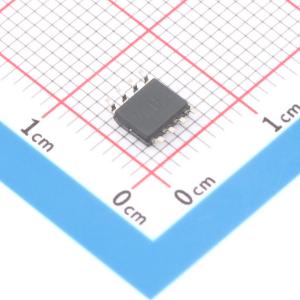

温馨提醒：图片仅供参考，商品以实物为准
UC2573D
降压型 4.75V~30V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款降压脉冲宽度调制器，可降低并调节正输入电压。该芯片针对采用外部 PMOS 开关的单电感降压开关转换器进行了优化。其框图包括精密基准、配置用于电压模式操作的误差放大器、振荡器、带锁存逻辑的 PWM 比较器和 0.5A 峰值栅极驱动器。包含欠压锁定电路，以确保在任何开关活动发生之前有足够的输入电源电压，并具有逐脉冲电流限制。可以感测输入电流并将其限制在用户确定的最大值。此外，睡眠比较器与欠压锁定电路相连，当输入电压低于欠压锁定阈值时，芯片将关闭，从而将电源电流降至仅 50μA，使其非常适合电池供电的应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- UC2573D
- 商品编号
- C1530003
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~30V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 100kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 50uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
- 简单的单电感降压PWM降压电压调节
- 驱动外部PMOS开关
- 包含欠压锁定（UVLO）电路
- 具备逐脉冲电流限制功能
- 睡眠模式电流低至50μA
- UC3573是一款降压脉冲宽度调制器，可降低并调节正输入电压。该芯片针对采用外部PMOS开关的单电感降压开关转换器进行了优化。其框图包含一个精密基准源、一个配置用于电压模式操作的误差放大器、一个振荡器、一个带锁存逻辑的PWM比较器以及一个0.5A峰值栅极驱动器。UC3573包含一个欠压锁定（UVLO）电路，以确保在任何开关动作发生之前有足够的输入电源电压，还具备逐脉冲电流限制功能。可以检测输入电流并将其限制在用户确定的最大值。此外，一个睡眠比较器与欠压锁定（UVLO）电路相连，当输入电压低于欠压锁定（UVLO）阈值时，该电路会关闭芯片。这将电源电流降至仅50μA，使UC3573非常适合电池供电应用。
