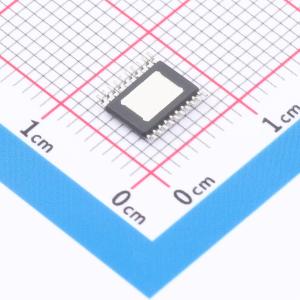

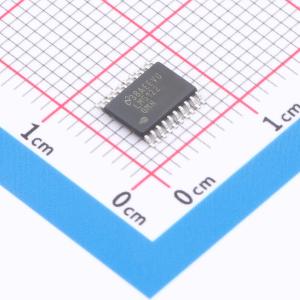

LM5122QMH/NOPB
具有多相功能的宽输入同步升压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5122-Q1 具有多相位的汽车类 3V 至 65V 宽输入电压、电流模式同步升压控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5122QMH/NOPB
- 商品编号
- C1529958
- 商品封装
- HTSSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 4.5V~65V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 400kHz~500kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LM5122 是一款具有多相功能的同步升压控制器，适用于高效同步升压稳压器优化。控制方法基于峰值电流模式控制。电流模式控制可提供固有线路前馈、逐周期电流限制和简便的环路补偿。 开关频率可编程至高达1MHz。通过两个支持自适应死区时间控制的稳健耐用型N通道MOSFET栅极驱动器来实现更高效率。一个用户可选的二极管仿真模式还支持非连续模式运行，从而提高轻负载条件下的效率。 一个内部电荷泵可实现高侧同步开关的100%占空比（旁路运行）。一个180°相移时钟输出可实现简单的多相位交错配置。其他功能包括热关断、频率同步、间断模式电流限制和可调线路欠压锁定。
商品特性
- 具有符合AEC - Q100标准的下列结果：
- 器件温度1级：-40°C至+125°C的环境运行温度范围
- 器件HBM ESD分类等级2
- 器件组件充电模式(CDM) ESD分类等级C6
- 最大输入电压：65V
- 最小输入电压：3V（启动时为4.5V）
- 输出电压高达100V旁路 (VOUT = VIN) 运行
- 1.2V基准电压，精度为±1%
- 自由运行和同步开关频率最高可达1MHz
- 峰值电流模式控制
- 稳健耐用的3A集成栅极驱动器
- 自适应死区时间控制
- 可选二极管仿真模式
- 可编程逐周期电流限制
- 间断模式过载保护
- 可编程线路欠压锁定(UVLO)
- 可编程软启动
- 热关断保护
- 低关断静态电流：9μA
- 可编程斜率补偿
- 可编程跳周期模式可减少待机功耗
- 允许使用外部VCC电源
- 电感器分布式直流电阻(DCR)电流感应功能
- 多相功能
- 热增强型20引脚HTSSOP
- 使用LM5122并借助WEBENCH电源设计器创建定制设计方案
应用领域
- 12V、24V和48V电源系统
- 汽车起停
- 音频电源
- 大电流升压电源
