温馨提醒：图片仅供参考，商品以实物为准

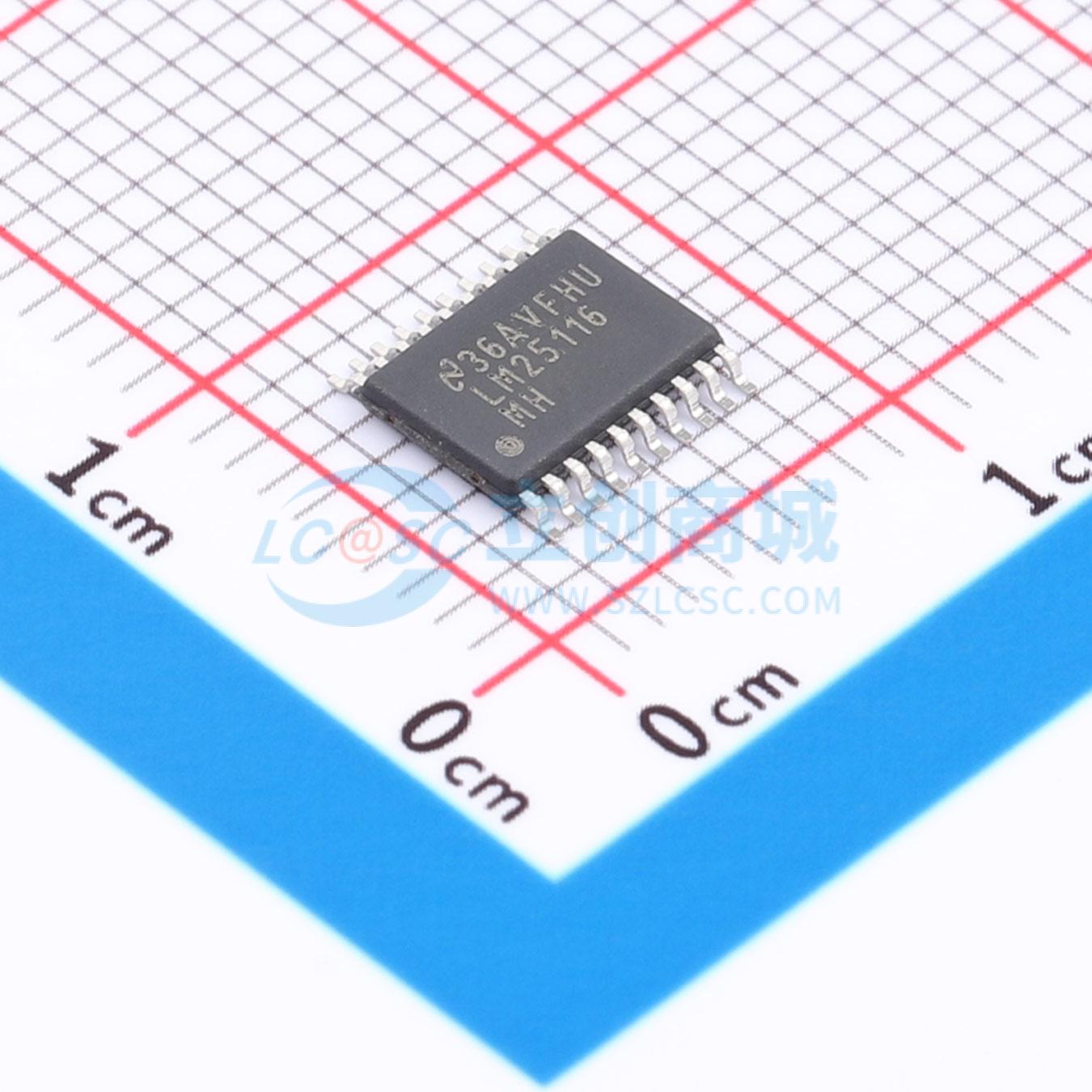

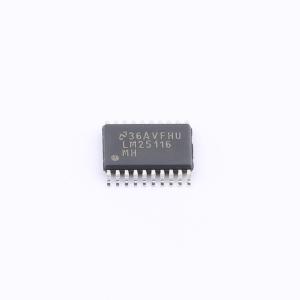

LM25116MH/NOPB

宽范围同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM25116 是一款宽范围同步降压控制器,适用于从高电压或变化范围较大的输入电源进行降压调节。该控制器支持自由运行或同步操作,最高频率可达 1MHz。它具有低关断电流、标准或逻辑电平 MOSFET 驱动、强大的峰值门驱动、可编程输出电压、精密电压参考、可编程电流限制、可编程软启动、可编程线路欠压锁定等功能。该控制器还支持可选的二极管仿真模式,以提高轻负载条件下的效率。
品牌名称: TI(德州仪器)
商品型号: LM25116MH/NOPB
商品编号: C1529921
商品封装: HTSSOP-20-EP
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

模拟峰值电流模式

宽工作范围（高达42 V）
低静态电流关断（<10 μA），驱动标准或逻辑电平MOSFET
强大的3.5-A峰值栅极驱动
自由运行或同步操作，最高可达1 MHz
可选的二极管模拟模式
可编程输出电压从1.215 V到36 V
精密1.5%电压基准
可编程电流限制
可编程软启动
可编程线路欠压锁定
自动切换到外部偏置电源
20引脚HTSSOP外露焊盘热关断

LM25116是一款用于高压或宽输入电压变化的降压控制器。控制方法基于使用模拟电流斜坡的电流模式控制。电流模式控制提供了固有的线路前馈、逐周期电流限制和易于环路补偿。使用模拟控制斜坡减少了脉冲宽度调制电路对噪声的敏感性，允许可靠地控制在高输入电压应用中所需的非常小的占空比。工作频率可编程从50 kHz到1 MHz。LM25116通过自适应死区时间控制驱动外部高侧和低侧NMOS功率开关。用户可选择的二极管模拟模式可在轻负载条件下实现不连续模式操作，以提高效率。低静态电流关断功能可以禁用控制器，并使总输入电流消耗低于10 μA。其他特性包括高压偏置调节器、自动切换到外部偏置以提高效率、热关断、频率同步、逐周期电流限制和可调线路欠压锁定。采用20引脚HTSSOP封装，具有外露裸片附着焊盘，有助于散热。

应用领域

汽车信息娱乐系统
工业直流电机驱动器
汽车USB适配器
电信服务器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~42V
	输出电压	-
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
