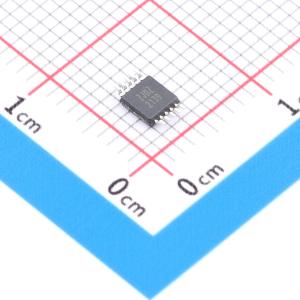

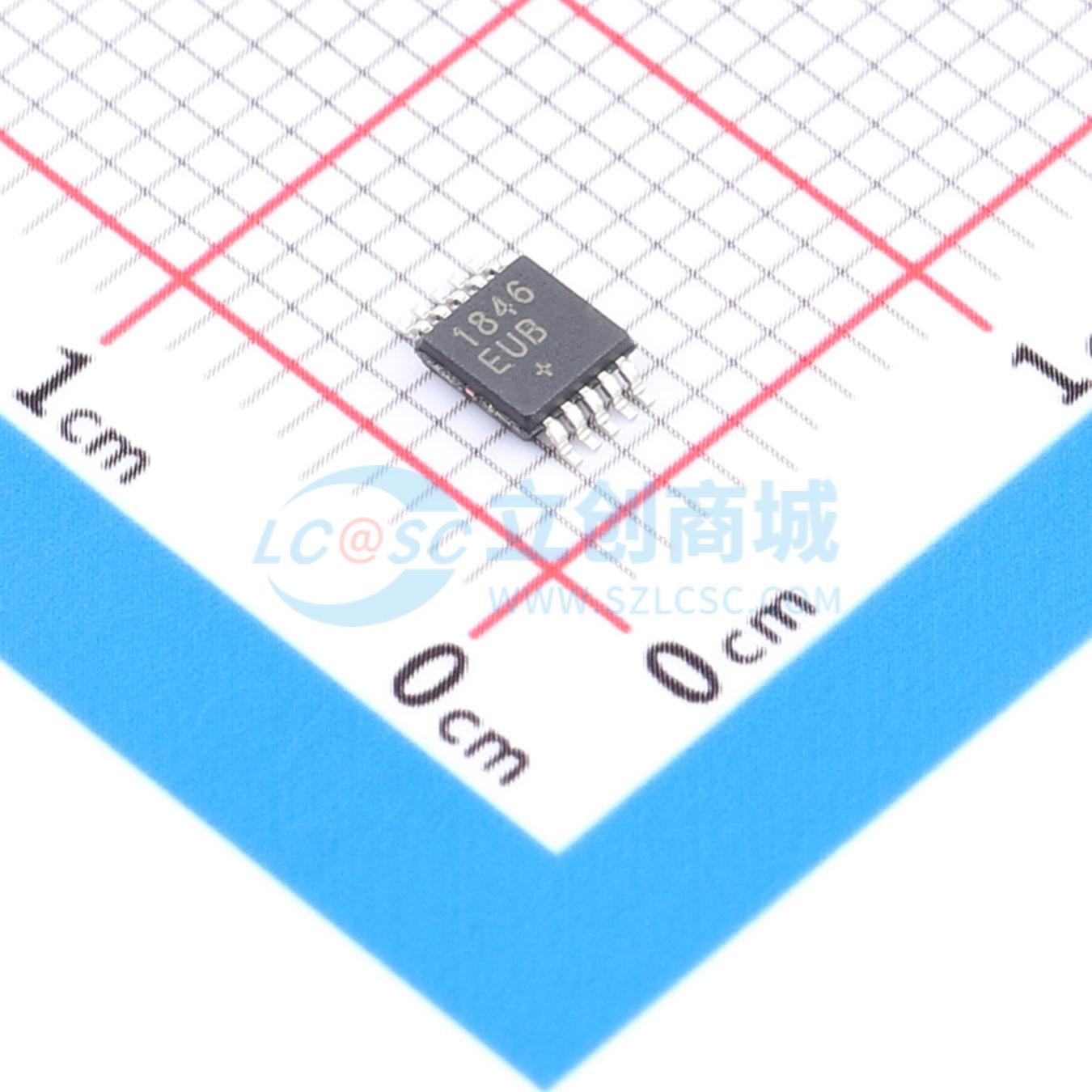

MAX1846EUB+
高效率、电流模式、反相PWM控制器
- 商品型号
- MAX1846EUB+
- 商品编号
- C1529933
- 商品封装
- MSOP-10
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 3V~16.5V | |
| 开关频率 | 500kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃@(TA) | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反激式 |
商品概述
MAx1846/MAx1847 高效PWM反相控制器允许设计者为电信和网络应用实现紧凑、低噪声的负输出DC-DC转换器。这两种器件的工作输入电压范围为+3V至+16.5V，并可生成-500mV至-200V的输出。为了最小化开关噪声，两种器件都采用了电流模式、恒定频率的PWM控制方案。通过一个电阻可以将工作频率设置在100kHz到500kHz之间。
MAx1846采用超紧凑的10引脚μMAx封装。高频工作、与陶瓷电容兼容以及无需变压器的反相拓扑结构使得设计非常紧凑。与电解电容兼容以及能够低至100kHz工作的灵活性让用户能够降低外部元件的成本。高电流输出驱动器设计用于驱动P沟道MOSFET，使转换器能够提供高达30W的功率。
MAx1847具备时钟同步和关断功能。MAx1847还可以配置为使用N沟道MOSFET和变压器作为反激控制器，以提供高达70W的功率。MAx1847采用16引脚QSOP封装。
电流模式控制简化了补偿并提供了良好的瞬态响应。通过低端电流检测实现了精确的电流模式控制和过流保护。
应用领域
- 移动基站
- 网络设备
- 光网络设备
- SLIC电源供应
- CO DSL线路驱动器电源供应
- 工业电源供应器
- 服务器
- VOIP电源供应器
