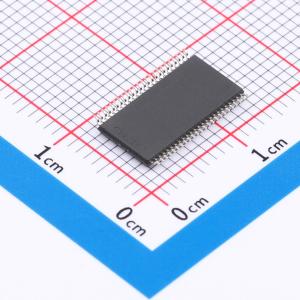

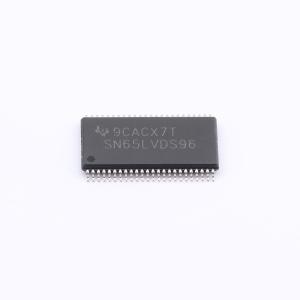

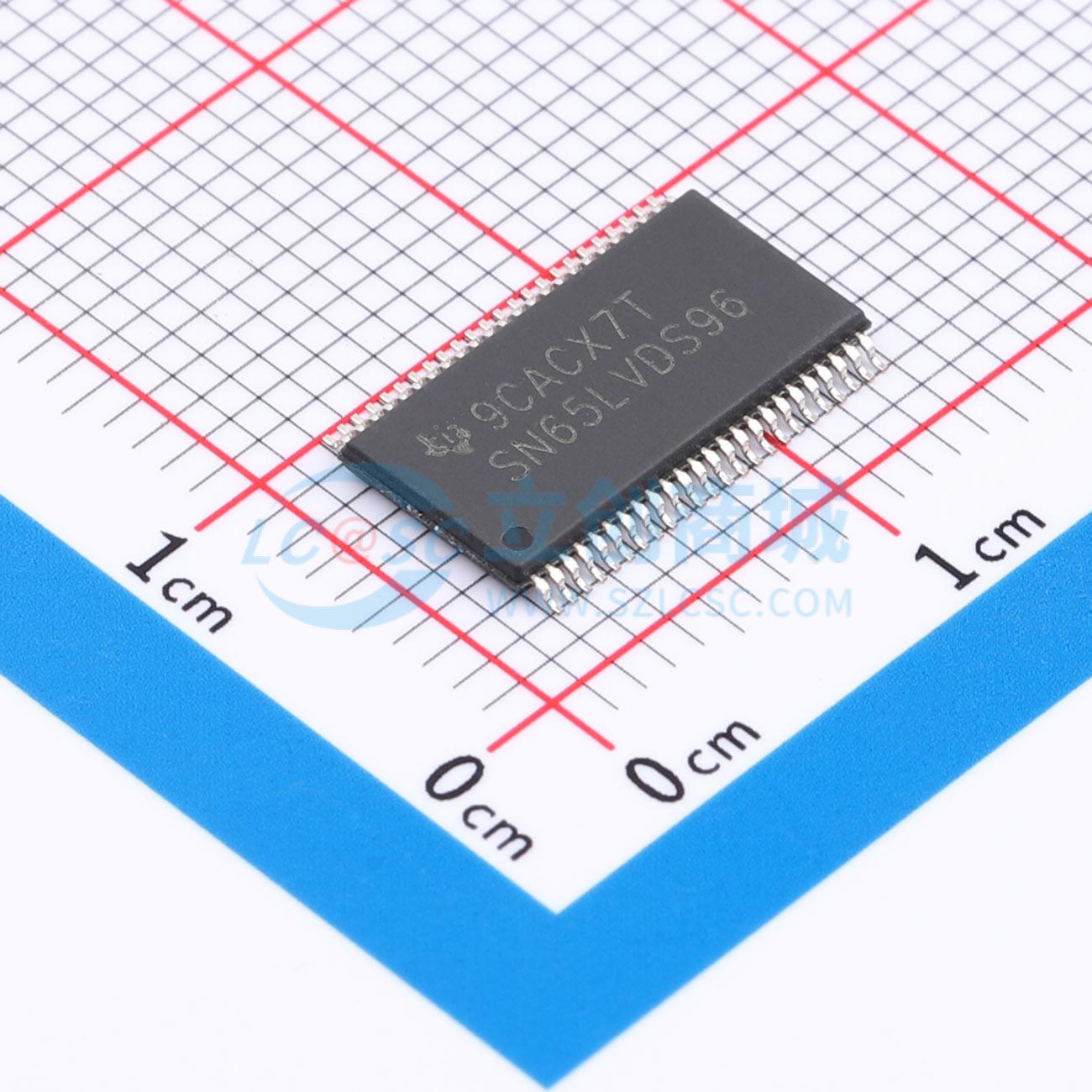

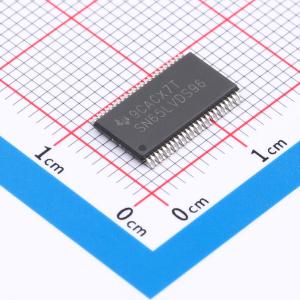

SN65LVDS96DGG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN65LVDS96 Serdes（串行器/解串器）接收器
品牌名称: TI(德州仪器)
商品型号: SN65LVDS96DGG
商品编号: C1522520
商品封装: TSSOP-48-6.1mm
包装方式: 管装
商品毛重: 0.001克(g)

商品概述

SN65LVDS96 LVDS 串行器/解串器接收器包含三个串行输入7位并行输出移位寄存器、一个7倍时钟合成器以及四个低压差分信号（LVDS）线接收器，集成于单一集成电路中。这些功能允许从兼容的发射器（如SN65LVDS95）通过四对平衡导线接收同步数据，并扩展为21位单端LVTTL同步数据，传输速率较低。

在接收时，高速LVDS数据以LVDS输入时钟（CLKIN）七倍的速率被接收并加载到寄存器中。然后，数据以CLKIN的速率卸载到21位宽的LVTTL并行总线上。锁相环时钟合成器电路生成7倍时钟用于内部时钟，并生成一个输出时钟用于扩展数据。SN65LVDS96在输出时钟（CLKOUT）的上升沿呈现有效数据。

SN65LVDS96只需要四个线端接电阻用于差分输入，几乎不需要控制。数据总线在发射器输入端和接收器输出端看起来是一样的，数据传输对用户是透明的。唯一的用户干预可能是使用关断/清除（SHTDN）低电平输入来抑制时钟并关闭LVDS接收器以降低功耗。此信号上的低电平会将所有内部寄存器清零。

商品特性

最高可达1.428 Gbit/s吞吐量的3:21数据通道压缩，适用于具有极低电磁干扰的点对点子系统通信
3个数据通道和时钟低压差分输入通道以及21个数据和时钟低压TTL输出通道
单3.3V电源供电，功耗典型值为250mW
5V耐受SHTDN输入
上升沿时钟触发输出
总线引脚可承受4kV HBM ESD
采用终端间距为20密耳的薄型小外形封装
禁用时功耗<1mW
宽相位锁定输入频率范围20MHz至68MHz
PLL输入无需外部组件
满足或超过ANSI EIA/TIA-644标准的要求
工业温度认证-40°C至85°C
替代DS90CR216

应用领域

16位总线扩展
带奇偶校验的16位总线扩展
低成本虚拟背板收发器

优惠活动

购买数量

(40个/管，最小起订量 1 个)

个

起订量：1 个40个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	串行器/解串器
	类型	解串器
	数据速率	-

	属性	参数值
	时钟频率(fc)	68MHz
	工作电压	3.3V
	工作温度	-40℃~+85℃
