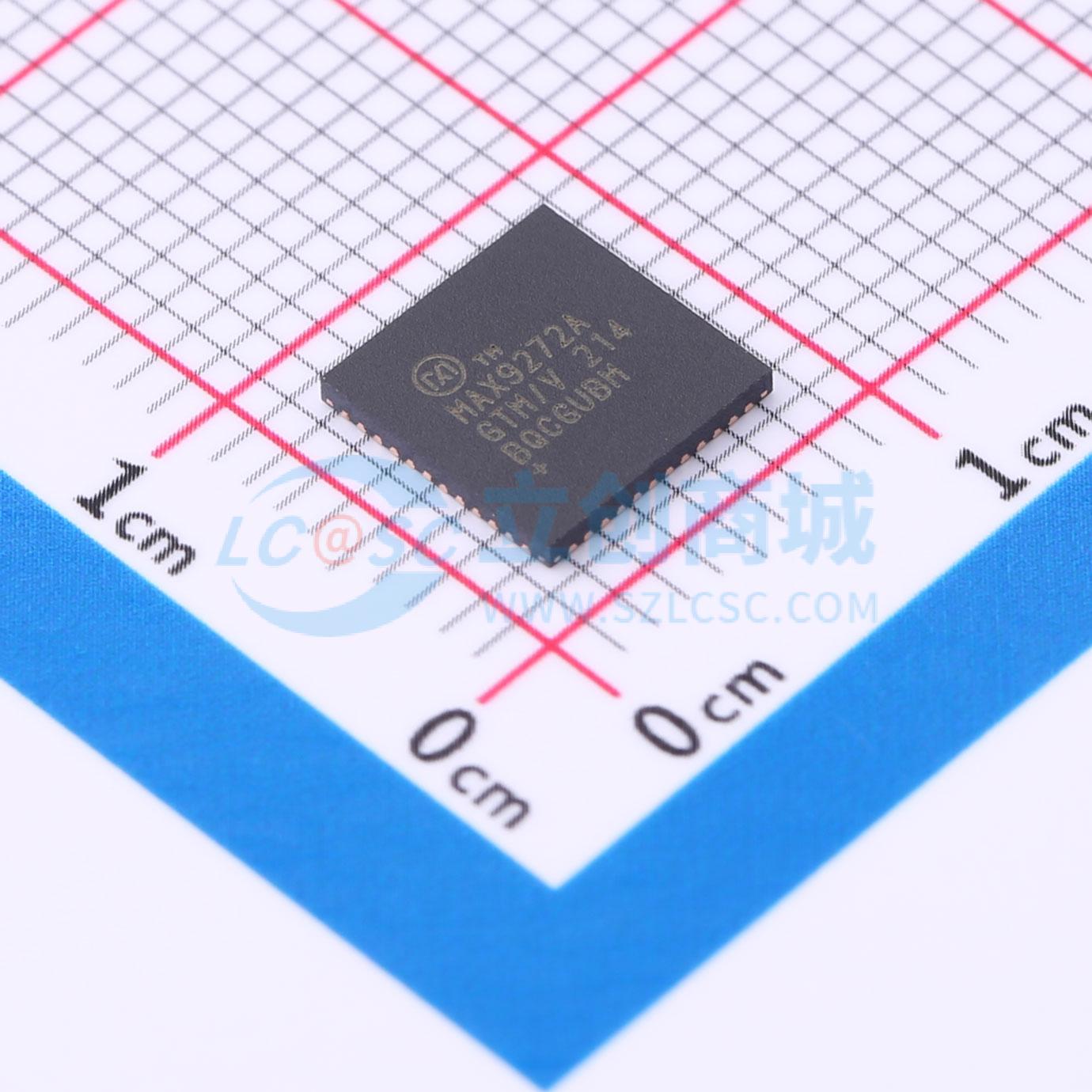

温馨提醒：图片仅供参考，商品以实物为准

MAX9272AGTM/V+

28位GMSL解串器，适用于同轴或STP电缆

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX9272A紧凑型解串器设计用于通过50Ω同轴或100Ω屏蔽双绞线与GMSL串行器接口。它支持低至50Ω同轴电缆和FAKRA连接器或100Ω STP电缆。该设备与MAX9271或MAX9273串行器配对。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX9272AGTM/V+
商品编号: C1522522
商品封装: TQFN-48-EP(7x7)
包装方式: 托盘
商品毛重: 0.23克(g)

商品概述

MAX9272A紧凑型解串器旨在通过50Ω同轴电缆或100Ω屏蔽双绞线（STP）电缆与GMSL串行器连接。该器件可与MAX9271或MAX9273串行器配对使用。并行输出可编程为单输出或双输出。双输出在每个像素时钟周期输出半个并行字。双输出可与具备双输入功能的GMSL串行器配合使用。该器件具备一个嵌入式控制通道，其工作速率为9.6kbps至1Mbps。通过控制通道，微控制器（μC）可随时对串行器/解串器和外设寄存器进行编程，不受视频时序的影响。该器件还提供两个可编程GPIO端口和一个连续采样的GPI输入。为配合更长的电缆使用，该器件配备了可编程均衡器。并行输出支持可编程扩频功能。串行输入符合ISO 10605和IEC 61000 - 4 - 2 ESD标准。核心电源电压范围为1.7V至1.9V，I/O电源电压范围为1.7V至3.6V。该器件采用48引脚（7mm×7mm）TQFN - EP封装，引脚间距为0.5mm，工作温度范围为 - 40℃至 + 105℃。

商品特性

可与低成本50Ω同轴电缆和FAKRA连接器或100Ω STP配合使用
错误检测/纠正功能
I2C到I2C模式下，具备时钟拉伸能力的9.6kbps至1Mbps控制通道
同类产品中最佳的电源电流：90mA（最大值）
适用于百万像素相机的双速率时钟
电缆均衡功能支持全速运行15m电缆
适用于百万像素相机的高速数据解串功能
单输出或双输出时串行比特率高达1.5Gbps：时钟频率为6.25MHz至100MHz
多种控制通道模式，增强系统灵活性
UART到UART或UART到I2C模式下，9.6kbps至1Mbps控制通道
降低EMI和屏蔽要求
输入可编程范围为100mV至500mV
单端输入或50mV至400mV差分输入
并行输出的可编程扩频功能可降低EMI
跟踪串行输入的扩频
具备用于相机上电和验证的外设功能
内置PRBS检查器，用于串行链路的误码率测试
两个GPIO端口
专用“上下”GPI，用于相机帧同步触发及其他用途
支持远程/本地从睡眠模式唤醒
满足严苛的汽车和工业要求
工作温度范围为 - 40℃至 + 105℃
±10kV接触和±15kV空气IEC 61000 - 4 - 2 ESD保护
±10kV接触和±30kV空气ISO 10605 ESD保护

应用领域

汽车摄像头系统
非常适合摄像头应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(43个/托盘，最小起订量 1 个)

个

起订量：1 个43个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	串行器/解串器
	类型	解串器
	数据速率	-

	属性	参数值
	时钟频率(fc)	-
	工作电压	-
	工作温度	-40℃~+105℃
