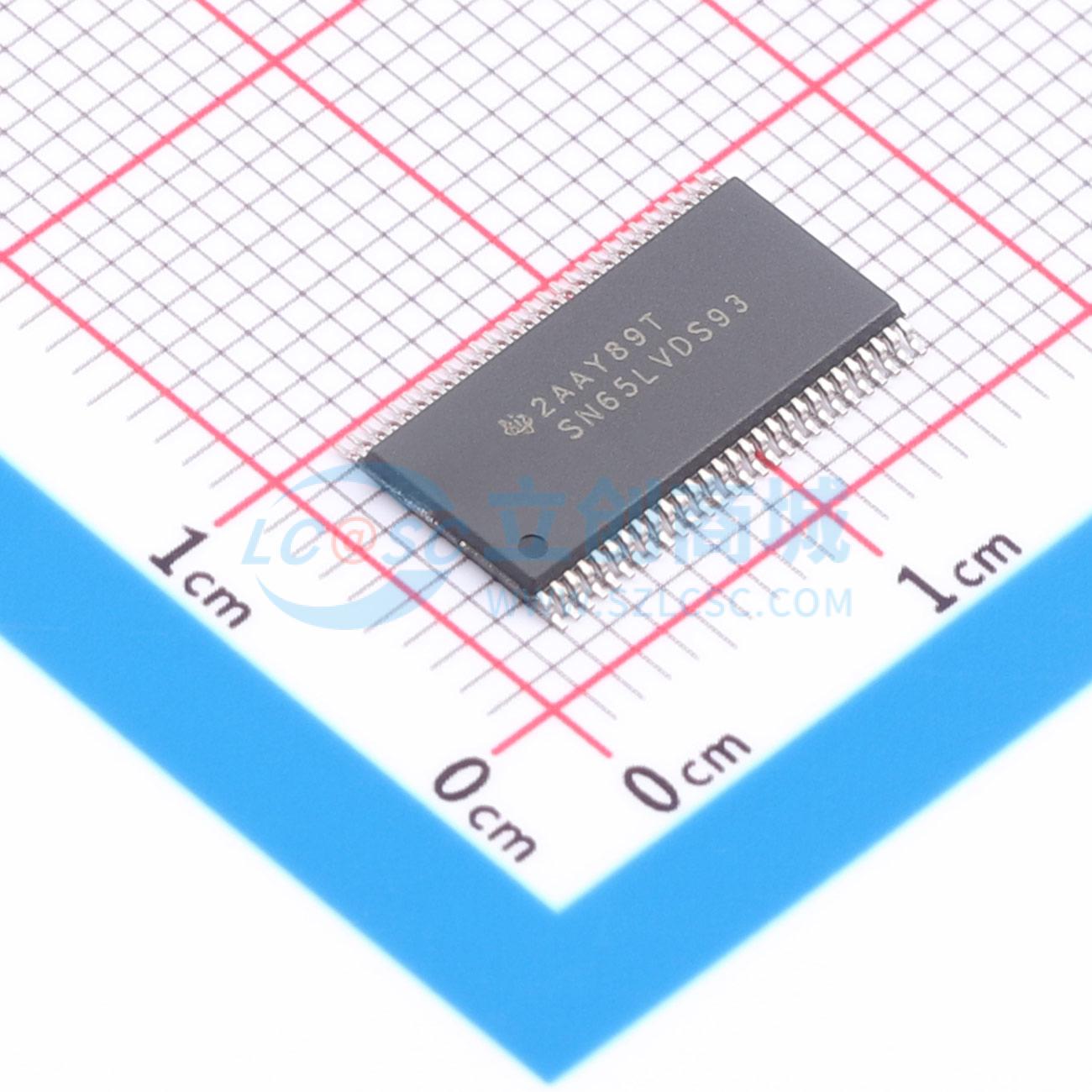

SN65LVDS93DGG实物图

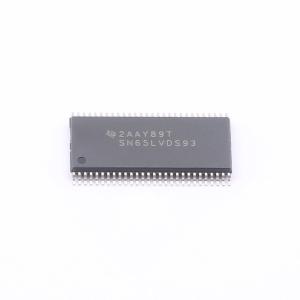

  • SN65LVDS93DGG商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN65LVDS93DGG

SN65LVDS93DGG

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
SN65LVDS93 20MHz - 68MHz LVDS 串行器/解串器变送器
品牌名称
TI(德州仪器)
商品型号
SN65LVDS93DGG
商品编号
C1522572
商品封装
TSSOP-56-6.1mm​
包装方式
管装
商品毛重
0.001克(g)

商品参数

属性参数值
商品目录串行器/解串器
类型串行器
数据速率1.904Gbps
时钟频率(fc)68MHz
工作电压3.3V~3.6V
属性参数值
工作温度-40℃~+85℃
通道数4
每通道并行位数7
输入LVTTL

商品概述

SN65LVDS93 LVDS 串行器/解串器(serdes)发射器包含四个7位并行加载串行输出移位寄存器、一个7倍时钟合成器以及五个低电压差分信号(LVDS)驱动器,集成在一个单一集成电路中。这些功能允许28位单端LVTTL数据通过五对平衡导体同步传输,并由兼容的接收器(如SN65LVDS94)接收。

在传输过程中,数据位D0到D27会在输入时钟信号(CLKIN)的边沿被加载到寄存器中。可以通过时钟选择(CLKSEL)引脚选择时钟的上升沿或下降沿。CLKIN的频率被乘以七倍后用于以7位片的形式串行卸载数据寄存器。四路串行流和一个相位锁定时钟(CLKOUT)随后输出给LVDS输出驱动器。CLKOUT的频率与输入时钟CLKIN相同。

SN65LVDS93不需要外部组件,几乎不需要控制。数据总线在发射器的输入端和接收器的输出端看起来是相同的,数据传输对于用户来说是透明的。唯一的用户干预是通过向CLKSEL输入高电平来选择时钟上升沿,或者通过输入低电平来选择下降沿,以及可能使用关断/清除(SHTDN)。SHTDN是一个低电平有效的输入,用于禁止时钟并关闭LVDS输出驱动器以降低功耗。此信号上的低电平会清除所有内部寄存器。

应用领域

  • 16位总线扩展
  • 带奇偶校验的16位总线扩展
  • 低成本虚拟背板收发器
