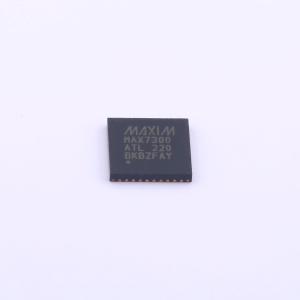

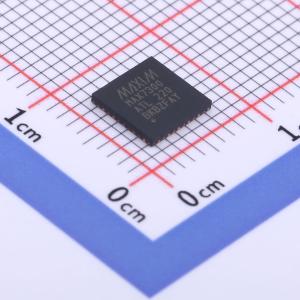

温馨提醒：图片仅供参考，商品以实物为准
MAX7300ATL+
2线接口, 2.5V至5.5V, 20端口或28端口I/O扩展器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 紧凑型、串行接口、I/O扩展器，提供多达28个端口。工作电压范围为2.5V至5.5V，温度范围为-40°C至+125°C。
- 商品型号
- MAX7300ATL+
- 商品编号
- C1522599
- 商品封装
- TQFN-40-EP(6x6)
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C | |
| I/O数量 | 28 | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | 推挽式 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 灌电流(IOL) | 18mA | |
| 拉电流(IOH) | 4.5mA | |
| 时钟频率(fc) | 400kHz | |
| 工作温度 | -40℃~+125℃ |
商品概述
MAx7300紧凑型串行接口I/O扩展外设为微处理器提供多达28个端口。每个端口可单独用户配置为逻辑输入或逻辑输出。每个端口可配置为能够下沉10mA和源4.5mA的推挽逻辑输出，或具有可选内部上拉的施密特触发逻辑输入。七个端口具有可配置的跃变检测逻辑，该逻辑在端口逻辑电平变化时产生中断。MAx7300通过I2C兼容的2线串行接口进行控制，并使用四级逻辑，仅通过两个选择引脚允许16个I2C地址。MAx7300AAx和MAx7300ATL具有28个端口，分别采用36引脚SSOP和40引脚TQFN封装。MAx7300AAI和MAx7330ATI具有20个端口，并采用28引脚SSOP和TQFN封装。
应用领域
- 白色家电系统监控
- 工业控制器
