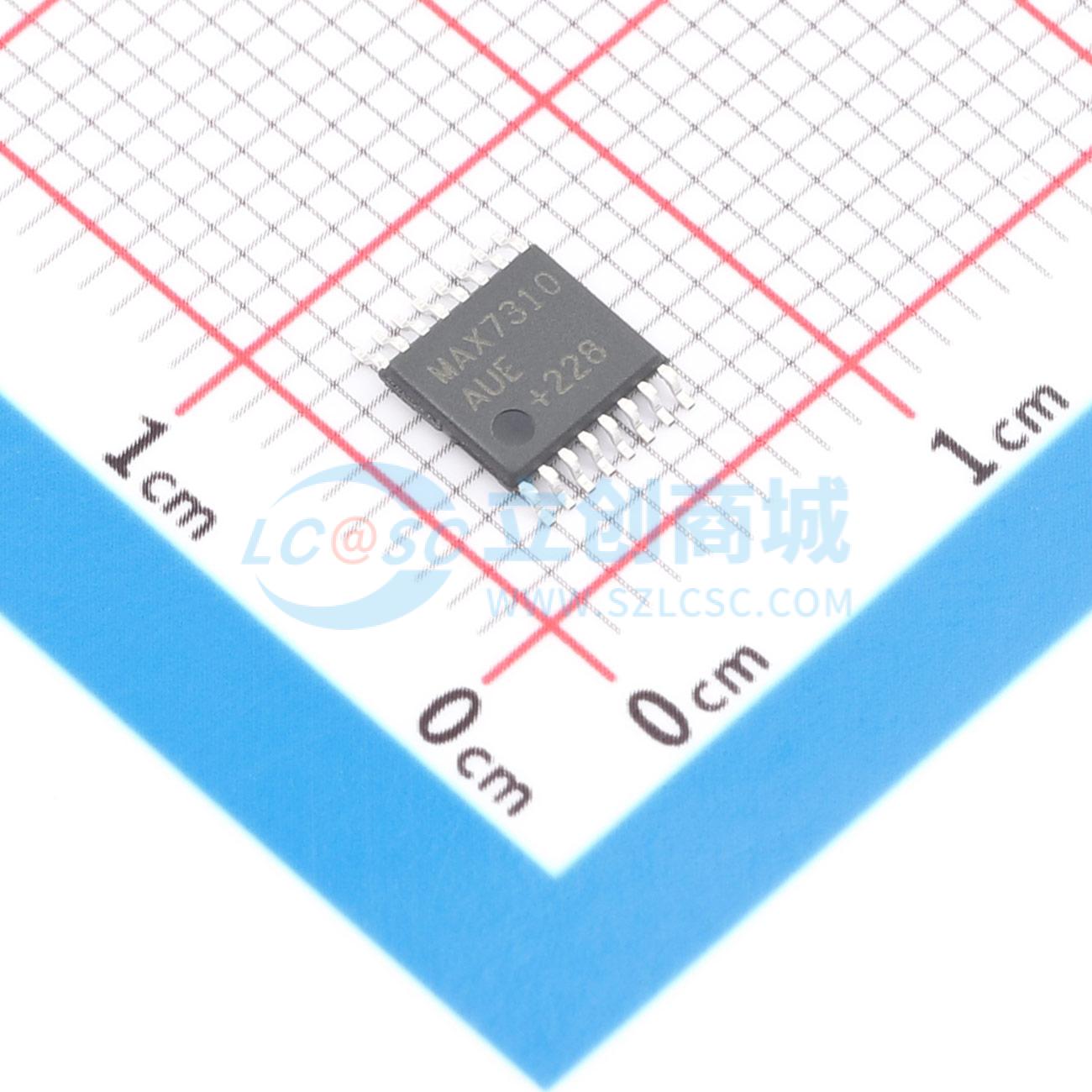

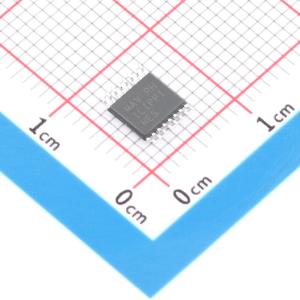

温馨提醒：图片仅供参考，商品以实物为准

MAX7310AUE+

2线接口8位I/O端口扩展器带复位功能

描述: 提供8位并行输入/输出端口扩展，兼容SMBus和I2C应用。包含输入端口寄存器、输出端口寄存器、极性反转寄存器、配置寄存器、总线超时寄存器和SMBus/I2C兼容串行接口。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX7310AUE+
商品编号: C1522605
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

MAX7310为兼容SMBus和I2C的应用提供8位并行输入/输出端口扩展。MAX7310由输入端口寄存器、输出端口寄存器、极性反转寄存器、配置寄存器、总线超时寄存器和兼容SMBus/I2C的串行接口组成。系统主机可通过写入高电平有效的极性反转寄存器来反转MAX7310的输入数据。系统主机可通过写入总线超时寄存器来启用或禁用总线超时功能。八个I/O端口中的任何一个都可配置为输入或输出。低电平有效的复位输入将八个I/O设置为输入。三个地址选择引脚可配置56个从机ID地址中的一个。 MAX7310提供16引脚薄型QFN、TSSOP和QSOP封装，工作温度范围为-40℃至+125℃的汽车级温度范围。 MAX7310通用输入/输出（GPIO）外设通过兼容I2C的串行接口控制，最多可提供八个I/O端口。MAX7310由输入端口寄存器、输出端口寄存器、极性反转寄存器、配置寄存器和总线超时寄存器组成。低电平有效的复位输入将八条I/O线设置为输入。三个从机ID地址选择引脚（AD0、AD1和AD2）可选择56个从机ID地址中的一个。

商品特性

400kHz两线接口
2.3V至5.5V工作电压
低待机电流（典型值7.7μA）
总线超时功能，确保无锁定运行
56个从机ID地址
极性反转
八个I/O引脚，上电默认设置为输入
I/O0上的5V耐压开漏输出
4mm x 4mm、0.8mm薄型QFN封装
-40℃至+125℃工作温度范围

应用领域

服务器
RAID系统
工业控制
医疗设备
仪器仪表、测试测量

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(96个/管，最小起订量 1056 个)

个

起订量：1056 个96个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C；SMBus
	I/O数量	8
	是否有中断输出	无中断输出
	输出类型	-

	属性	参数值
	工作电压	2.3V~5.5V
	灌电流(IOL)	-
	拉电流(IOH)	-
	时钟频率(fc)	400kHz
	工作温度	-40℃~+125℃
