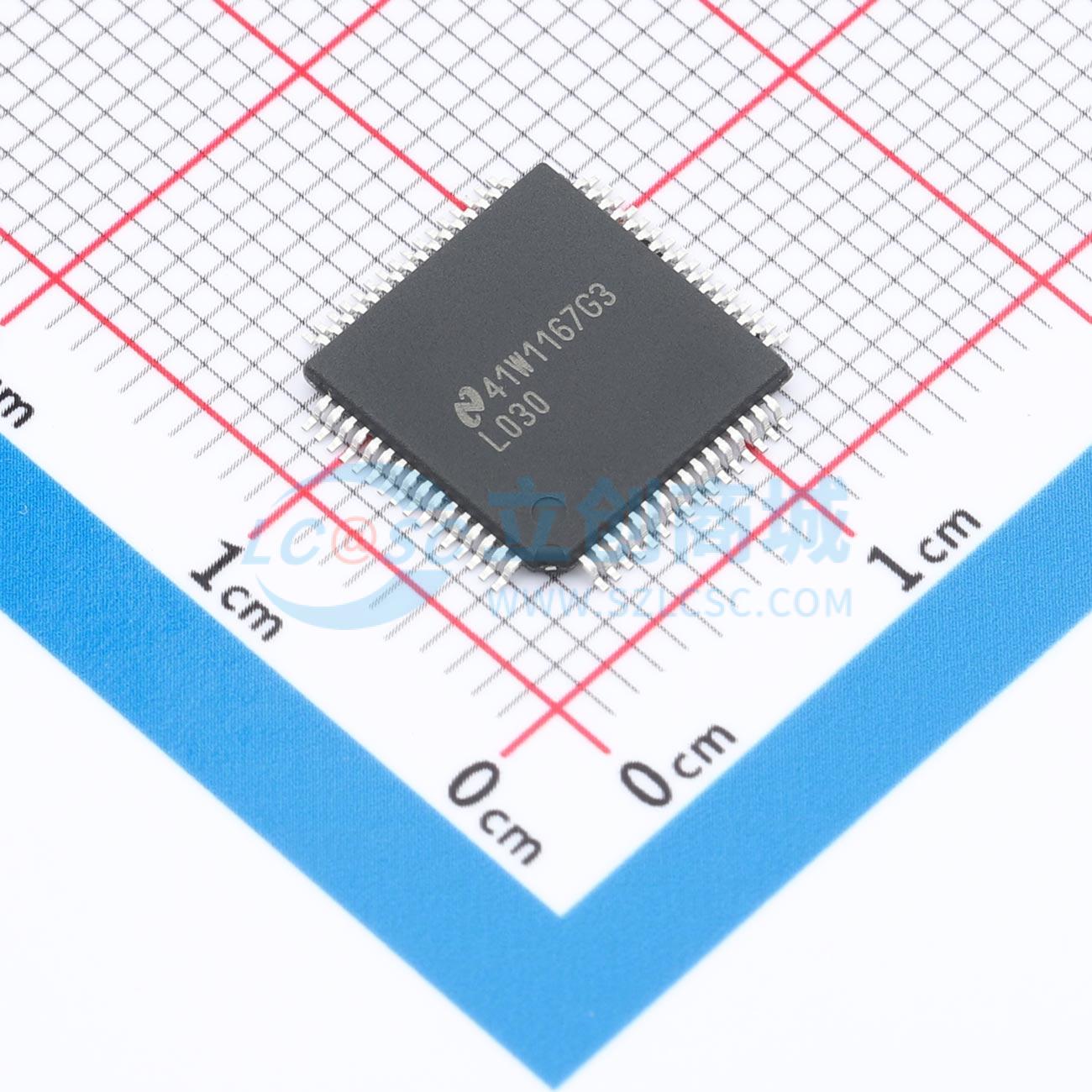

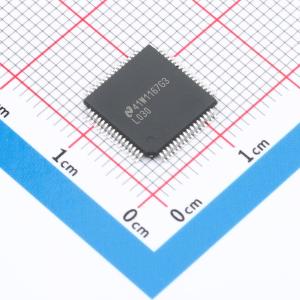

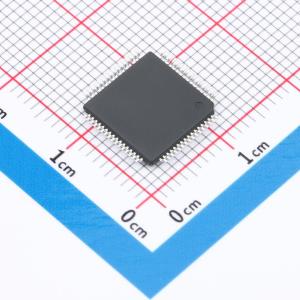

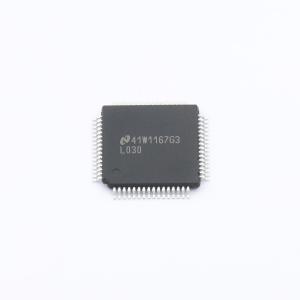

LMH0030VS/NOPB
LMH0030 SMPTE292M/259M 数字视频串行器带视频和辅助数据FIFO及集成电缆驱动器
- 描述
- SDTV/HDTV 并行到串行数字视频标准，支持270Mbps、360Mbps、540Mbps、1.4835Gbps 和1.485 Gbps SDV 数据速率，并具有自动检测功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH0030VS/NOPB
- 商品编号
- C1522574
- 商品封装
- TQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 串行器/解串器 | |
| 类型 | 串行器 | |
| 数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | - | |
| 工作电压 | - | |
| 工作温度 | 0℃~+70℃ |
商品概述
LMH0030 SMPTE 292M/259M 数字视频串行器，带有辅助数据FIFO和集成电缆驱动器，是一种单片集成电路，能够编码、串行化并传输符合SMPTE 125M和267M标准定义的10位宽分量视频以及SMPTE 260M, 274M, 295M和296M高清晰度20位宽分量视频标准的比特并行数字视频数据。LMH0030工作在SMPTE 259M串行数据速率270 Mbps、360 Mbps，SMPTE 344M串行数据速率540 Mbps，以及SMPTE 292M串行数据速率1483.5 Mbps和1.485 Gbps。串行数据时钟频率内部生成，不需要外部频率设置、调整或滤波组件。
LMH0030执行的功能包括：并行到串行的数据转换、SMPTE标准数据编码、NRZ到NRZI数据格式转换、串行数据时钟生成与串行数据编码、自动视频速率和格式检测、辅助数据包管理和插入、以及串行数据输出驱动。LMH0030具有根据SMPTE RP-165（标清）或SMPTE 292M（高清）自动生成和插入EDH/CRC字符和标志的电路。可选的LSB抖动功能防止病态模式生成。LMH0030独有的是其视频和辅助数据FIFO。视频FIFO允许为了视频定时目的将视频数据延迟0到4个并行数据时钟周期。辅助数据端口和片上FIFO及控制电路存储并将辅助标志、数据包和校验和插入辅助数据空间。LMH0030还具有独特的内置自测(BIST)和视频测试图案发生器(TPG)，支持SD和HD分量视频测试图案：参考黑电平、PLL和EQ病态模式以及4:3和16:9光栅格式下的NTSC和PAL标准的彩条。彩条图案特征选项包括色度和亮度过渡中的带宽限制编码。
LMH0030有一个多功能I/O端口，可以立即访问控制和配置设置。该端口可以被编程以提供对外部控制功能和指示器作为输入和输出的访问。因此设计者可以根据所需的应用定制LMH0030。在上电或复位命令后，LMH0030会自动配置为默认工作状态。输出驱动器、PLL和串行器的独立电源引脚提高了电源抑制比、输出抖动和噪声性能。
LMH0030的内部电路由+2.5V供电，I/O电路由+3.3V供电。功耗通常为430mW，在1.485 Gbps下包括两个75Ω交流耦合和反向匹配输出负载。该设备采用64引脚TQFP封装。
应用领域
- 标清电视/高清电视 并行到串行 数字视频接口用于：
- 视频相机
- 录像机
- 电致发光设备
- 数字视频路由器和切换器
- 数字视频处理和编辑设备
- 视频测试图案生成器和数字视频测试设备
- 视频信号发生器
