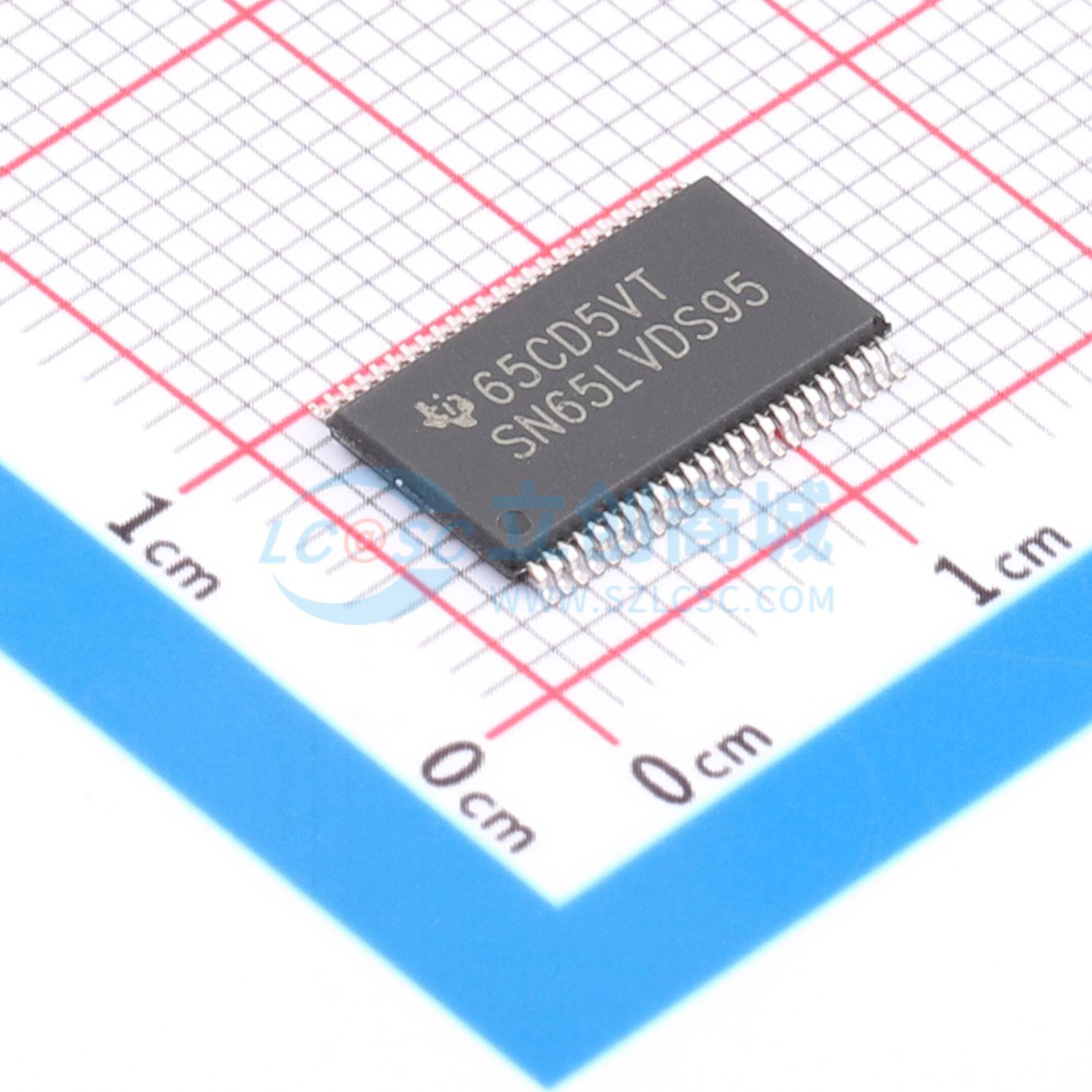

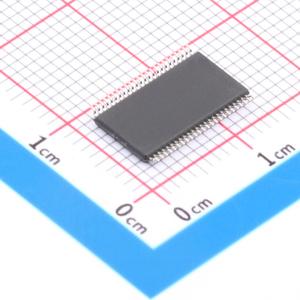

SN65LVDS95DGG

SN65LVDS95 LVDS 串行器/解串器发射器包含三个7位并行加载串行输出移位寄存器、一个7倍时钟合成器和四个低压差分信号（LVDS）线驱动器，集成在一个单片集成电路中。这些功能允许21位单端LVTTL数据通过4对平衡导体同步传输，以便被兼容的接收器（如SN65LVDS96）接收。

在传输过程中，数据位D0至D20在输入时钟信号（CLKIN）的上升沿被加载到SN65LVDS95的寄存器中。CLKIN的频率被乘以七倍，然后用于以7位为单位串行卸载数据寄存器。这三个串行流和一个相位锁定时钟（CLKOUT）随后输出给LVDS输出驱动器。CLKOUT的频率与输入时钟CLKIN相同。

SN65LVDS95不需要外部组件，也几乎不需要控制。数据总线在发射器的输入端和接收器的输出端看起来是一样的，数据传输对用户来说是透明的。唯一的用户干预可能是使用关断/清除（SHTDN）低电平有效输入来禁止时钟并关闭LVDS输出驱动器，以降低功耗。此信号上的低电平会将所有内部寄存器清零。

SN65LVDS95的工作环境温度范围为-40℃至85℃。

• 3:21 数据通道压缩，最高可达 1.428 Gigabits/s 吞吐量
• 适用于点对点子系统通信，具有极低的 EMI
• 21 个数据通道加上时钟输入（低压 TTL）和 3 个数据通道加上时钟输出（低压差分）
• 单 3.3-V 电源供电，典型功耗 250 mW
• 5-V 容忍的数据输入
• 'LVDS95 具有上升沿触发输入
• 总线引脚可承受 6-kV HBM ESD
• 封装在 20 密耳端子间距的薄型小外形封装中
• 禁用时消耗 <1 mW
• 宽相位锁定输入频率范围 20 MHz 至 68 MHz
• PLL 不需要外部组件
• 输入满足或超过 ANSI EIA/TIA-644 标准的要求
• 工业温度合格，TA = -40°C 至 85°C
• 可替代 National DS90CR215

• 16位总线扩展
• 带奇偶校验的16位总线扩展
• 低成本虚拟背板收发器
