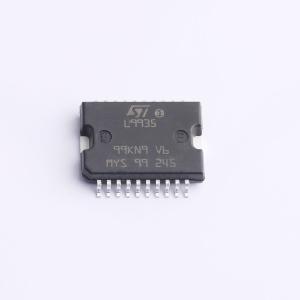

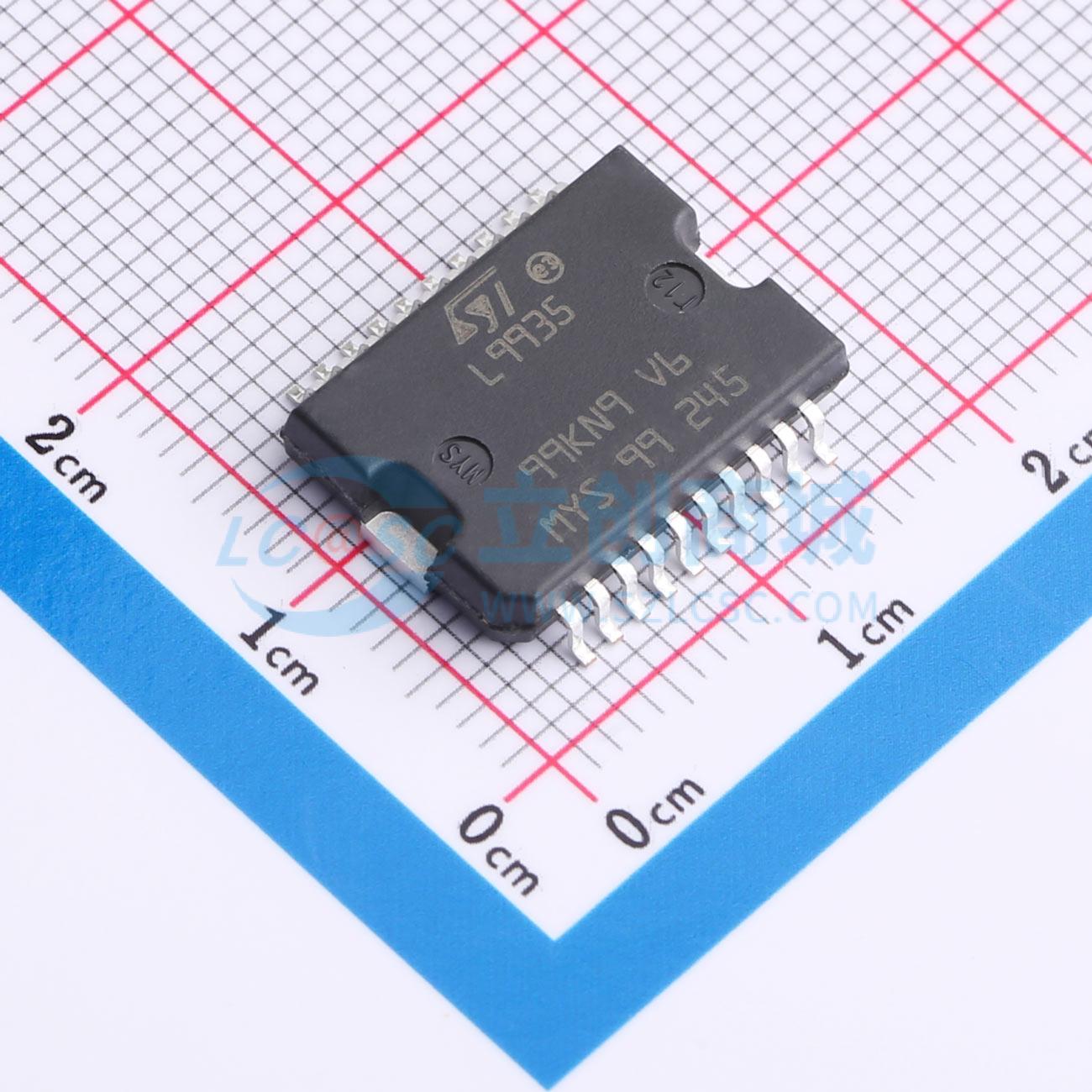

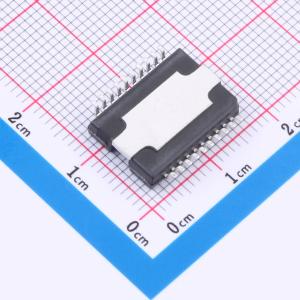

E-L9935013TR
1.2A 24V电机驱动芯片
- 描述
- L9935 是一款两相步进电机驱动电路，适用于驱动双极步进电机。该器件可通过串行接口（SPI）进行控制。设计一个具备完善保护功能的系统所需的所有保护机制（短路、过温、交叉导通等）均已集成
- 品牌名称
- ST(意法半导体)
- 商品型号
- E-L9935013TR
- 商品编号
- C1518715
- 商品封装
- PowerSO-20
- 包装方式
- 编带
- 商品毛重
- 2.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.5V~5.5V | |
| 电机驱动电压(Vm) | 8V~24V | |
| 输出电流 | 1.1A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 2；1 | |
| 接口类型 | SPI | |
| 集成开关 | 是 | |
| 导通电阻 | 800mΩ | |
| 工作温度 | 40℃~+150℃ |
商品概述
L9935是一款两相步进电机驱动电路，适用于驱动双极步进电机。 该器件可通过串行接口（SPI）进行控制。设计一个防护良好的系统所需的所有保护功能（短路、过温、交叉导通等）均已集成。
商品特性
- 2×1.1 A全桥输出
- 集成斩波电流调节功能
- 回扫期间功耗最小化
- 输出级具有可控的输出电压斜率，以减少电磁辐射
- 所有输出均具备短路保护功能
- 过载、空载和过温预报警错误标志
- 通道开启延迟，以降低峰值电流
- 最大工作电源电压24 V
- 待机功耗典型值为40 μA
- 串行接口（SPI）
交货周期
订货5-7个工作日购买数量
(600个/圆盘，最小起订量 600 个)个
起订量：600 个600个/圆盘
