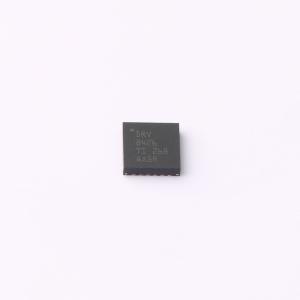

DRV8426RGER

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8426 具有集成电流检测功能和 1/256 微步进的 35V、1.5A 双极步进驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8426RGER
商品编号: C1518727

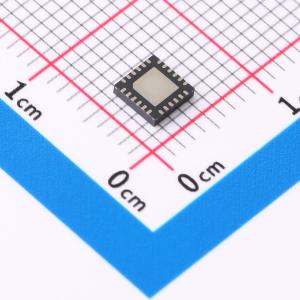

商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.41克(g)

商品参数

商品概述

DRV8426是一款适用于工业和消费应用的步进电机驱动器。该器件完全集成了两个N沟道功率MOSFET H桥驱动器、一个微步进分度器和集成式电流检测功能。DRV8426能够驱动高达1.5A的满量程输出电流（取决于PCB设计）。 DRV8426采用内部电流检测架构，无需两个外部功率检测电阻，节省了PCB面积和系统成本。该器件采用内部PWM电流调节方案，可在智能调谐、快速、慢速和混合衰减选项之间进行选择。智能调谐可自动调整以实现最佳电流调节，补偿电机变化和老化效应，并降低电机的可听噪声。简单的STEP/DIR接口允许外部控制器管理步进电机的方向和步进速率。该器件可配置为全步至1/256微步进。通过专用的nSLEEP引脚提供低功耗睡眠模式。该器件具备针对电源欠压、电荷泵故障、过流、短路和过热的保护功能。故障状态通过nFAULT引脚指示。

商品特性

PWM微步进步进电机驱动器，简单的STEP/DIR接口
高达1/256微步进分度器
集成式电流检测功能 – 无需检测电阻 – ±5%满量程电流精度
智能调谐衰减技术、固定慢速和混合衰减选项
4.5至33V工作电源电压范围
低RDS(ON)：在24V、25°C时为900mΩ（高侧 + 低侧）
每桥高电流容量 – 2.5A峰值、1.5A满量程、1.1A有效值
引脚与以下器件兼容：DRV8424/25：33V、330/550mΩ（高侧 + 低侧）；DRV8436：48V、900mΩ（高侧 + 低侧）；DRV8434：48V、330mΩ（高侧 + 低侧）
可配置关断时间PWM斩波 – 7μs、16μs、24μs或32μs
支持1.8V、3.3V、5.0V逻辑输入
低电流睡眠模式（2μA）
用于降低电磁干扰（EMI）的扩频时钟
小封装和小尺寸
保护功能 – VM欠压锁定（UVLO）、电荷泵欠压（CPUV）、过流保护（OCP）、热关断（OTSD）、故障状态输出（nFAULT）

应用领域

打印机和扫描仪
3D打印机
自动取款机和现金处理机
纺织和缝纫机
舞台照明设备
闭路电视、安防和球型摄像机
办公和家庭自动化
工厂自动化和机器人技术
医疗应用

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	4.5V~33V
	电机驱动电压(Vm)	4.5V~33V
	输出电流	1.5A
	H桥数量	2
	驱动类型	双极驱动

	属性	参数值
	步长细分	256
	接口类型	-
	集成开关	是
	导通电阻	900mΩ
	工作温度	-40℃~+125℃
