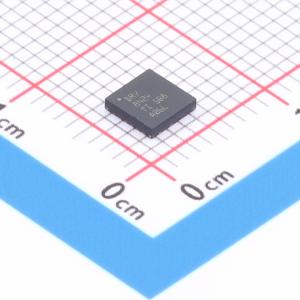

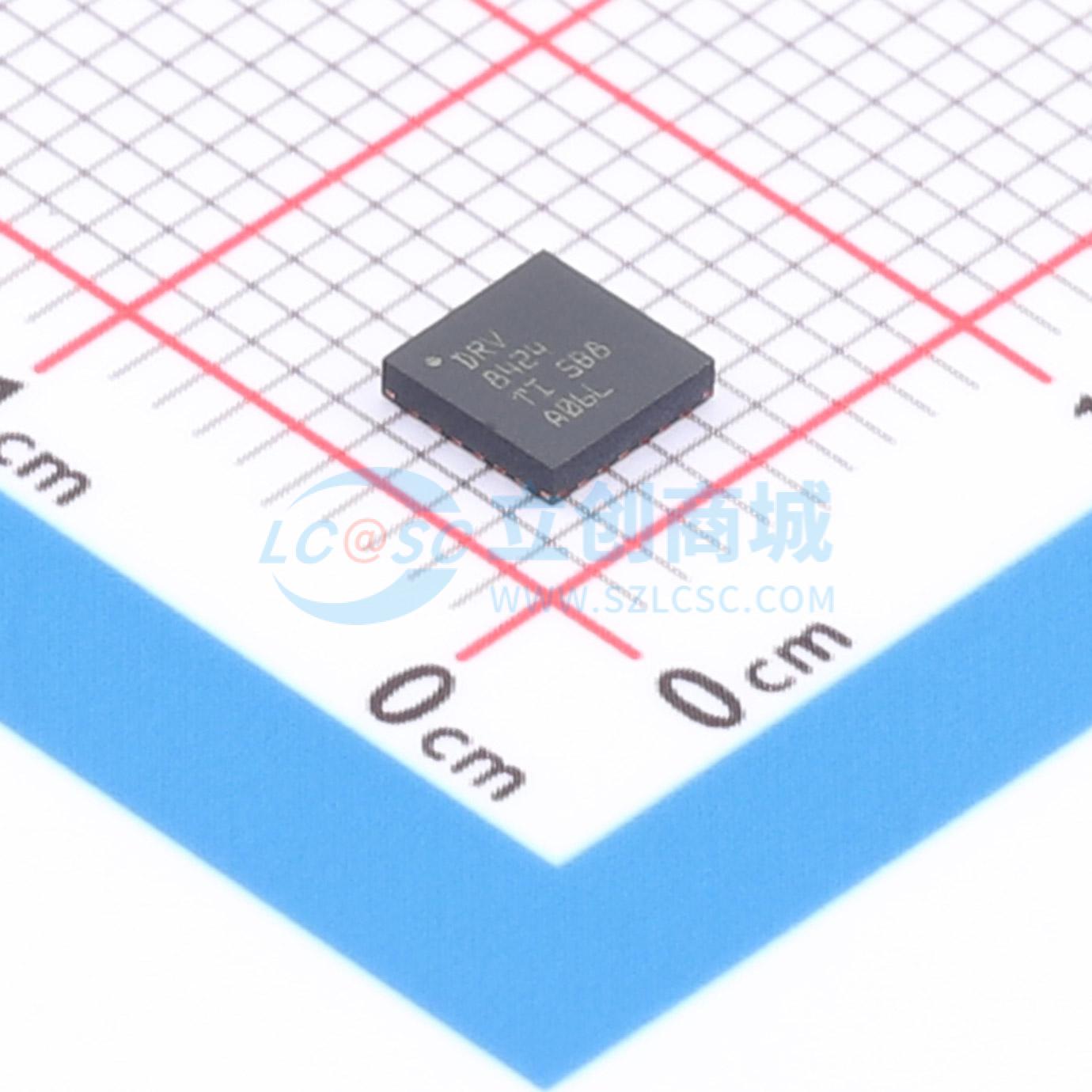

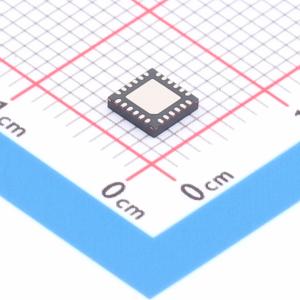

DRV8424RGER

DRV8424/25是适用于工业和消费应用的步进电机驱动器。该器件完全集成了两个N沟道功率MOSFET H桥驱动器、一个微步进分度器和集成式电流检测功能。DRV8424能够驱动高达2.5A的满量程输出电流；DRV8425能够驱动高达2A的满量程输出电流（取决于PCB设计）。 DRV8424/25采用内部电流检测架构，无需两个外部功率检测电阻，节省了PCB面积和系统成本。这些器件采用内部PWM电流调节方案，可在智能调谐、快速、慢速和混合衰减选项之间进行选择。智能调谐可自动调整以实现最佳电流调节，补偿电机变化和老化效应，并降低电机的可听噪声。 简单的STEP/DIR接口允许外部控制器管理步进电机的方向和步进速率。该器件可配置为全步至1/256微步进。通过专用的nSLEEP引脚提供低功耗睡眠模式。提供针对电源欠压、电荷泵故障、过流、短路和过热的保护功能。故障状态由nFAULT引脚指示。

• PWM微步进步进电机驱动器 – 简单的STEP/DIR接口 – 高达1/256微步进分度器
• 集成式电流检测功能 – 无需检测电阻 – ±5%满量程电流精度
• 智能调谐衰减技术、固定慢速和混合衰减选项
• 4.5至33V的工作电源电压范围
• 低RDS(ON)：
  • DRV8424：在24V、25°C时，高侧 + 低侧为330mΩ
  • DRV8425：在24V、25°C时，高侧 + 低侧为550mΩ
• 每桥高电流容量
  • DRV8424：峰值4A，满量程2.5A，均方根值1.8A
  • DRV8425：峰值3.2A，满量程2A，均方根值1.4A
• 引脚与以下器件兼容
  • DRV8426：33V、高侧 + 低侧900mΩ
  • DRV8436：48V、高侧 + 低侧900mΩ
  • DRV8434：48V、高侧 + 低侧330mΩ
• 可配置关断时间PWM斩波 – 7μs、16μs、24μs或32μs
• 支持1.8V、3.3V、5.0V逻辑输入
• 低电流睡眠模式（2μA）
• 用于降低电磁干扰（EMI）的扩频时钟
• 小封装和小尺寸
• 保护功能
  • VM欠压锁定（UVLO）
  • 电荷泵欠压（CPUV）
  • 过流保护（OCP）
  • 热关断（OTSD）
  • 故障状态输出（nFAULT）

• 打印机和扫描仪
• 自动取款机和现金处理机
• 纺织机械
• 舞台照明设备
• 办公和家庭自动化
• 工厂自动化和机器人技术
• 医疗应用
• 3D打印机
