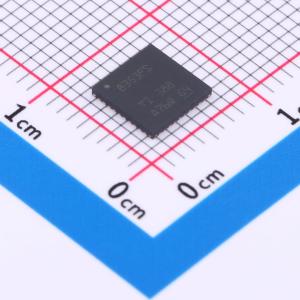

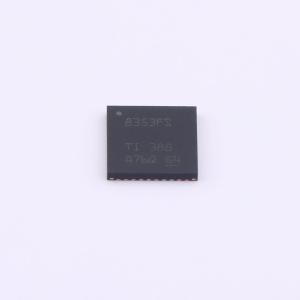

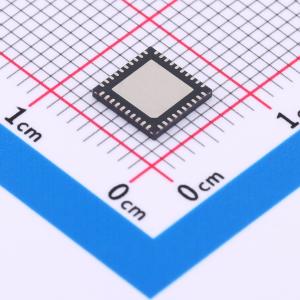

DRV8353FSRTAR

100V三相智能栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8353F 具有 3 个 CSA 的 102V（最大值）三相功能安全质量管理型智能栅极驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8353FSRTAR
商品编号: C1518717
商品封装: WQFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

DRV835xF 系列器件均为高度集成的栅极驱动器，适用于三相无刷直流 (BLDC) 电机应用。这些器件型号提供了可选的集成式分流放大器以支持不同的电机控制方案。 DRV835xF 通过采用智能栅极驱动 (SGD) 架构减少了 MOSFET 压摆率控制和保护电路通常所需要的外部元件数量。SGD 架构还可优化死区时间以防止击穿问题，在通过 MOSFET 压摆率控制技术降低电磁干扰(EMI) 方面带来了灵活性，并可通过 VGS 监控器防止栅极短路问题。强大的栅极下拉电路有助于防止不必要的 dV/dt 寄生栅极开启事件。该系列器件支持各种 PWM 控制模式（6x、3x、1x 和独立模式），可简化与外部控制器的连接。这些模式可减少电机驱动器 PWM 控制信号所需的控制器输出数量。该系列器件还包括 1x PWM 模式，因此可通过内部阻塞换向表轻松对 BLDC 电机进行传感器式梯形控制。

商品特性

9V 至 100V 三半桥栅极驱动器，可选的三个低侧电流分流放大器
功能安全质量管理型，可提供有助于进行 IEC 61800-5-2 功能安全系统设计的文档
智能栅极驱动架构，可调压摆率控制，可优化 EMI 性能
VGS 握手和最小死区时间插入，可避免发生击穿
50mA 至 1A 峰值拉电流
100mA 至 2A 峰值灌电流
通过强下拉能力减小 dV/dt
集成栅极驱动器电源，高侧倍增电荷泵可实现 100% PWM 占空比控制
低侧线性稳压器
集成保护特性：VM 欠压锁定 (UVLO)、栅极驱动电源欠压 (GDUV)、MOSFET VDS 过流保护 (OCP)、MOSFET 击穿保护、栅极驱动器故障 (GDF)、热警告和热关断 (OTW/OTSD)、故障状态指示器 (nFAULT)

应用领域

三相无刷直流 (BLDC) 电机模块
伺服驱动器、工厂自动化
线性电机运输系统
工业协作机器人
自动导航车、送货无人机
电动自行车、电动踏板车和电动汽车

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交28单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	三相
	负载类型	MOSFET
	驱动通道数	3
	工作电压	9V~75V

	属性	参数值
	特性	欠压保护(UVP)；过流保护(OCP)；过热保护(OPT)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.5V
	输入低电平(VIL)	800mV
	静态电流(Iq)	20uA
