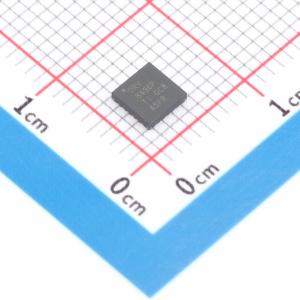

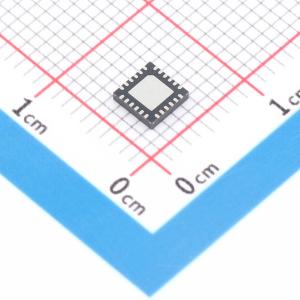

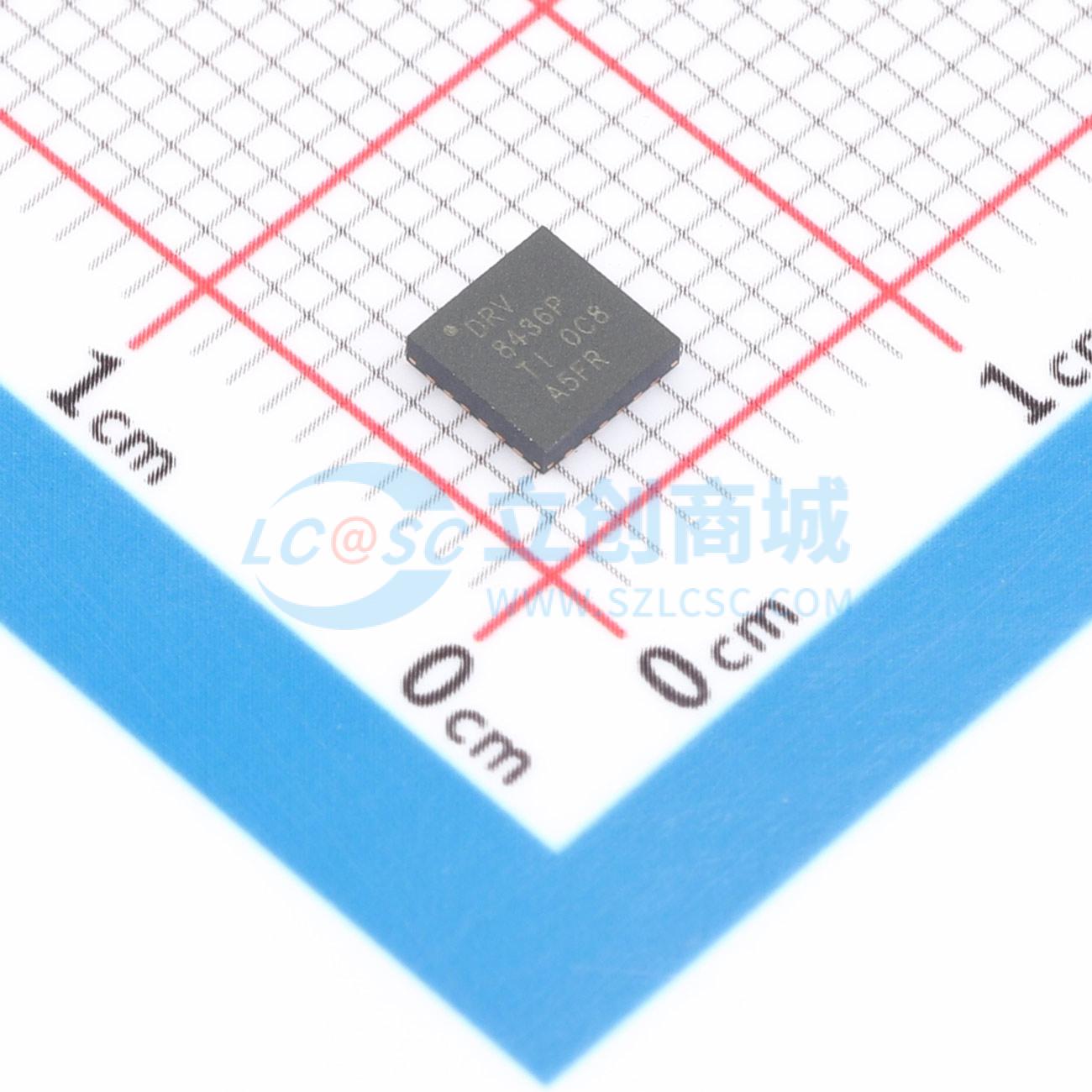

DRV8436PRGER

DRV8436E/P器件是适用于多种工业应用的双H桥电机驱动器。该器件可用于驱动两台直流电机或一台双极步进电机。驱动器的输出级由配置为两个全H桥的N沟道功率MOSFET、电荷泵稳压器、电流检测与调节以及保护电路组成。集成式电流检测采用内部电流镜架构，无需使用大功率分流电阻，节省了电路板空间并降低了系统成本。该器件提供低功耗睡眠模式，通过关闭大部分内部电路来实现超低静态电流消耗。内部保护功能包括电源欠压锁定（UVLO）、电荷泵欠压（CPUV）、输出过流（OCP）和器件过温（TSD）保护。DRV8436E/P每个H桥能够驱动高达1.5 A的满量程电流或1.1 A的均方根输出电流（取决于PCB设计）。

• 双H桥电机驱动器
• 可驱动一台双极步进电机
• 可驱动两台双向有刷直流电机
• 可驱动四台单向有刷直流电机
• 集成电流检测功能
• 无需检测电阻
• 满量程电流精度为±7.5%
• 工作电源电压范围为4.5至48 V
• 多种控制接口选项
• 相位/使能（PHASE/ENABLE）
• 脉冲宽度调制（PWM）
• 智能调谐衰减技术，有固定慢速、快速和混合衰减选项
• 低导通电阻（RDS(ON)）：在24 V、25°C条件下，高侧 + 低侧为900 mΩ
• 每桥高电流承载能力：峰值电流2.4 A，满量程电流1.5 A，均方根电流1.1 A
• 可配置关断时间的PWM斩波
• 7、16、24或32 μs
• 支持1.8 V、3.3 V、5.0 V逻辑输入
• 低电流睡眠模式（2 μA）
• 扩频时钟技术，降低电磁干扰（EMI）
• 小封装和小尺寸
• 保护功能
• 电源VM欠压锁定（UVLO）
• 电荷泵欠压（CPUV）
• 过流保护（OCP）
• 热关断（OTSD）
• 故障状态输出（nFAULT）

• 打印机和扫描仪
• 自动取款机、点钞机和电子销售点系统（EPOS）
• 办公和家庭自动化
• 工厂自动化和机器人技术
• 大型和小型家用电器
• IP网络摄像机和视频会议
• 真空吸尘器、人形机器人和玩具机器人
