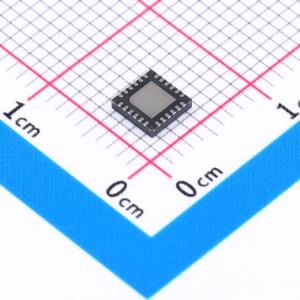

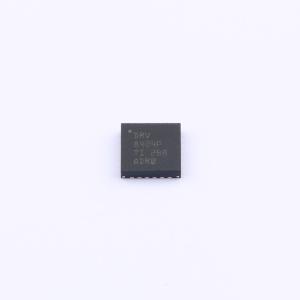

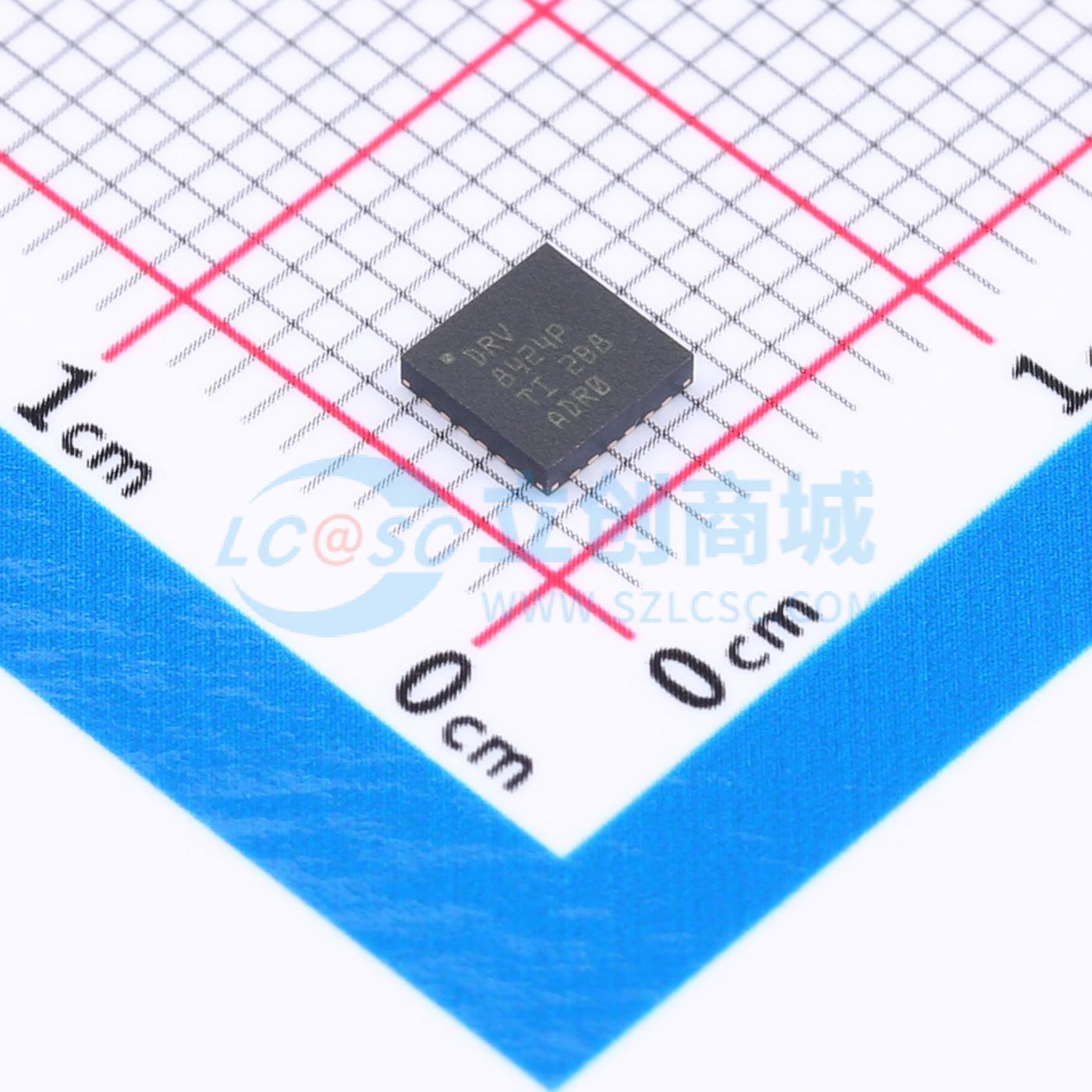

DRV8424PRGER

DRV8424E/P、DRV8425E/P 器件是适用于各种工业应用的双 H 桥电机驱动器。这些器件可用于驱动两台直流电机或一台双极步进电机。 驱动器的输出级由配置为两个完整 H 桥的 N 沟道功率 MOSFET、电荷泵稳压器、电流检测与调节以及保护电路组成。集成电流检测采用内部电流镜架构，无需使用大功率分流电阻，节省了电路板空间并降低了系统成本。提供低功耗睡眠模式，通过关闭大部分内部电路来实现超低静态电流消耗。内部保护功能包括电源欠压锁定 (UVLO)、电荷泵欠压 (CPUV)、输出过流 (OCP) 和器件过温 (TSD)。 DRV8424E/P 能够驱动满量程高达 2.5 A 的步进电机或峰值高达 4 A 的有刷电机；DRV8425E/P 能够驱动满量程高达 2 A 的步进电机或峰值高达 3.2 A 的有刷电机（取决于 PCB 设计）。

• 双 H 桥电机驱动器——一台双极步进电机——两台双向有刷直流电机——四台单向有刷直流电机
• 集成电流检测功能——无需检测电阻——满量程电流精度为 ±5%
• 4.5 至 33 V 工作电源电压范围
• 多种控制接口选项——相位/使能 (PH/EN)——PWM (IN/IN)
• 智能调谐、快速和混合衰减选项
• 低 RDS(ON)：
  • DRV8424E/P：在 24 V、25°C 时，高侧 + 低侧为 330 mΩ
  • DRV8425E/P：在 24 V、25°C 时，高侧 + 低侧为 550 mΩ
• 每桥高电流容量
  • DRV8424E/P：4 A 峰值（有刷），2.5 A 满量程（步进）
  • DRV8425E/P：3.2 A 峰值（有刷），2 A 满量程（步进）
• 引脚与以下器件兼容
  • DRV8426E/P：33 V，高侧 + 低侧 900 mΩ
  • DRV8436E/P：48 V，高侧 + 低侧 900 mΩ
  • DRV8434E/P：48 V，高侧 + 低侧 330 mΩ
• 可配置关断时间 PWM 斩波 7、16、24 或 32 μs
• 支持 1.8 V、3.3 V、5.0 V 逻辑输入
• 低电流睡眠模式（2 μA）
• 扩频时钟以降低电磁干扰 (EMI)
• 有刷直流应用中的浪涌电流限制
• 小封装和小占位面积
• 保护功能
  • VM 欠压锁定 (UVLO)
  • 电荷泵欠压 (CPUV)
  • 过流保护 (OCP)
  • 热关断 (OTSD)
  • 故障状态输出 (nFAULT)

• 打印机和扫描仪
• 自动取款机和纺织机械
• 办公和家庭自动化
• 工厂自动化和机器人技术
• 主要家用电器
• 真空、人形和玩具机器人
