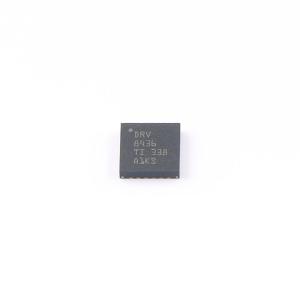

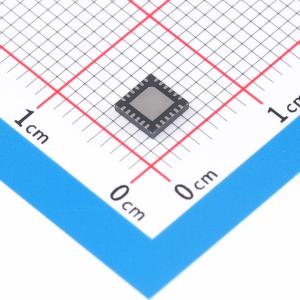

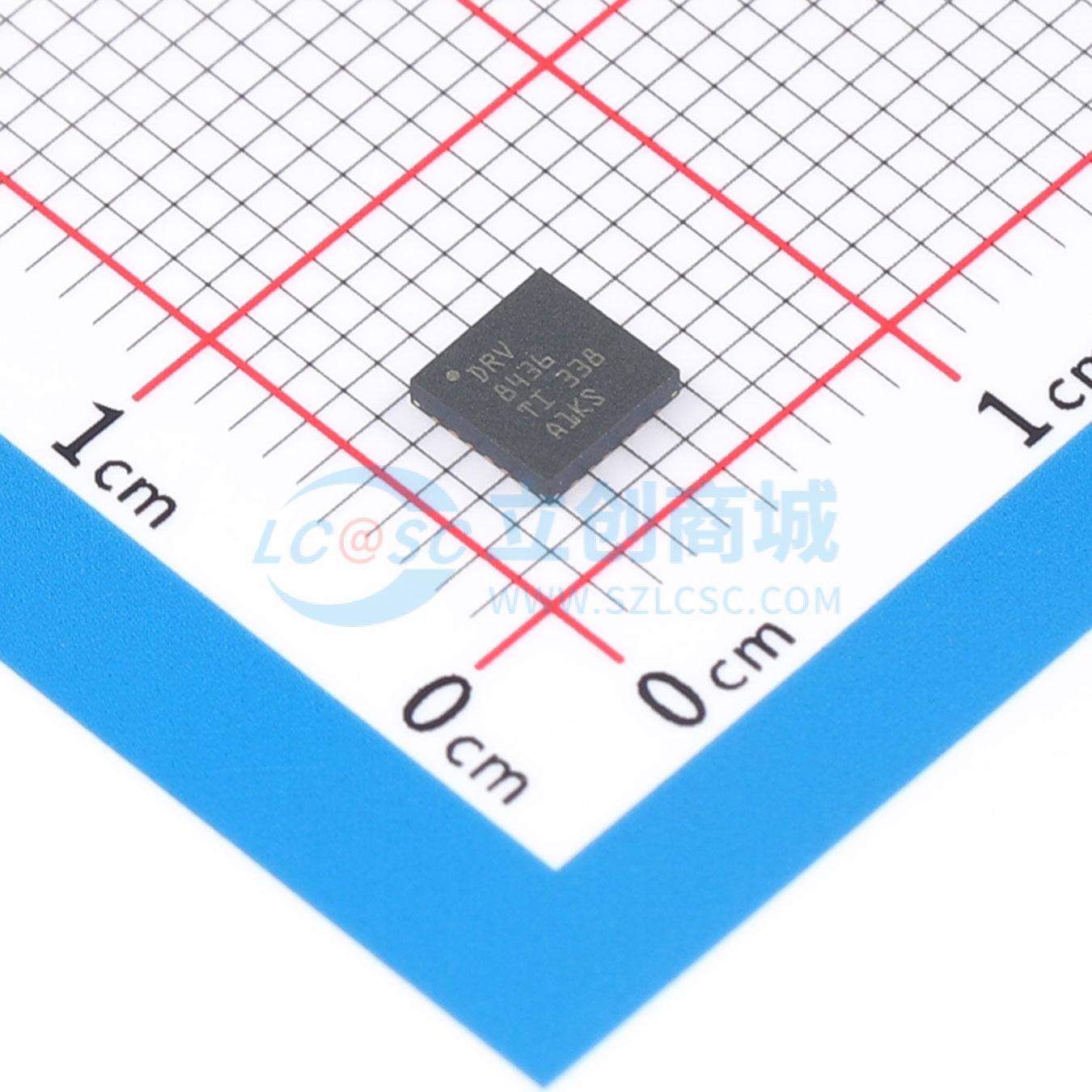

DRV8436RGER

DRV8436 是一款适用于工业和消费类终端设备应用的步进电机驱动器。该器件由两个 N 沟道功率 MOSFETH 桥驱动器、一个微步进分度器以及集成电流感测功能完全集成。DRV8436 最高可驱动 1.1A 的均方根电流（取决于 PCB 设计）。 DRV8436 采用内部电流感测架构，无需再使用两个外部功率感测电阻，从而缩小 PCB 面积并降低系统成本。该器件使用内部 PWM 电流调节方案，该方案能在智能调优、慢速和混合衰减选项之间进行选择。智能调优衰减技术可自动调节，从而实现出色的电流调节性能并对电机变化和老化效应进行补偿。 借助简单的 STEP/DIR 接口，可通过外部控制器管理步进电机的方向和步进速率。凭借专用 nSLEEP 引脚，该器件可提供一种低功耗睡眠模式，从而实现超低静态待机电流。提供的保护特性包括：电源欠压、电荷泵故障、过流、短路以及过热保护。故障状态通过 nFAULT 引脚指示。

• PWM 微步进电机驱动器简单的 STEP/DIR 接口，最高 1/256 的微步进分度器
• 集成式电流感应功能，无需使用感应电阻器
• ±7.5% 满量程电流精度
• 智能调优衰减技术、固定慢速和混合衰减选项
• 工作电源电压范围为 4.5V 至 48V
• 低 RDS(ON)：24V、25°C 时为 900mΩ HS + LS
• 每个电桥都具有高电流容量：2.4A 峰值、1.5A 满量程、1.1A 均方根电流
• 可配置的关断时间 PWM 斩波：7μs、16μs、24μs 或 32μs
• 支持 1.8V、3.3V、5.0V 逻辑输入
• 低电流睡眠模式 (2μA)
• 小型封装和外形尺寸
• 保护特性：VM 欠压锁定 (UVLO)、电荷泵欠压 (CPUV)、过流保护 (OCP)、热关断 (OTSD)、故障调节输出 (nFAULT)

• 多功能打印机和扫描仪
• 3D 打印机和激光束打印机
• 自动取款机和验钞机
• 纺织机和缝纫机
• 舞台照明设备
• 闭路电视、安防和半球摄像头
• 办公和家庭自动化
• 工厂自动化和机器人
