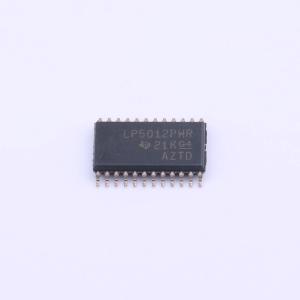

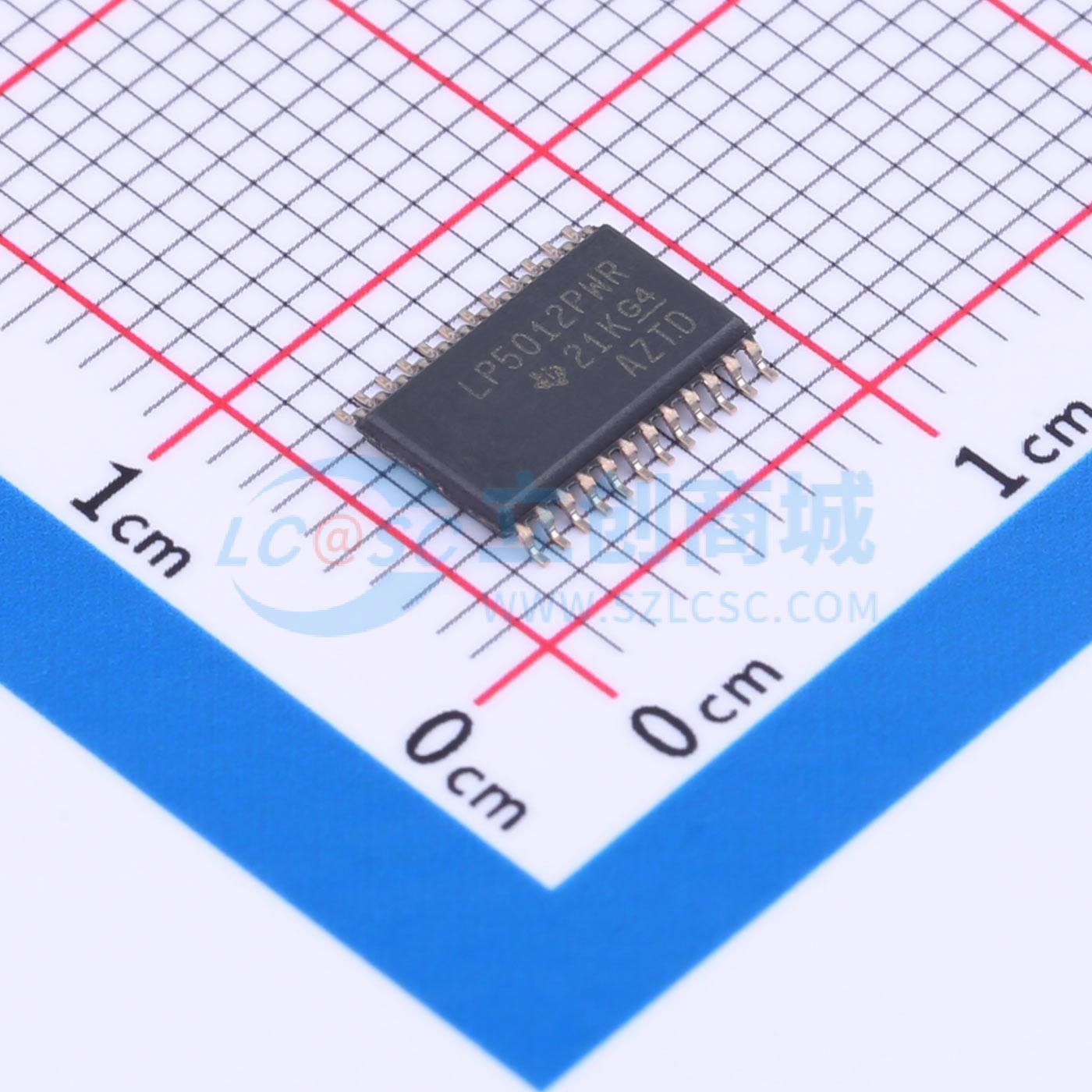

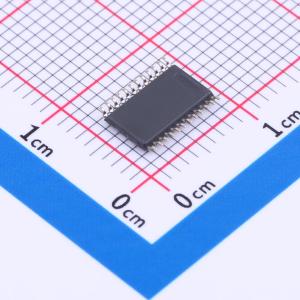

LP5012PWR

在智能家居和其他使用人机交互的应用中，需要高性能的RGB LED驱动器。闪烁、呼吸和追逐等LED动画效果可极大提升用户体验，且将系统噪声降至最低至关重要。 LP50xx器件是一款9通道或12通道的恒流灌电流LED驱动器。LP50xx器件集成了颜色混合和亮度控制功能，预配置简化了软件开发流程。每个通道集成的12位、29kHz PWM发生器可为LED实现平滑、鲜艳的色彩，并消除可听噪声。 LP50xx器件以29kHz的开关频率和12位PWM分辨率控制每个LED输出，有助于实现平滑的调光效果并消除可听噪声。独立的颜色混合和强度控制寄存器使软件开发变得简单。在实现渐亮、渐暗式呼吸效果时，全局R、G、B组控制可显著降低微控制器负载。LP50xx器件还实现了PWM移相功能，有助于降低LED同时开启时的输入功率预算。 LP50xx器件实现了自动节能模式，以实现超低静态电流。当所有通道关闭30ms时，器件总功耗降至10μA，这使LP50xx器件成为电池供电终端设备的潜在选择。

• 工作电压范围：
  • VCC范围：2.7V至5.5V
  • EN、SDA和SCL引脚与1.8V、3.3V和5V电源轨兼容
• 输出最大电压：6V
• 12个高精度恒流灌电流源：
  • 当VCC处于全范围时，每通道最大25.5mA
  • 当VCC≥3.3V时，每通道最大35mA
• 器件间误差：±5%；通道间误差：±5%
• 超低静态电流：
  • 关断模式：当EN为低电平时，最大1μA
  • 节能模式：当EN为高电平且所有LED关闭超过30ms时，典型值为10μA
• 每个通道集成12位、29kHz PWM发生器：
  • 每个通道独立的颜色混合寄存器
  • 每个RGB LED模块独立的亮度控制寄存器
  • 可选的对数或线性比例亮度控制
• 集成三相PWM移相方案
• 3个可编程组（R、G、B），便于对每种颜色进行软件控制
• 2个外部硬件地址引脚，允许连接多达4个器件
• 广播从地址允许同时配置多个器件
• 自动递增功能允许在一次传输中读写连续的寄存器
• 高达400kHz的快速模式I2C速度

• 适用于以下设备的LED照明、指示灯和趣味灯：
  • 智能音箱（带语音助手）
  • 智能家居电器
  • 可视门铃
  • 电子智能锁
  • 烟雾和热探测器
  • 机顶盒和数字录像机
  • 智能路由器
  • 手持设备
