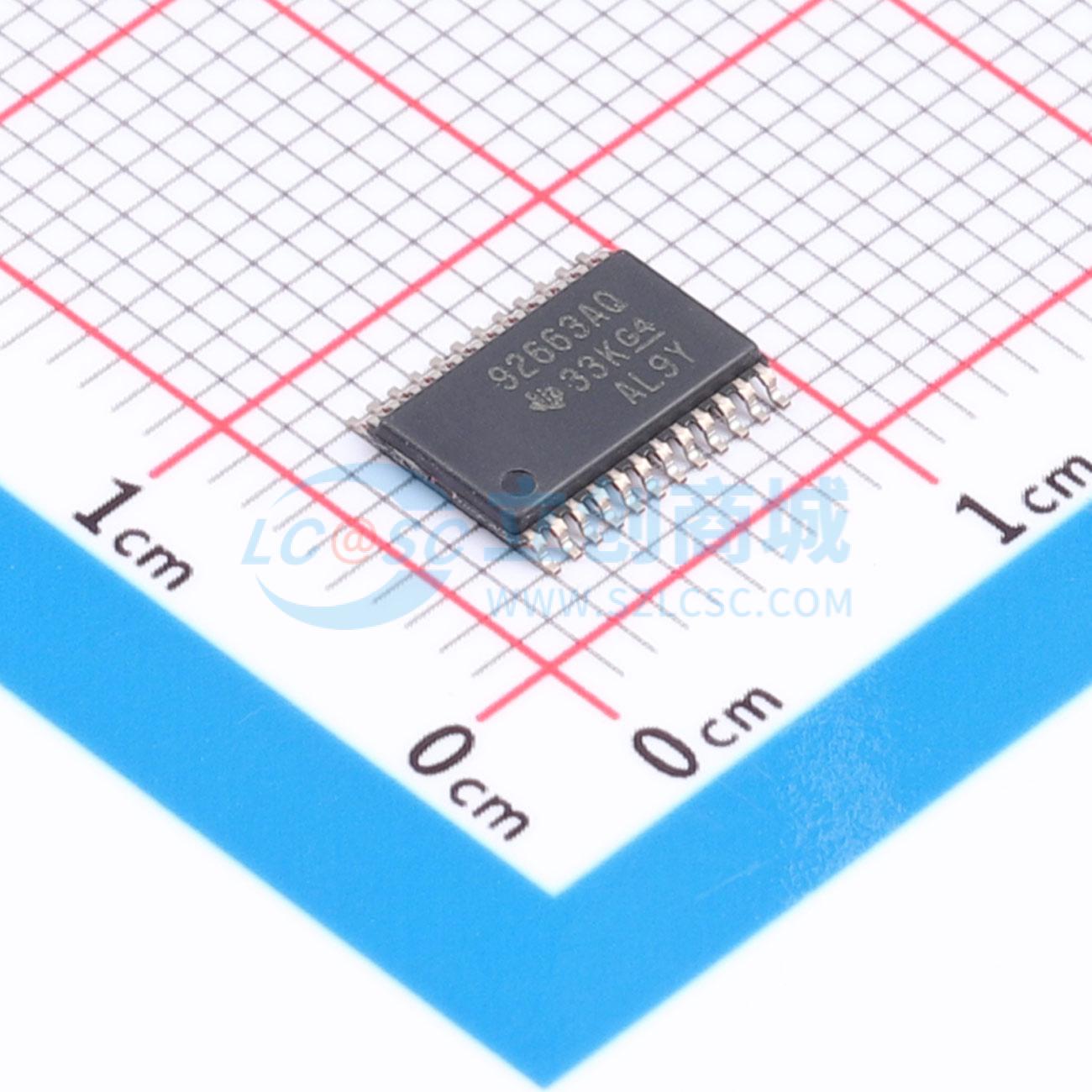

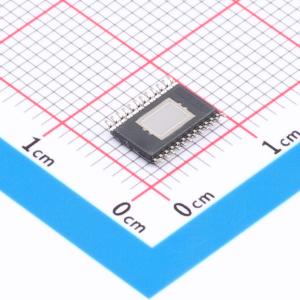

TPS92663AQPWPRQ1

商品概述

TPS92663A-Q1 LED矩阵管理器设备通过提供单个像素级别的LED控制，实现了完全动态的自适应照明解决方案。该设备包括两组由三个串联集成开关组成的子串，用于绕过单个LED。独立的子串使得设备可以接受单个或多个电流源，并允许两个开关并联以绕过高电流LED。

主微控制器通过多点通用异步收发传输器（UART）串行接口来控制和管理TPS92663A-Q1设备。串行接口支持使用CAN收发器以实现更稳健的物理层。应用程序可以在同一总线上同时使用TPS92663A-Q1设备和TPS92662A-Q1设备。

设备上的8位ADC具有两个复用输入，可用于系统温度补偿以及测量分档值，从而实现LED分档和编码。内部电荷泵轨为LED旁路开关提供栅极驱动电压。旁路开关的低导通电阻（R_DS(on)）最小化了传导损耗和功率耗散。

每个LED在串中的相移和脉冲宽度都是可编程的。该设备使用内部寄存器调整PWM频率。多个设备可以同步工作。在PWM调光操作期间，开关转换具有可编程斜率以减轻EMI问题。该设备具有开路LED保护功能，并且阈值可编程。串行接口报告开路LED或短路LED故障。
