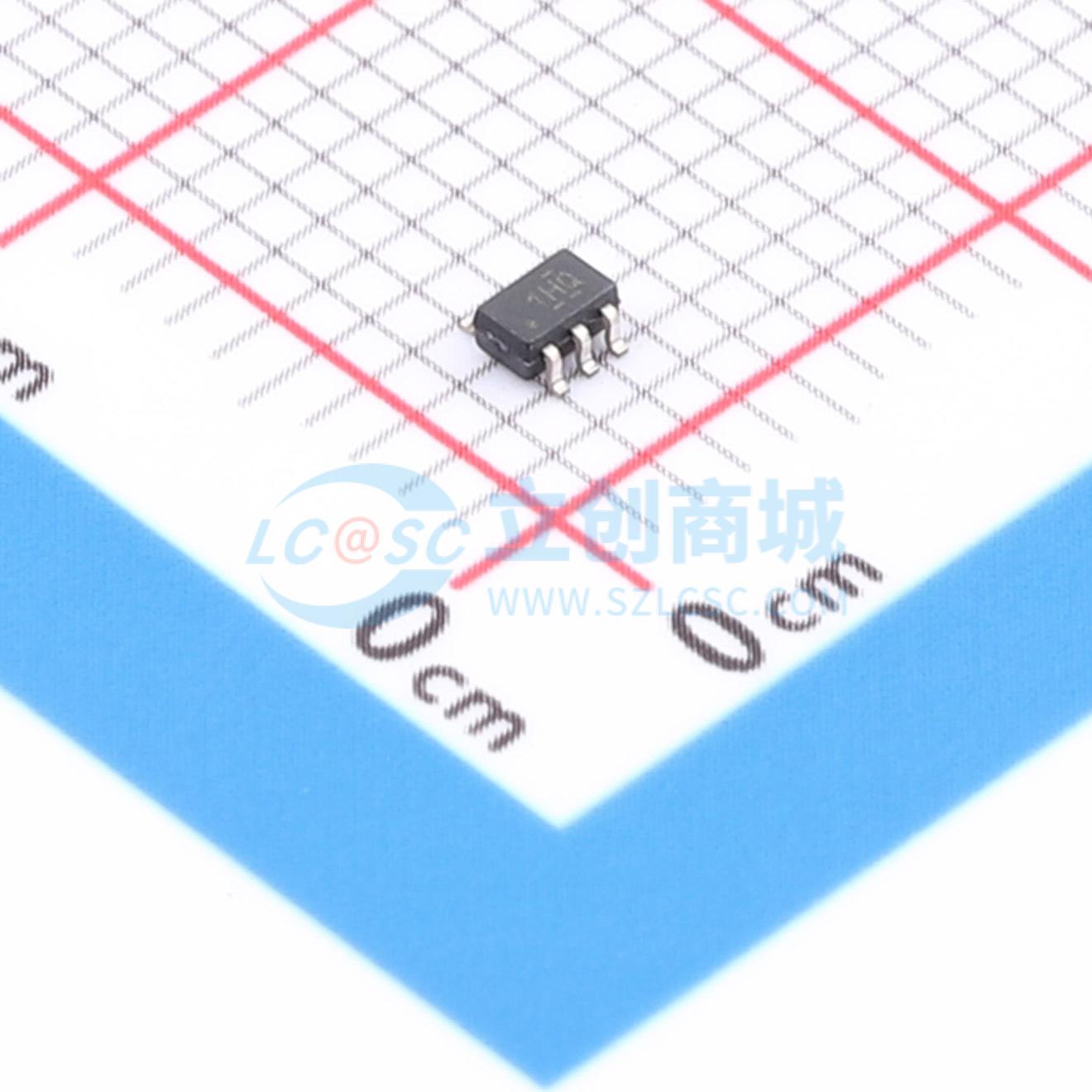

INA280A2IDCKR

INA280是一款电流检测放大器，可在2.7 V至120 V的宽共模范围内测量分流电阻两端的电压降。它采用高度节省空间的SC - 70封装，PCB占位面积仅为2.0 mm × 2.1 mm。得益于±150 μV（最大值）的超低失调电压、±0.5%（最大值）的小增益误差和140 dB（典型值）的高直流共模抑制比（CMRR），实现了电流测量的高精度。INA280不仅适用于直流电流测量，还适用于高速应用（例如快速过流保护），其带宽高达1.1 MHz（增益为20 V/V时），交流共模抑制比为85 dB（50 kHz时）。 INA280采用2.7 V至20 V的单电源供电，典型电源电流为370 μA。INA280提供五种增益选项：20 V/V、50 V/V、100 V/V、200 V/V和500 V/V。INA280的低失调和低漂移特性使其能够在 - 40°C至 + 125°C的宽工作温度范围内实现精确的电流检测。

• 宽共模电压：工作电压：2.7 V至120 V；耐受电压： - 20 V至 + 122 V
• 出色的共模抑制比：直流120 dB（最小值），50 kHz时交流85 dB
• 精度：
  • 增益：
    • 增益误差：±0.5%（最大值）
    • 增益漂移：±20 ppm/°C（最大值）
  • 失调：
    • 失调电压：±150 μV（最大值）
    • 失调漂移：±1 μV/°C（最大值）
• 可选增益：
  • INA280A1：20 V/V
  • INA280A2：50 V/V
  • INA280A3：100 V/V
  • INA280A4：200 V/V
  • INA280A5：500 V/V
• 高带宽：1.1 MHz
• 压摆率：2 V/µs
• 静态电流：370 μA

• 有源天线系统大规模多输入多输出（AAS）
• 宏基站远程射频单元（RRU）
• 48 V机架式服务器
• 48 V商用网络和服务器电源
• 测试与测量
