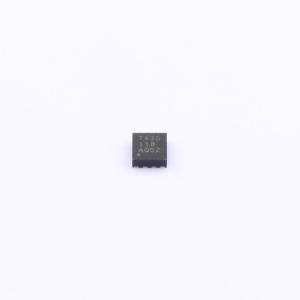

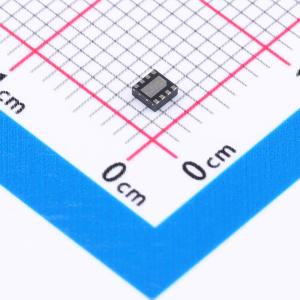

TLV9042IDSGR

低功耗 TLV904x 系列包括单通道 (TLV9041)、双通道(TLV9042) 和四通道 (TLV9044) 超低压（1.2V 至 5.5V）运算放大器，具有轨至轨输入和输出摆幅功能。TLV904x 凭借低静态电流（10µA，典型值）和在低至 1.2V 的电源电压下运行的能力实现功耗节省，因此成为业界为数不多的可支持 1.5V 纽扣电池应用的放大器之一。使用关断模式（TLV9041S、TLV9042S 和 TLV9044S）可以进一步节省功耗：让放大器关闭并进入典型电流消耗小于 150 nA 的待机模式。这些器件为电源和空间受限的应用（例如电池供电的物联网器件、可穿戴电子产品和低电压运行至关重要的个人电子产品）提供了具有成本效益的放大器解决方案。 TLV904x 系列的稳健设计有助于简化电路设计。这些运算放大器集成了 RFI 和 EMI 抑制滤波器，具有单位增益稳定性，并且在输入过驱条件下不会出现相位反转。该器件还提供出色的交流性能，增益带宽为 350kHz，高容性负载驱动为 100 pF，使设计人员能够实现更高的性能和更低的功耗。 针对所有通道型号（单通道、双通道和四通道）提供节省空间的微型封装（如 X2QFN 和 WSON）以及行业标准封装（如 SOIC、VSSOP、TSSOP 和 SOT - 23 封装）。

• 适用于成本优化型应用的低功耗 CMOS 放大器
• 可在电源电压低至 1.2V 的情况下运行
• 低输入偏置电流：1pA（典型值），12pA（最大值）
• 低静态电流：10µA/通道
• 在 0.1Hz 至 10Hz 范围内具有 6.5µVp - p 的低集成噪声
• 轨至轨输入和输出
• 高增益带宽积：350kHz
• 热本底噪声：64nV/√Hz
• 低输入失调电压：±0.6mV
• 单位增益稳定
• 稳健驱动 100pF 的负载电容
• 内置 RFI 和 EMI 滤波输入引脚
• 宽额定温度范围：–40°C 至 125°C

• 便携式电子产品
• 可穿戴健身和活动监测仪
• 耳麦/耳机和耳塞
• 个人电子产品
• 楼宇自动化
• 可穿戴设备（非医用）
• 运动检测器（PIR、uWave 等）
• 电子销售点 (EPOS)
• 单电源、低侧、单向电流检测电路
