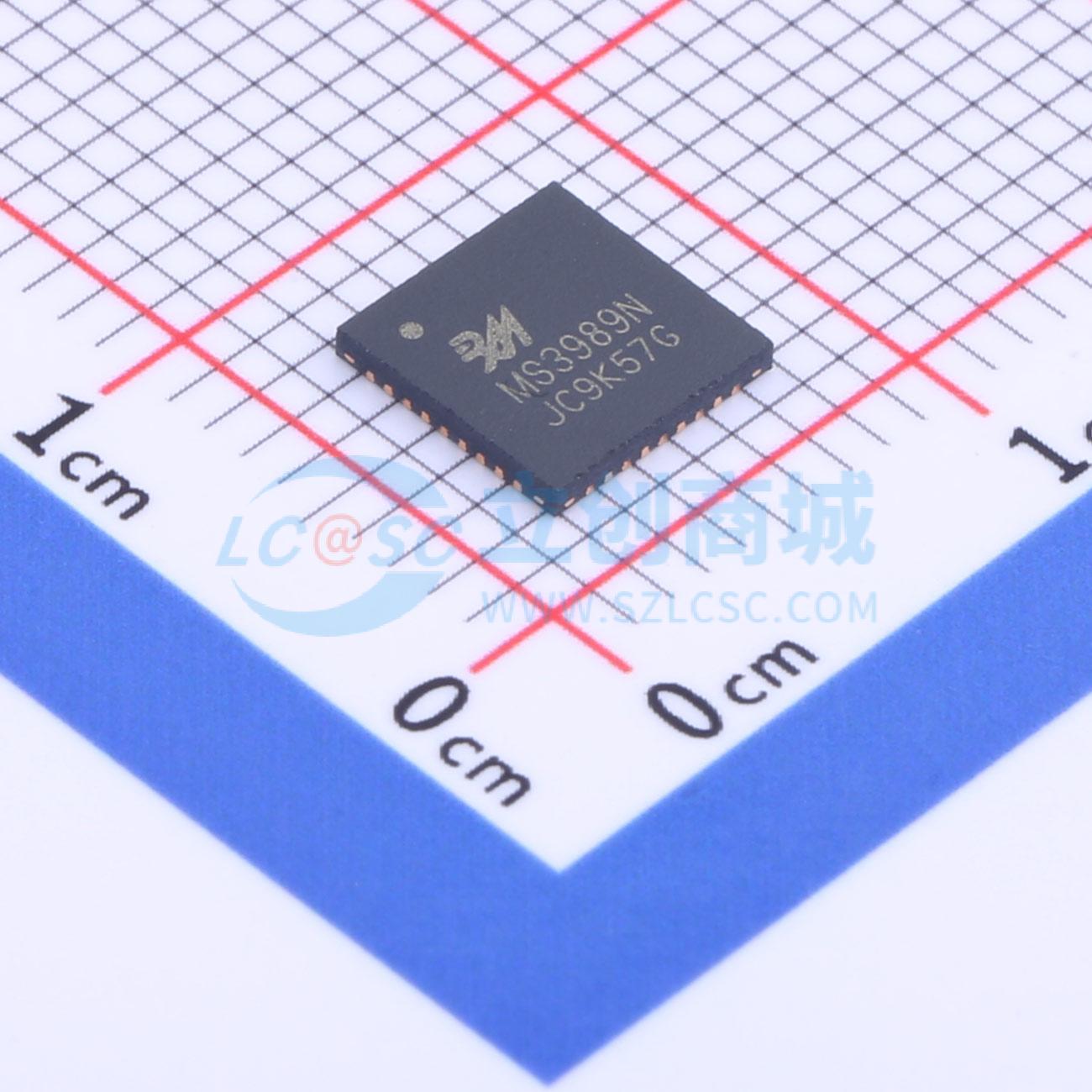

MS3989N
1.2A 步进电机驱动器 36V 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低停机噪音双路 步进电机驱动，停机静音优化
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS3989N
- 商品编号
- C1509054
- 商品封装
- QFN-36-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 3V~5.5V | |
| 电机驱动电压(Vm) | 8V~36V | |
| 输出电流 | 1.2A | |
| H桥数量 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 2；1；4 | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 1.4Ω | |
| 工作温度 | -40℃~+100℃ |
商品概述
MS3989/MS3989N是一款四通道DMOS全桥驱动器，可以驱动两个步进电机或者四个直流电机。每个全桥的驱动电流在36V电源下可以工作到1.2A。 MS3989/MS3989N集成了固定关断时间的PWM电流校正器，以及一个2bit的非线性DACs（数模转换器），可以工作在全步进，半步进，四分之一步进，正转，反转以及待机模式。PWM电流校正器使用混合衰减模式，可以减小音频电机噪声，提高步进精度以及降低功耗。芯片还内置内部同步整流控制电路以降低PWM工作时的功耗。 芯片集成的保护电路有热关断迟滞，低压关断保护（UVLO）以及翻转电流保护，因此可以不需要特定的电源启动次序。
商品特性
- 36V输出
- 四通道全桥
- 双步进电机驱动
- 大电流输出
- 3.3V和5V逻辑
- 同步整流
- 内置UVLO
- 过热保护
- 翻转保护
应用领域
- 安防监控
- 舞台灯
- 玩具
- 机器人技术
- 医疗设备
